Consola mural MWAM 12
Ref. 6424550 | EAN 4012195438526
- Descrição do produto
-

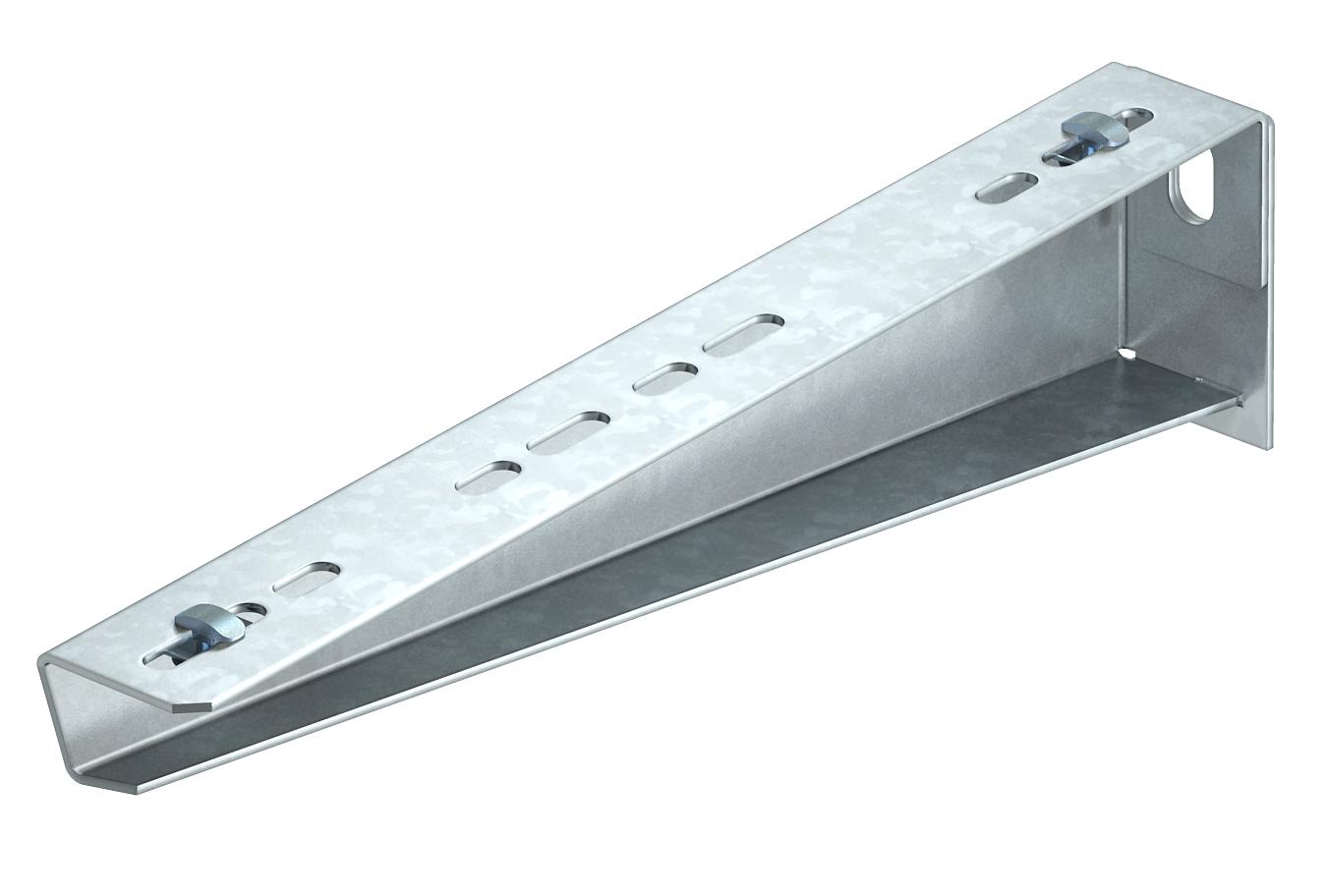

Descrição do produtoConsola de pequenas cargas para parede e suporte, incluindo uma fixação rápida para utilização em caminhos de cabos em chapa do tipo RKSM.
Consola MWAM.. incluindo:
1. Dois conectores de fixação rápida pré-montados para uma fixação eficiente dos caminhos de cabos em chapa.
2. Parafuso de cabeça boleada M10 x 25 para a fixação no perfil U.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 53 mm Altura 2,09 in Comprimento 32,5 mm Cor zinco Diâmetro do furo 11 mm Dimensão B110mm Dimension W 110 mm F em kN 1,2 kN Funktionsgaranti não Largura 4 in Largura 110 mm Material Aço Medida A 32,5 mm Medida B 110 mm Medida H 53 mm Pegada de CO2 (GWP) do berço ao portão 0,5312 kg CO2e / 1 Peça Superfície galvanizado pelo método Sendzimir Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola do tipo MWAM 12
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.

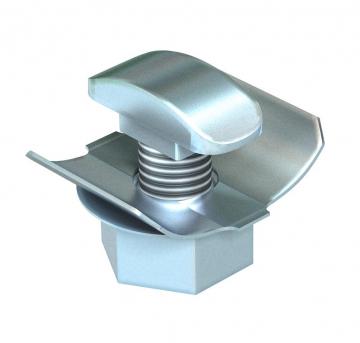

Fixação rápida
FCM F 6424548 50 Unidade - Downloads
-
