Consola para parede e teto TP FS

Ref. / Tipo

Largura

Altura	60 mm

F em kN tecto

F em kN parede

para largura máx.

Cor	zinco

Descrição do produto

Descrição do produto

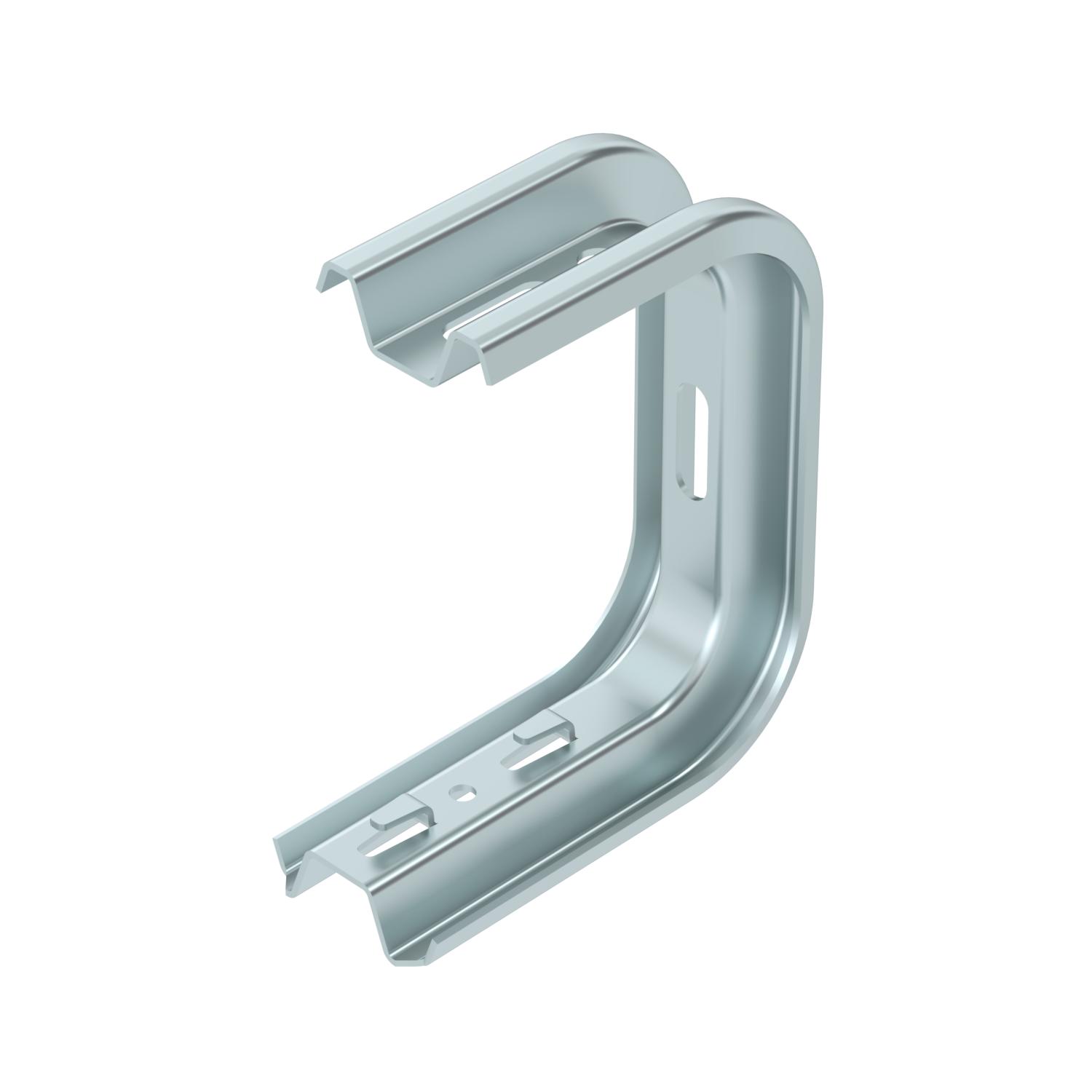

Consola para parede e teto TP com esquadros para a fixação, sem parafusos, de caminhos de cabos em varão eletrosoldado.

Se a consola for fixa diretamente na parede ou no teto, por motivos de estabilidade, deve ser sempre utilizado um distanciador do tipo DS 4 .

A altura lateral máxima dos caminhos de cabos é de 60 mm.

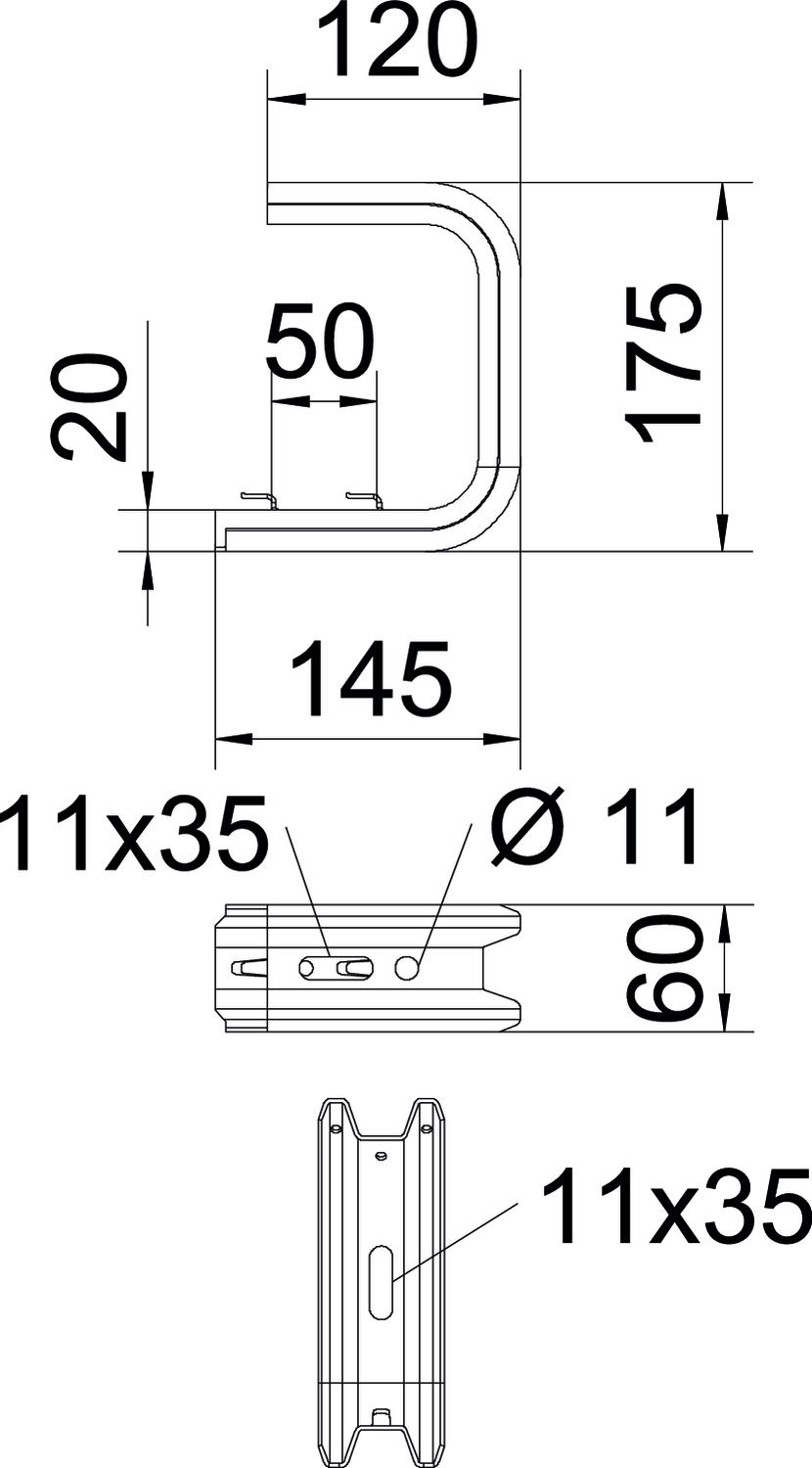

Dados técnicos

Altura	60 mm
Apropriada para caminho de cabos em chapa	não
Apropriada para caminho de cabos em varão	sim
Apropriada para caminho de cabos tipo escada	não
Comprimento	175 mm
Cor	zinco
Dimensão	B145mm
F em kN parede	1,4 kN
F em kN tecto	1,3 kN
Funktionsgaranti	não

Largura	145 mm
Material	Aço
Medida B	145 mm
Medida L	50 mm
para largura máx.	100 mm
para largura mín.	100
Pegada de CO2 (GWP) do berço ao portão	1,2196 kg CO2e / 1 Peça
Superfície	galvanizado pelo método Sendzimir
Versão	Consola de teto (formato C)

Dados técnicos

Todos os tipos

Tipo	Largura	Altura	F em kN tecto	F em kN parede	para largura máx.	Cor	Ref.	Quantidade	Qte. minima fornec.
TPDG 145 FS	145 mm	60 mm	1,3 kN	1,4 kN	100 mm	zinco	6365906	Unidade	6 Unidade
TPDG 195 FS	195 mm	60 mm	0,95 kN	1,05 kN	150 mm	zinco	6365914	Unidade	6 Unidade
TPDG 245 FS	245 mm	60 mm	0,8 kN	0,87 kN	200 mm	zinco	6365922	Unidade	5 Unidade
TPDG 345 FS	345 mm	60 mm	0,5 kN	0,55 kN	300 mm	zinco	6365949	Unidade	5 Unidade
