Consola para parede e teto TP FS 545 | 60 | 0,25 | 0,35 | 500 | | zinco

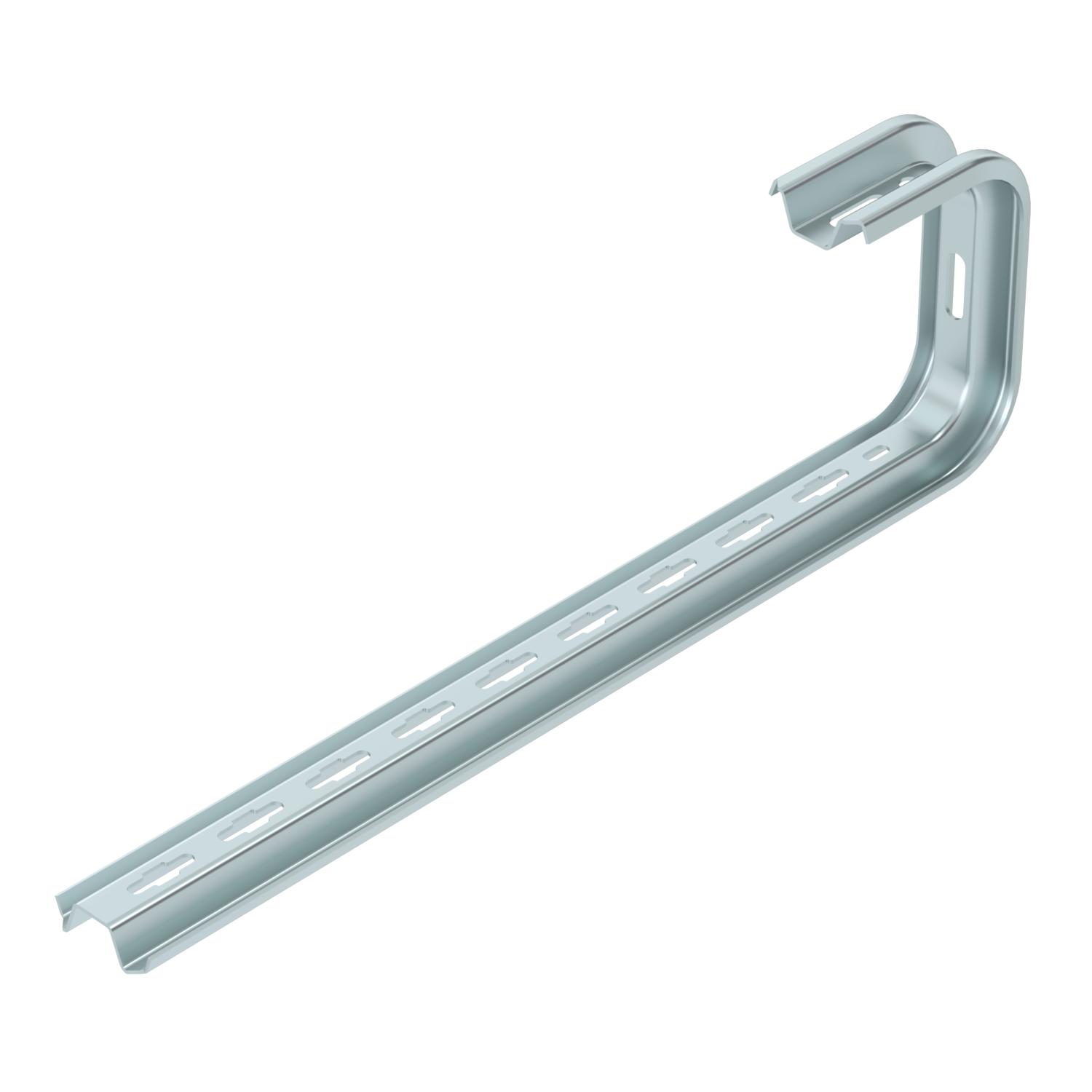

Consola para parede e teto TP FS

Ref. 6363829 | EAN 4012195460428

Ref. / Tipo

Largura

Altura	60 mm

F em kN tecto

F em kN parede

para largura máx.

Cor	zinco

Descrição do produto

Descrição do produto

Consola para parede e teto TP para a fixação universal de estruturas.

Importante! Se a consola for fixa diretamente na parede ou no teto, por motivos de estabilidade, deve ser sempre utilizado um distanciador do tipo DS 4 .

A altura lateral máxima dos caminhos de cabos é de 60 mm.

Dados técnicos

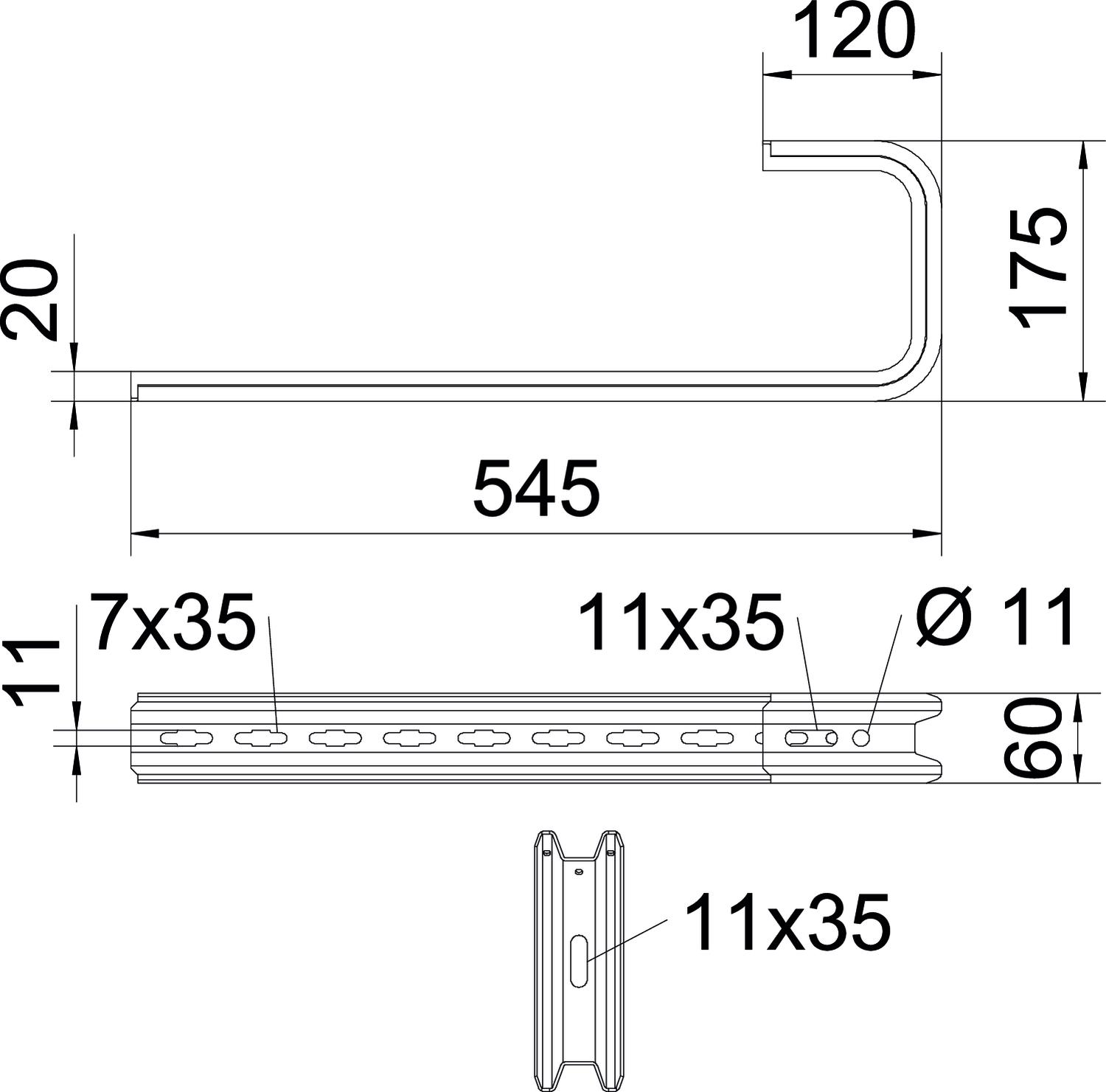

Dimensões

Altura	60 mm
Apropriada para caminho de cabos em chapa	sim
Apropriada para caminho de cabos em varão	sim
Apropriada para caminho de cabos tipo escada	sim
Comprimento	545 mm
Cor	zinco
Dimensão	B545mm
F em kN parede	0,35 kN
F em kN tecto	0,25 kN
Funktionsgaranti	não

Largura	545 mm
Material	Aço
Medida B	545 mm
Medida H	175 mm
para largura máx.	500 mm
para largura mín.	500
Pegada de CO2 (GWP) do berço ao portão	2,5097 kg CO2e / 1 Peça
Regulável	não
Superfície	galvanizado pelo método Sendzimir
Versão	Consola de teto (formato C)

Dados técnicos

Diagrama de cargas da consola de teto TPD

Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm

Todos os tipos

Todos os tipos

Tipo	Largura	Altura	F em kN tecto	F em kN parede	para largura máx.	Cor	Ref.	Quantidade	Qte. minima fornec.
TPD 145 FS	145 mm	60 mm	1,3 kN	1,4 kN	100 mm	zinco	6363806	Unidade	1 Unidade
TPD 245 FS	245 mm	60 mm	0,8 kN	0,87 kN	200 mm	zinco	6363814	Unidade	1 Unidade
TPD 345 FS	345 mm	60 mm	0,5 kN	0,55 kN	300 mm	zinco	6363822	Unidade	1 Unidade
TPD 445 FS	445 mm	60 mm	0,35 kN	0,45 kN	400 mm	zinco	6363826	Unidade	1 Unidade
TPD 545 FS	545 mm	60 mm	0,25 kN	0,35 kN	500 mm	zinco	6363829	Unidade	1 Unidade
