Consola para parede e teto TP FT 245 | 60 | 0,8 | 0,87 | 200 | | zinco

Consola para parede e teto TP FT

Ref. 6363865 | EAN 4012195076865

Ref. / Tipo

Largura

Altura	60 mm

F em kN tecto

F em kN parede

para largura máx.

Cor	zinco

Descrição do produto

Descrição do produto

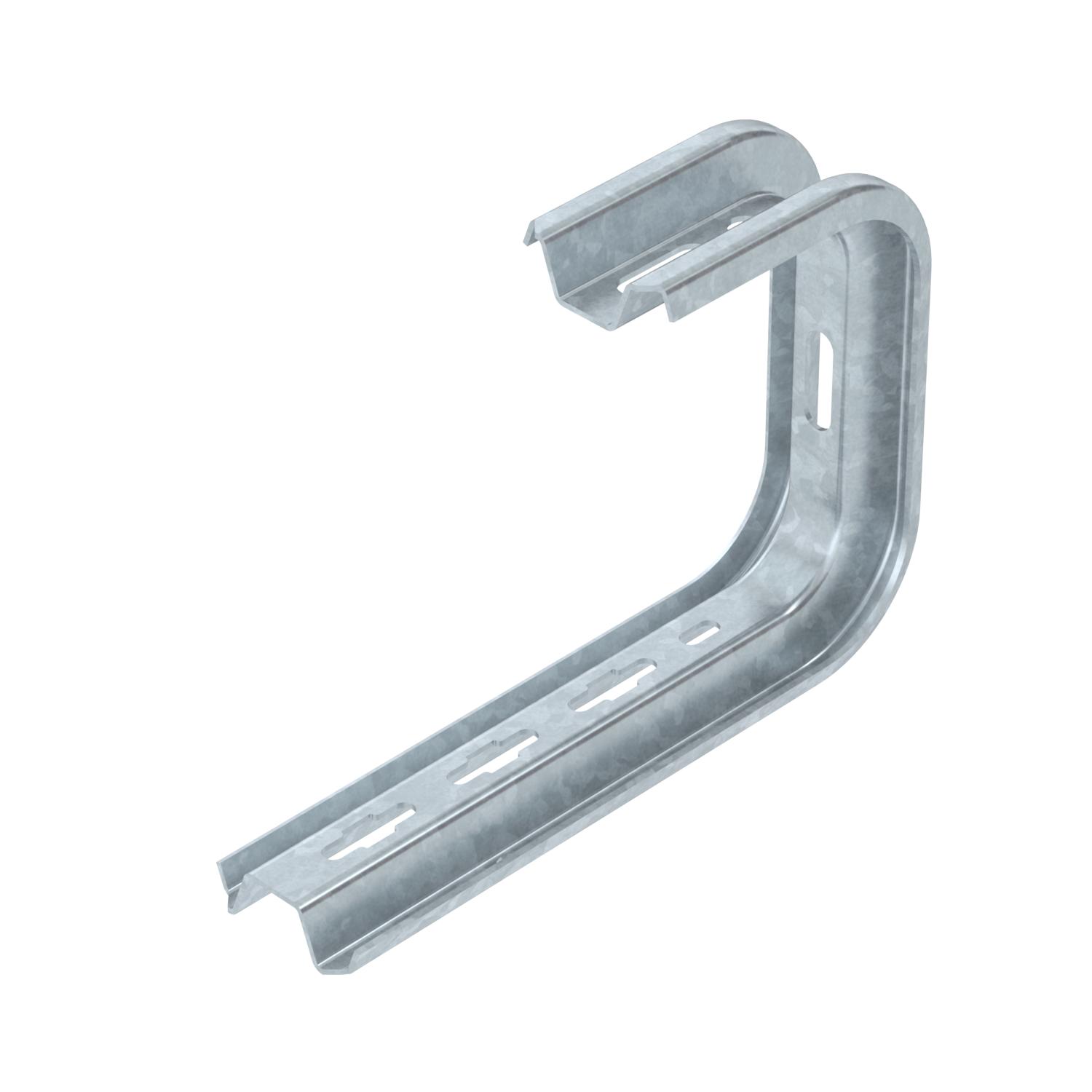

Consola para parede e teto TP para a fixação universal de estruturas.

Importante! Se a consola for fixa diretamente na parede ou no teto, por motivos de estabilidade, deve ser sempre utilizado um distanciador do tipo DS 4 .

A altura lateral máxima dos caminhos de cabos é de 60 mm.

Dados técnicos

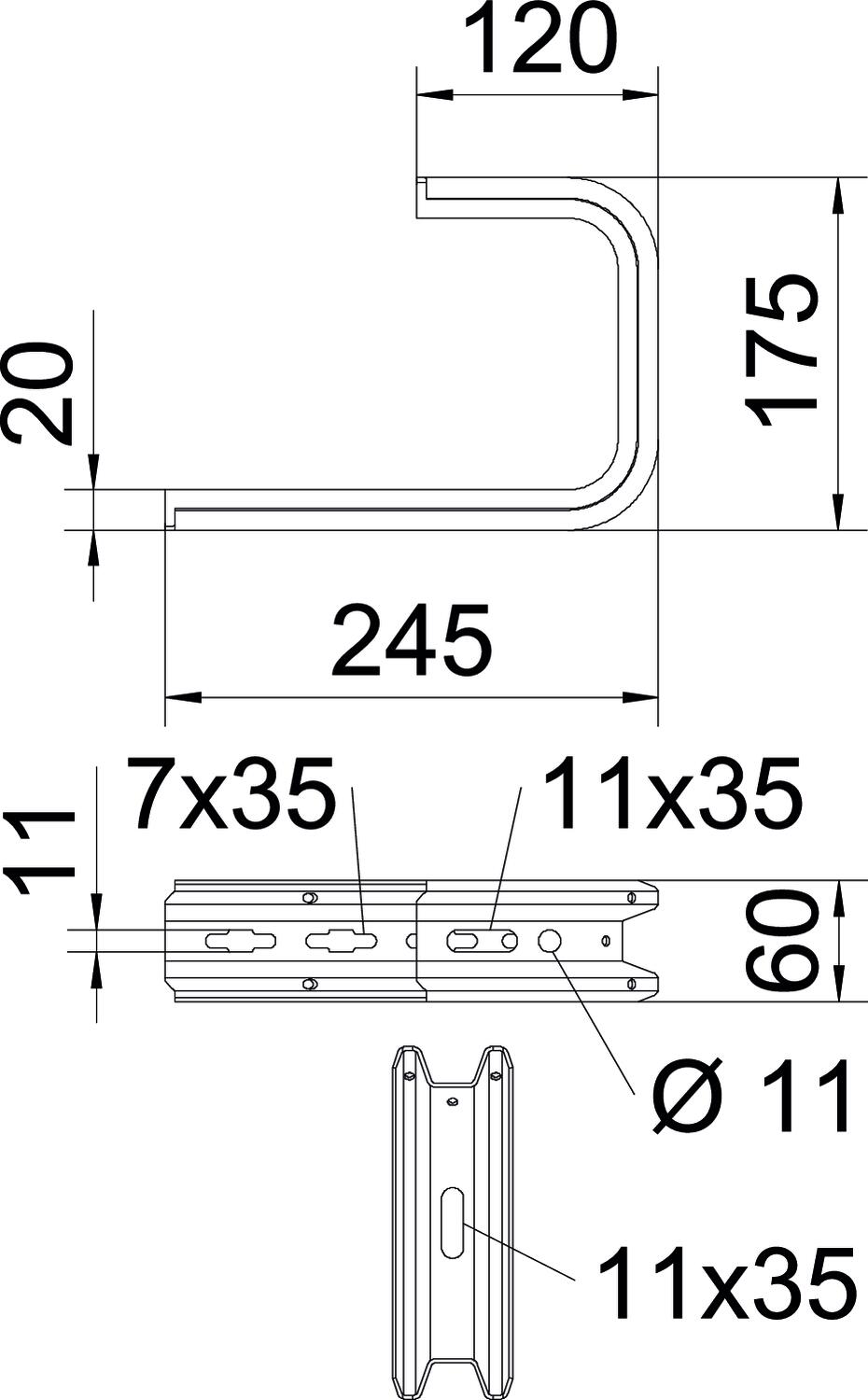

Dimensões

Altura	60 mm
Apropriada para caminho de cabos em chapa	sim
Apropriada para caminho de cabos em varão	sim
Apropriada para caminho de cabos tipo escada	sim
Comprimento	245 mm
Cor	zinco
Dimensão	B245mm
F em kN parede	0,87 kN
F em kN tecto	0,8 kN
Funktionsgaranti	não

Largura	245 mm
Material	Aço
Medida B	245 mm
Medida H	175 mm
para largura máx.	200 mm
para largura mín.	200
Pegada de CO2 (GWP) do berço ao portão	1,4516 kg CO2e / 1 Peça
Superfície	Galvanizado por imersão a quente após maquinação
Versão	Consola de teto (formato C)

Dados técnicos

Diagrama de cargas da consola de teto TPD

Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Curva de carga com comprimento da consola em mm

Todos os tipos

Todos os tipos

Tipo	Largura	Altura	F em kN tecto	F em kN parede	para largura máx.	Cor	Ref.	Quantidade	Qte. minima fornec.
TPD 145 FT	145 mm	60 mm	1,3 kN	1,4 kN	100 mm	zinco	6363861	Unidade	1 Unidade
TPD 245 FT	245 mm	60 mm	0,8 kN	0,87 kN	200 mm	zinco	6363865	Unidade	1 Unidade
TPD 345 FT	345 mm	60 mm	0,5 kN	0,55 kN	300 mm	zinco	6363869	Unidade	1 Unidade
