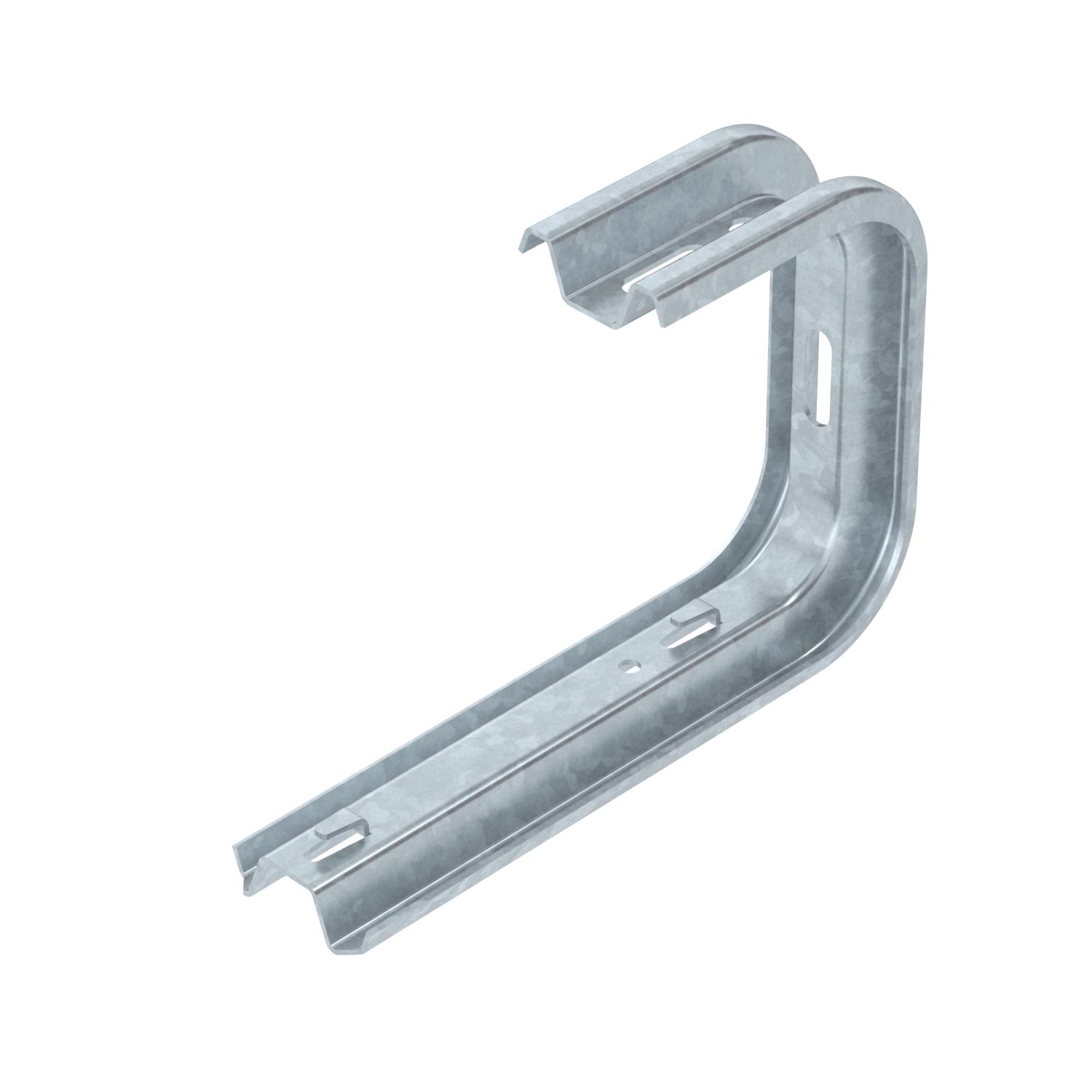

Consola para parede e teto TP FT

Ref. / Tipo

Largura

Altura	60 mm

F em kN tecto

F em kN parede

para largura máx.

Cor	zinco

Descrição do produto

Descrição do produto

Consola para parede e teto TP com esquadros para a fixação, sem parafusos, de caminhos de cabos em varão eletrosoldado.

Se a consola for fixa diretamente na parede ou no teto, por motivos de estabilidade, deve ser sempre utilizado um distanciador do tipo DS 4 .

A altura lateral máxima dos caminhos de cabos é de 60 mm.

Dados técnicos

Altura	60 mm
Apropriada para caminho de cabos em chapa	não
Apropriada para caminho de cabos em varão	sim
Apropriada para caminho de cabos tipo escada	não

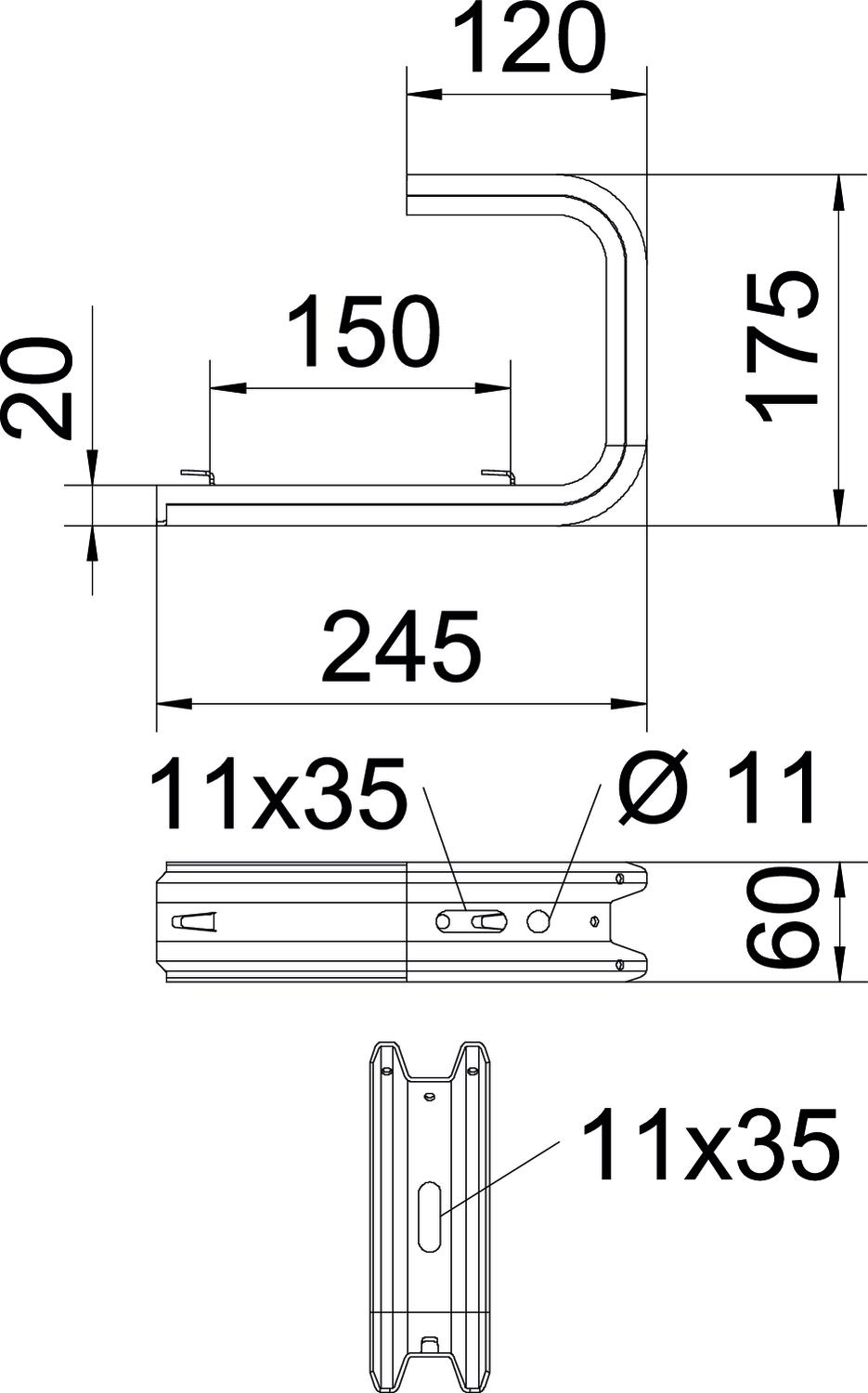

Comprimento	175 mm
Cor	zinco
Dimensão	B245mm
F em kN parede	0,87 kN
F em kN tecto	0,8 kN
Funktionsgaranti	não

Largura	245 mm
Material	Aço
Medida B	245 mm
Medida L	150 mm
para largura máx.	200 mm
para largura mín.	200
Pegada de CO2 (GWP) do berço ao portão	1,4808 kg CO2e / 1 Peça
Superfície	Galvanizado por imersão a quente após maquinação
Versão	Consola de teto (formato C)

Dados técnicos

Todos os tipos

Tipo	Largura	Altura	F em kN tecto	F em kN parede	para largura máx.	Cor	Ref.	Quantidade	Qte. minima fornec.
TPDG 145 FT	145 mm	60 mm	1,3 kN	1,4 kN	100 mm	zinco	6365977	Unidade	6 Unidade
TPDG 245 FT	245 mm	60 mm	0,8 kN	0,87 kN	200 mm	zinco	6365981	Unidade	5 Unidade
TPDG 345 FT	345 mm	60 mm	0,5 kN	0,55 kN	300 mm	zinco	6365985	Unidade	5 Unidade
