Consola/Pendural TP FS

Ref. 6366015 | EAN 4012196627554

Ref. / Tipo

Largura	60 mm

F em kN

Cor	zinco

Descrição do produto

Descrição do produto

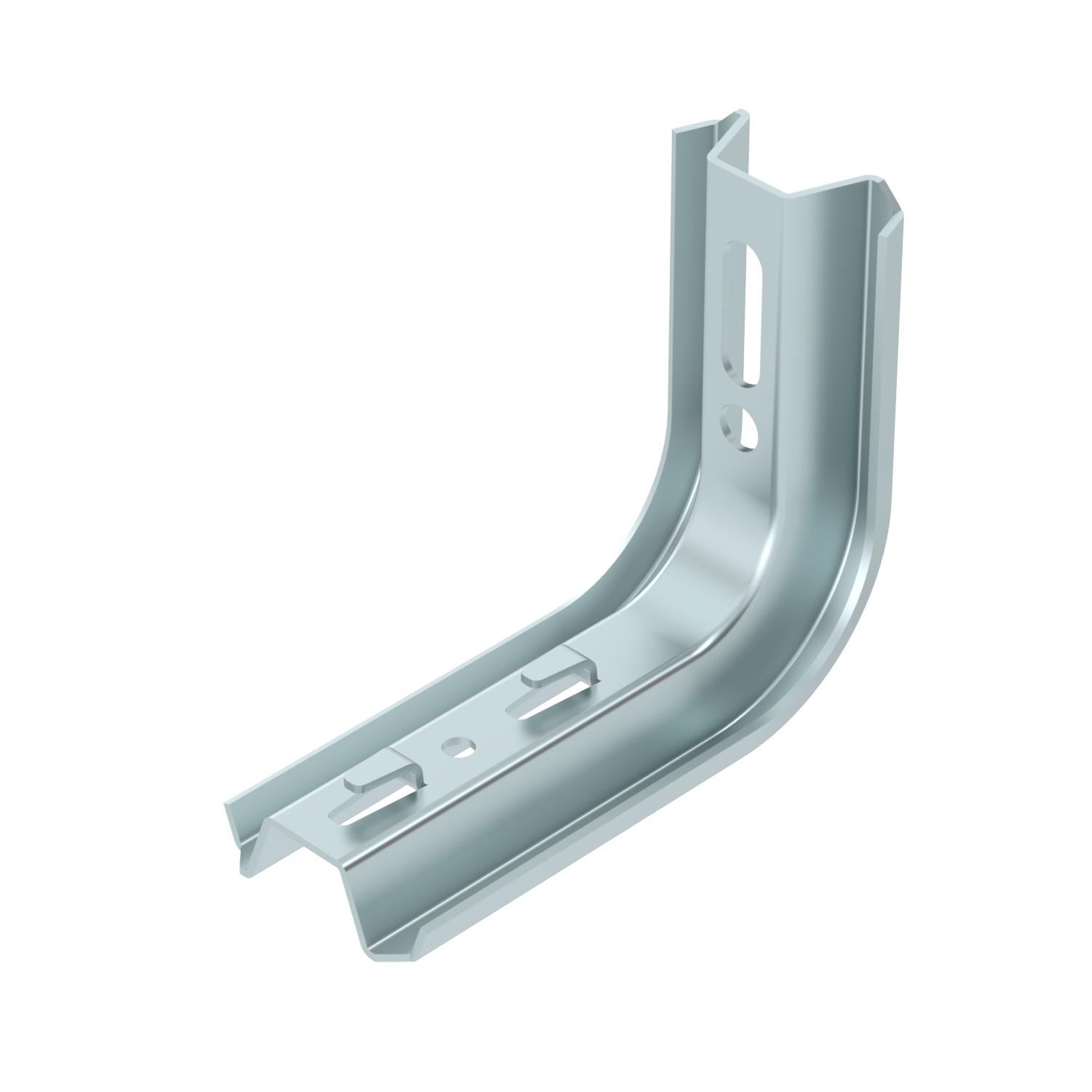

Consola TP com patilhas de aperto para a fixação de caminhos de cabos em varão sem parafuso.

Se a consola for fixa diretamente na parede ou se os perfis forem aparafusados um contra o outro, por motivos de estabilidade, deve ser sempre montado o distanciador do tipo DS 4.

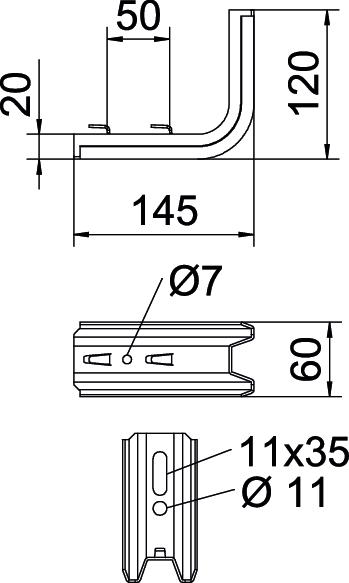

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	120 mm
Comprimento	145 mm
Cor	zinco
Dimensão	B145mm
Dimension W	50 mm
F em kN	1,5 kN
Funktionsgaranti	não
Largura	60 mm

Material	Aço
Medida B	60 mm
Medida H	120 mm
Medida L	145 mm
para largura máx.	100 mm
para largura mín.	100
Pegada de CO2 (GWP) do berço ao portão	0,7629 kg CO2e / 1 Peça
Superfície	galvanizado pelo método Sendzimir
Versão	Consola para parede e suporte

Dados técnicos

Diagrama de cargas da consola TPSAG de encaixe rápido

Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Distância entre apoios em m

Todos os tipos

Todos os tipos

Tipo	Largura	F em kN	Cor	Ref.	Quantidade	Qte. minima fornec.
TPSAG 145 FS	60 mm	1,5 kN	zinco	6366015	Unidade	1 Unidade
TPSAG 195 FS	60 mm	1 kN	zinco	6366023	Unidade	1 Unidade
TPSAG 245 FS	60 mm	0,9 kN	zinco	6366031	Unidade	1 Unidade
TPSAG 345 FS	60 mm	0,55 kN	zinco	6366066	Unidade	1 Unidade

Acessórios
