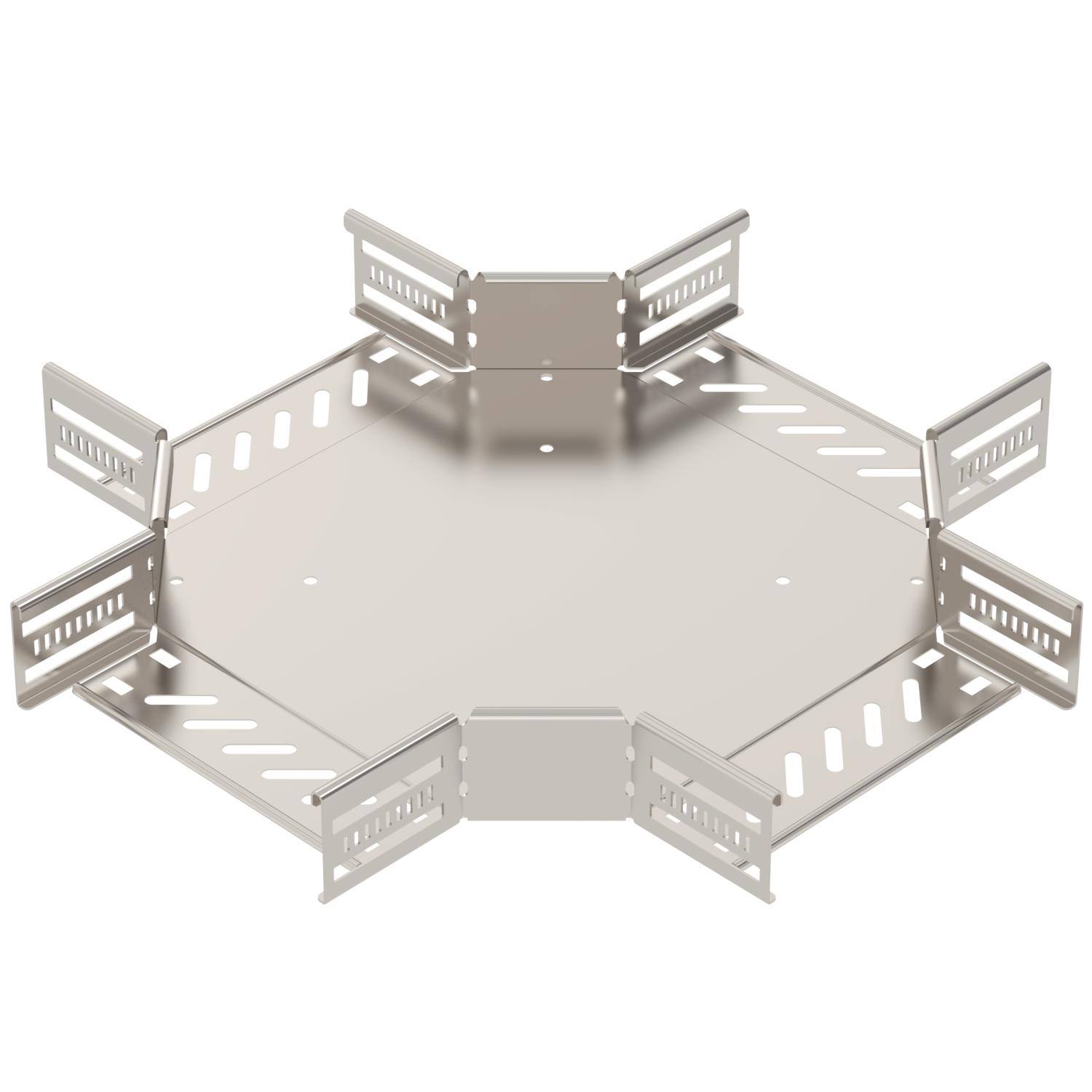

Cruzeta 60 A2
Ref. 7027503 | EAN 4012197339654
- Descrição do produto
-
Descrição do produtoCruzeta para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 60 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porca combinada M6. Indicado para áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.
-
- Dados técnicos
-
Dados técnicos

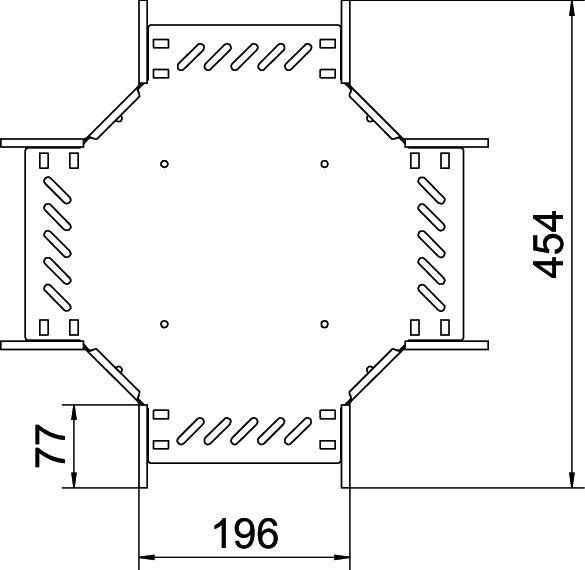

Aço inoxidável, decapado não Altura 60 mm Cor aço inoxidável Dimensão 60x200 Espessura da base 0,8 mm Espessura da travessa 1,25 mm Espessura das chapas 0,8 mm Funktionsgaranti sim Gama de temperaturas de aplicação máx. 120 °C Gama de temperaturas de aplicação mín. -20 °C Largura 200 mm Material Aço inoxidável, livre de ferrugem 1.4301 Medida B 200 mm Número recomendado de parafusos 24 St. Pegada de CO2 (GWP) do berço ao portão 12,3319 kg CO2e / 1 Peça Representação de orifícios NATO não Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos aparafusado/fixado Versão conector União integrada Versão para grandes cargas não - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.

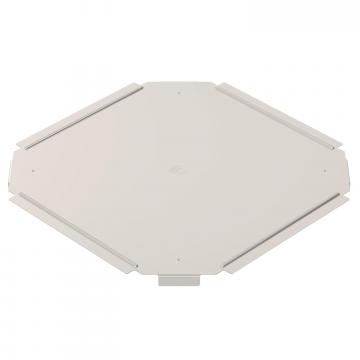

Tampa para cruzeta 200 A4
RKD 200 A4 7027882 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Grampo duplo para montagem de encaixe A2
DOP A2 6035998 10 Unidade
Parafuso de cabeça boleada com porca combinada A2
FRSB 6x12 A2 6406138 100 Unidade - Downloads
-
Ficha técnica RK 620 A2 / 7027503 , 0.19MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE RK 620 A2 / 7027503 , 0.13MB , pdfREACH Declaração de conformidade RK 620 A2 / 7027503 , 0.12MB , pdfRoHS Declaração de conformidade RK 620 A2 / 7027503 , 0.13MB , pdfInstruções de montagem Latchable Magic cable tray systems , 12.15MB , pdfInstruções de montagem Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
