Cruzeta 85 FT
Ref. 7027433 | EAN 4012197339296
- Descrição do produto
-

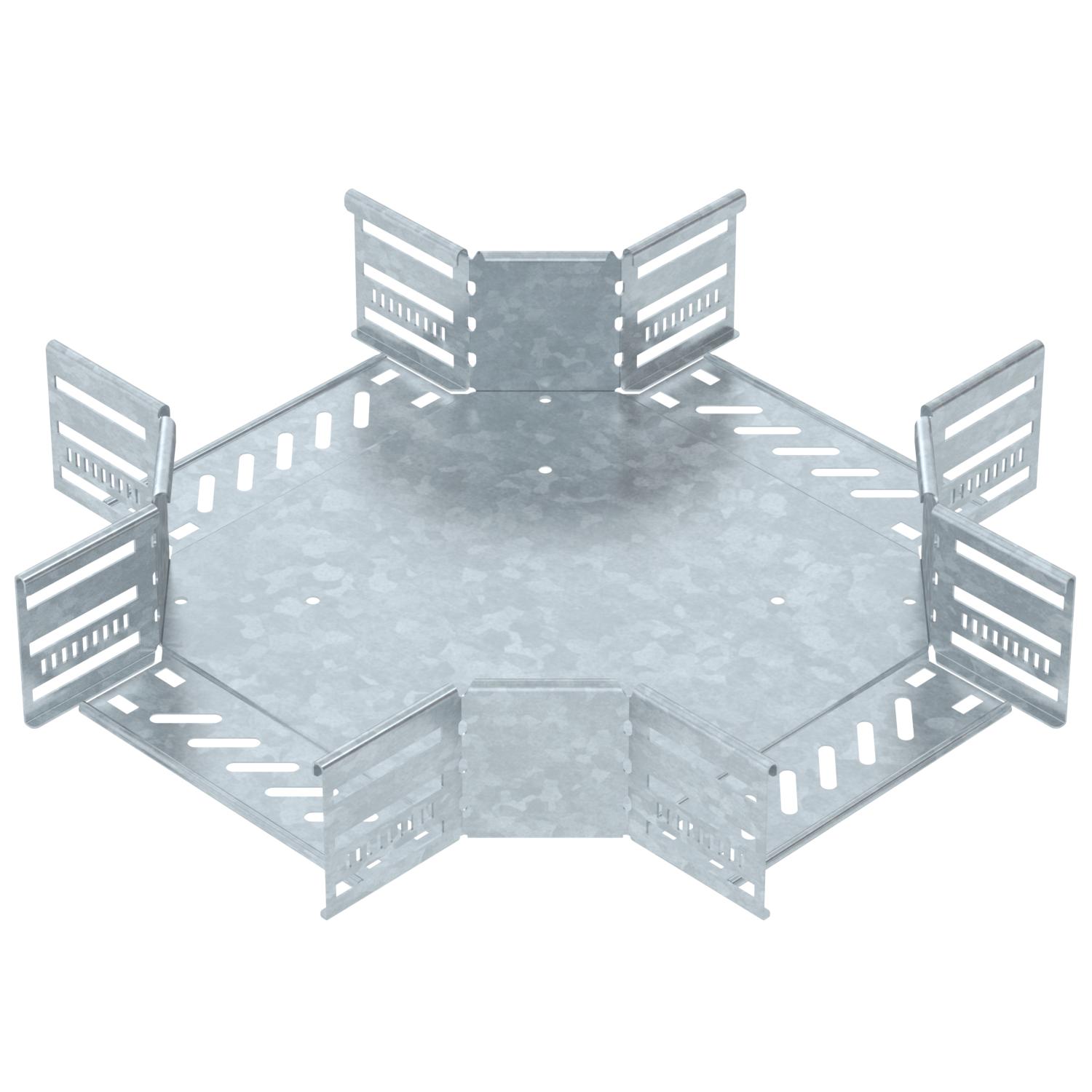

Descrição do produtoCruzeta para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 85 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Indicado para áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Altura 85 mm Cor zinco Dimensão 85x200 Espessura da base 0,8 mm Espessura da travessa 1,25 mm Espessura das chapas 0,8 mm Funktionsgaranti não Gama de temperaturas de aplicação máx. 120 °C Gama de temperaturas de aplicação mín. -20 °C Largura 200 mm Material Aço Medida B 200 mm Medida R 50 mm Número recomendado de parafusos 32 St. Pegada de CO2 (GWP) do berço ao portão 4,8682 kg CO2e / 1 Peça Representação de orifícios NATO não Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado/fixado Versão conector União integrada Versão para grandes cargas não - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa para cruzeta DD
RKD 200 DD 7027842 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Grampo duplo para montagem de encaixe A2
DOP A2 6035998 10 Unidade
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
Ficha técnica RK 820 FT / 7027433 , 0.20MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE RK 820 FT / 7027433 , 0.13MB , pdfREACH Declaração de conformidade RK 820 FT / 7027433 , 0.12MB , pdfRoHS Declaração de conformidade RK 820 FT / 7027433 , 0.13MB , pdfInstruções de montagem Latchable Magic cable tray systems , 12.15MB , pdfInstruções de montagem Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
