Derivação simples 110 A2 300 | aço inoxidável

Derivação simples 110 A2

Ref. 6042349 | EAN 4012197338039

Ref. / Tipo

Largura

Cor	aço inoxidável

Descrição do produto

Descrição do produto

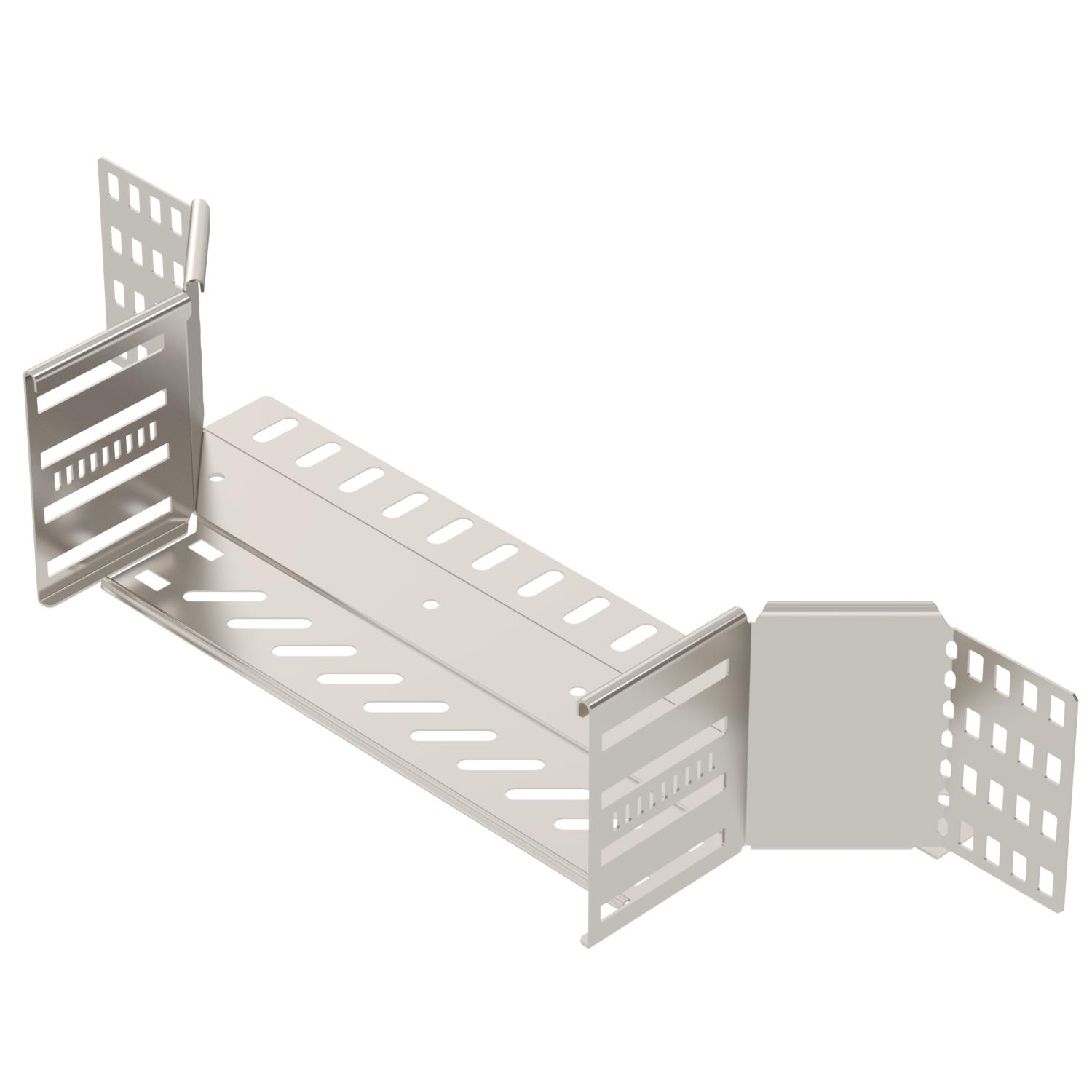

Derivação simples para a criação de um ramal ou cruzeta horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 110 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Indicado para áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	110 mm
Cor	aço inoxidável

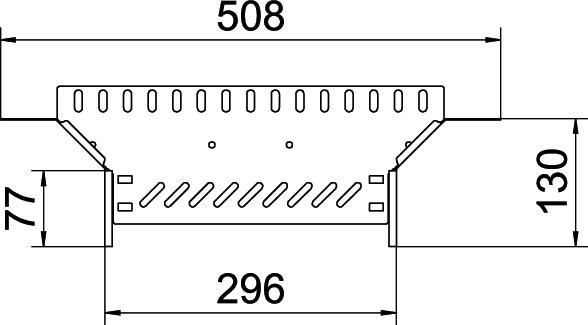

Dimensão	110x300
Espessura da base	0,8 mm
Espessura da travessa	1,25 mm
Espessura das chapas	0,8 mm
Funktionsgaranti	não
Gama de temperaturas de aplicação máx.	120 °C
Gama de temperaturas de aplicação mín.	-20 °C
Largura	300 mm

Largura inferior	300 mm
Material	Aço inoxidável, livre de ferrugem 1.4301
Medida B	300 mm
Número recomendado de parafusos	22 St.
Pegada de CO2 (GWP) do berço ao portão	5,8829 kg CO2e / 1 Peça
Representação de orifícios NATO	não
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	aparafusado/fixado
Versão conector	União integrada
Versão para grandes cargas	não

Todos os tipos

Todos os tipos

Tipo	Largura	Cor	Ref.	Quantidade	Qte. minima fornec.
RAA 110 A2	100 mm	aço inoxidável	6042345	Unidade	1 Unidade
RAA 120 A2	200 mm	aço inoxidável	6042347	Unidade	1 Unidade
RAA 130 A2	300 mm	aço inoxidável	6042349	Unidade	1 Unidade
RAA 140 A2	400 mm	aço inoxidável	6042351	Unidade	1 Unidade
RAA 150 A2	500 mm	aço inoxidável	6042353	Unidade	1 Unidade
RAA 160 A2	600 mm	aço inoxidável	6042355	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa para derivação A2	RAAD 300 A2	6042457	Unidade	1 Unidade

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Grampo duplo para montagem de encaixe A2	DOP A2	6035998	Unidade	10 Unidade
Parafuso de cabeça boleada com porca combinada A2	FRSB 6x12 A2	6406138	Unidade	100 Unidade
