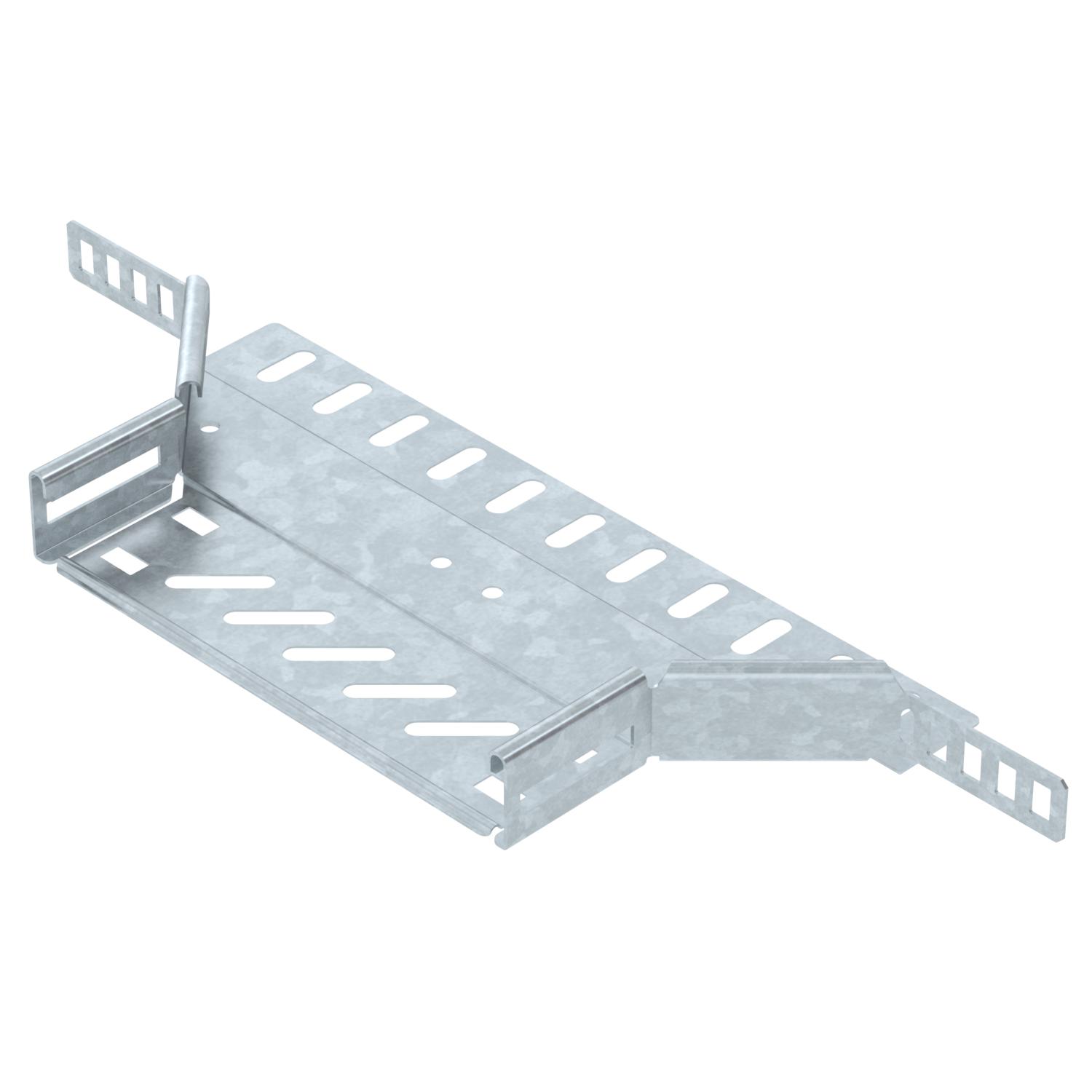

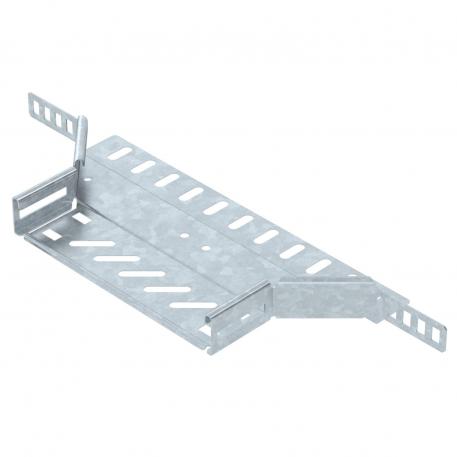

Derivação simples 35 FT
Ref. 6042203 | EAN 4012197342302
- Descrição do produto
-
Descrição do produtoDerivação simples para a criação de um ramal ou cruzeta horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 35 mm. Ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Indicado para áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Cor zinco Dimensão 35x200 Espessura da base 0,8 mm Espessura da travessa 1,25 mm Espessura das chapas 0,8 mm Funktionsgaranti não Gama de temperaturas de aplicação máx. 120 °C Gama de temperaturas de aplicação mín. -20 °C Largura inferior 200 mm Material Aço Número recomendado de parafusos 8 St. Representação de orifícios NATO não Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado Versão conector União integrada Versão para grandes cargas não Dimensões

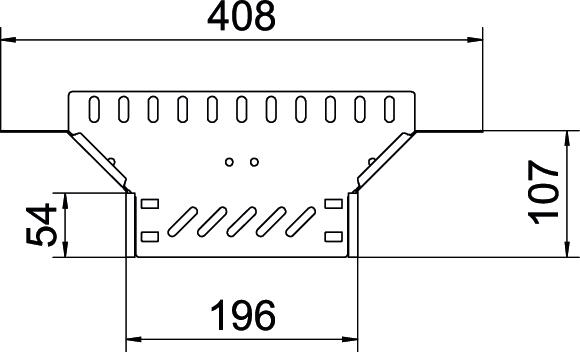

Altura 35 mm Largura 200 mm Medida B 200 mm Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,1114 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Unidade Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 1,1114 kg CO2e / 1 Peça - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa para derivação simples DD
RAAD 200 DD 6042435 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
