Nota: este produto está descontinuado.
Pode encontrar a referência atual aqui: 6042237 / Derivação simples 85 FT
Derivação simples 85 FT
Ref. 7122403 | EAN 4012196246731
- Descrição do produto
-

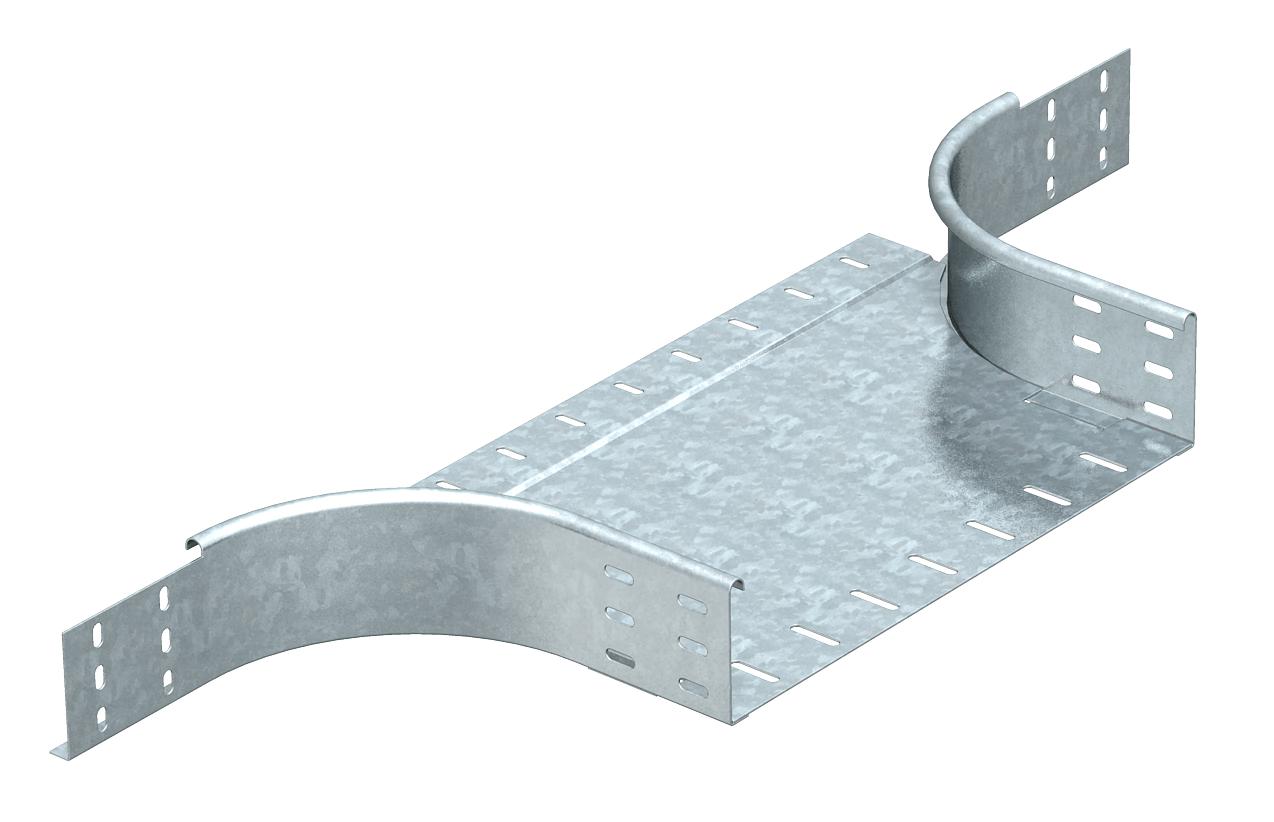

Descrição do produtoDerivação simples para montagem horizontal e vertical. Para todos os tipos de caminhos de cabos em chapa com altura lateral de 85 mm.

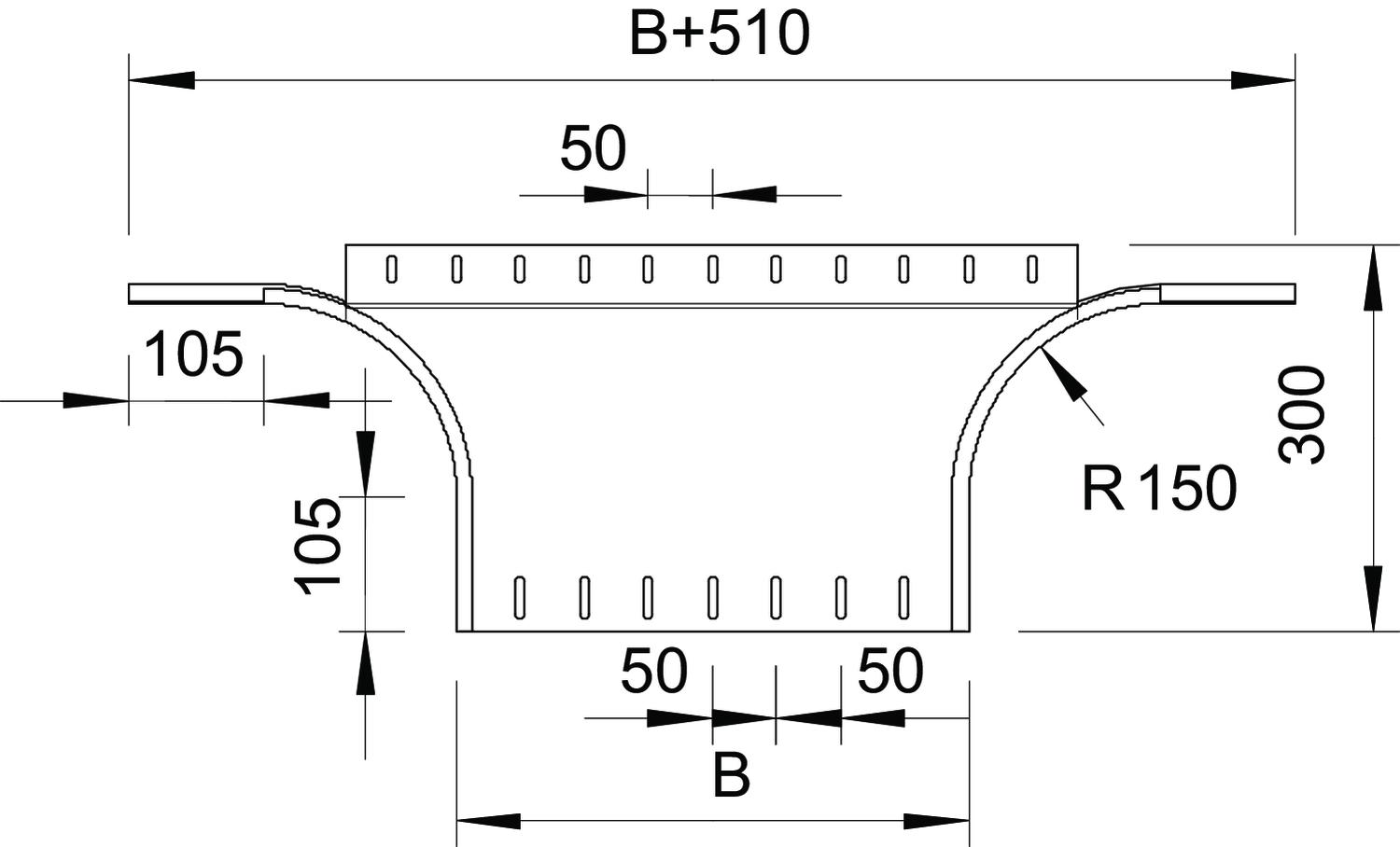

Peça em versão redonda. O raio interno da peça é de 150 mm.
Os materiais de fixação devem ser encomendados separadamente.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Alteração da direção horizontal Curva (ângulo) 90° Dimensão 85x400 Espessura da base 1,5 mm Espessura da travessa 1,25 mm Funktionsgaranti não Material Aço Representação de orifícios NATO não Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado Versão conector sem conector Versão para grandes cargas não Dimensões
Altura 3 in Altura 85 mm Largura 16 in Largura 400 mm Medida B 400 mm Medida R 150 mm - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
