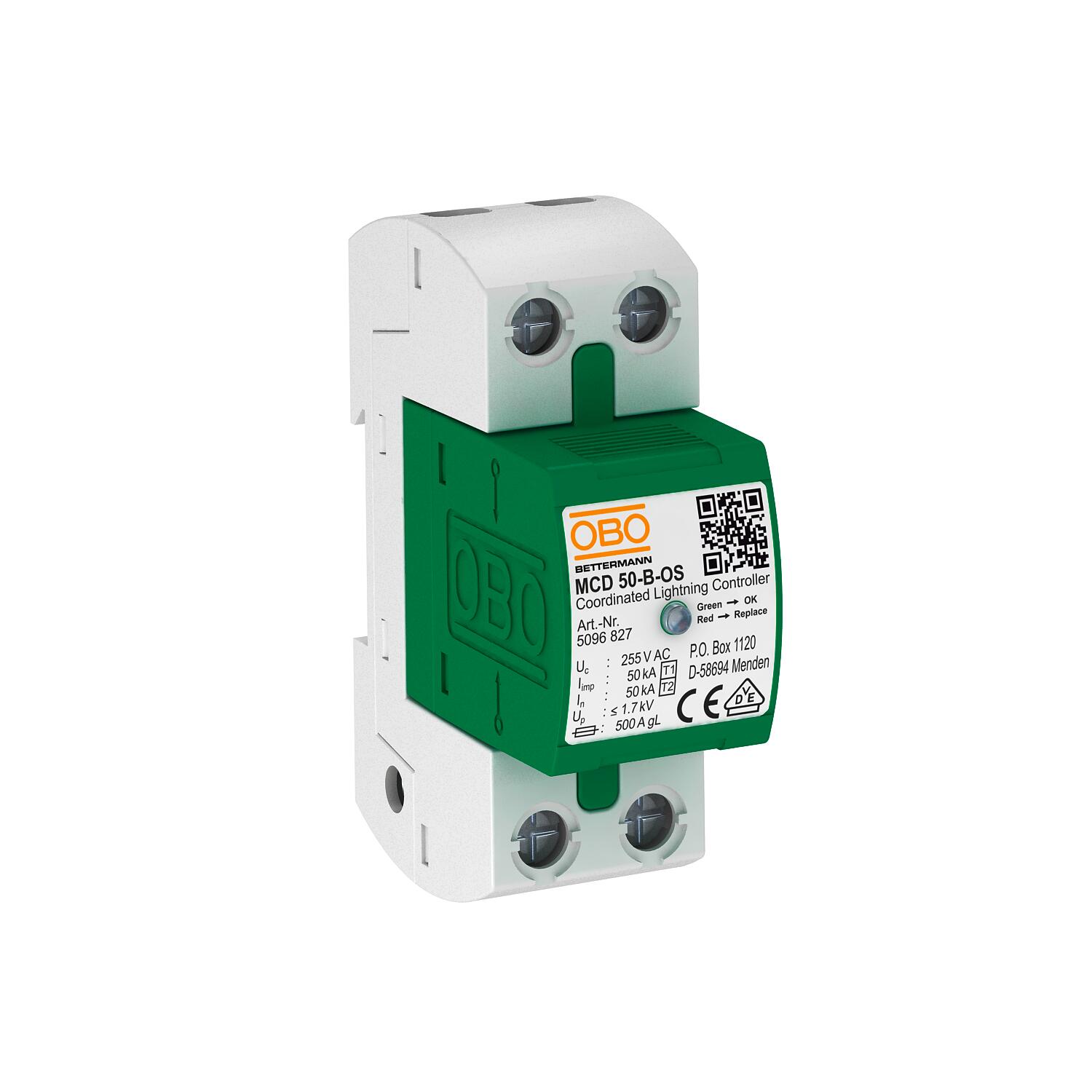

Descarregador combinado, 1 polo com sinalização visual
Ref. 5096852
| EAN 4012195051466
Descrição do produto
Descrição do produto
Condutor de descarga combinado tipo 1+2, de 1 polo para a aplicação em redes TN e TT:
MCD 50-B-OS: condutor de descargas atmosféricas coordenado tipo 1+2 conforme a EN 61643-11 com indicador ótico de funcionamento. Para interface 0 em 2 (LPZ) de acordo com o conceito de zonas de proteção contra descargas atmosféricas conforme a IEC 61312-1 ou DIN VDE 0185-305.
• Capacidade de descarga 50 kA (10/350 µs) por polo • Consumo de energia < 26 mW/polo • Nível de proteção < 1,7 kV, possibilita a proteção de aparelhos • Com capacidade de extinção de "follow current" 25 kA Ipeak • Incl. tampas de encaixe para assinalar as ligações • Explosor blindado sem insuflação • Possibilidade de aplicação em caixas de distribuição convencionais.
Dados técnicos
Dados técnicos
Classe de verificação tipo 1
sim
Classe de verificação tipo 2
sim
Classificação segundo EN 61643-11
Tipo 1+2
Classificação segundo IEC 61643-1
classe I+II
Configuração de rede
TN-S, TT
Configuração de rede DC
não
Configuração de rede IT
não
Configuração de rede TN
sim
Configuração de rede TN-C
sim
Configuração de rede TN-C-S
sim
Configuração de rede TN-S
sim
Configuração de rede TT
sim
Corrente de impulso de raio (10/350 μs)
50
kA
Corrente de impulso de raio (10/350) [total]
50
kA
Dimensão
255V
Fluxo de ar
não
Fusível máx. a montante
500
A
Grau de proteção
IP20
Intensidade nominal de descarga (8/20 µs)
50
kA
Intensidade nominal de descarga (8/20 µs) [L-N]
50
kA
LPZ
0→2
Número de polos
1
OBO_Corrente de carga nominal (terminal de entrada/de saída)
125
A
Outras configurações de rede
não
Permissões
VDE
Resistência a curto-circuito
10
kA
Secção transversal do condutor rígida (de um fio/vários fios) máx.
50
mm²
Sinalização à distância
não
Sinalização no aparelho
ótico
Temperatura operacional máx.
85
°C
Temperatura operacional mín.
-40
°C
Tempo de resposta
<100
ns
Tensão continua máxima CA
255
Tensão máxima de funcionamento (L-N)
255
V
Tensão nominal CA (50 / 60 Hz)
230
V
Tipo de cabo para aparelhos de proteção contra sobretensões
Cabo de energia AC
Tipo de montagem
Calha DIN de 35 mm
Versão
1 polo
Versão do polo
1
Dimensões
Altura
69
mm
Comprimento
100
mm
Largura
35
mm
Opções de ligação
Nível de proteção [L-N]
≤1,7
Potência de dissipação (8/20 µs) [total]
50
kA
Proteção máxima da rede elétrica contra sobretensões
500
Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica
10 kA
Secção transversal do condutor rígida (de um fio/vários fios) mín.
