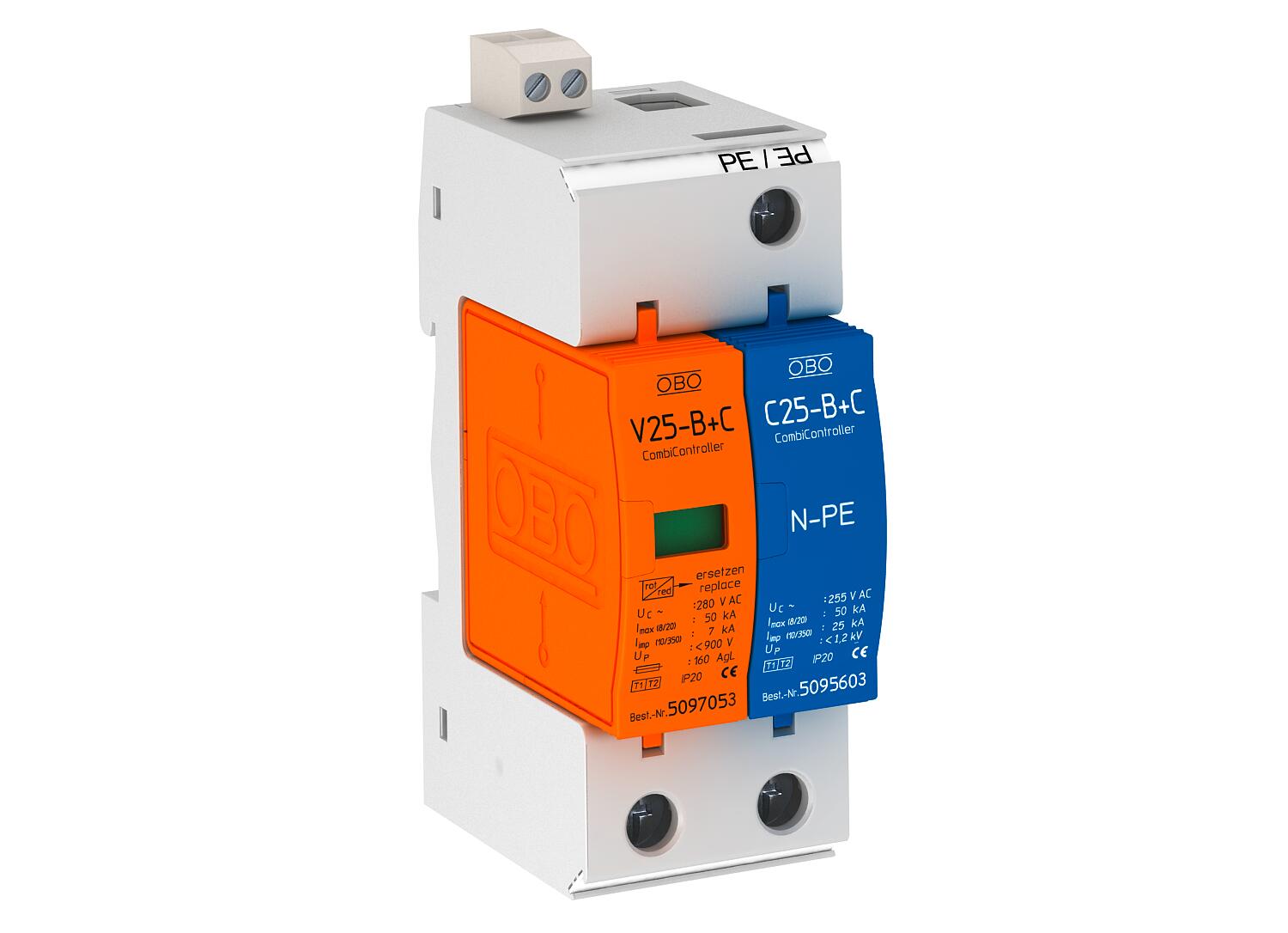

Descarregador combinado, 1 polo + NPE 280 V com sinalização remota
Ref. 5094444 | EAN 4012195374886
- Descrição do produto
-
Descrição do produto
Descarregador combinado, descarregador de descargas atmosféricas e sobretensões tipo 1+2
• Unidade completa composta por módulo e base, pré-montada e pronta a instalar
• Universalmente indicado para sistemas TN e TT
• com sinalização à distância, contacto de trabalho sem potencial para a monitorização do funcionamento

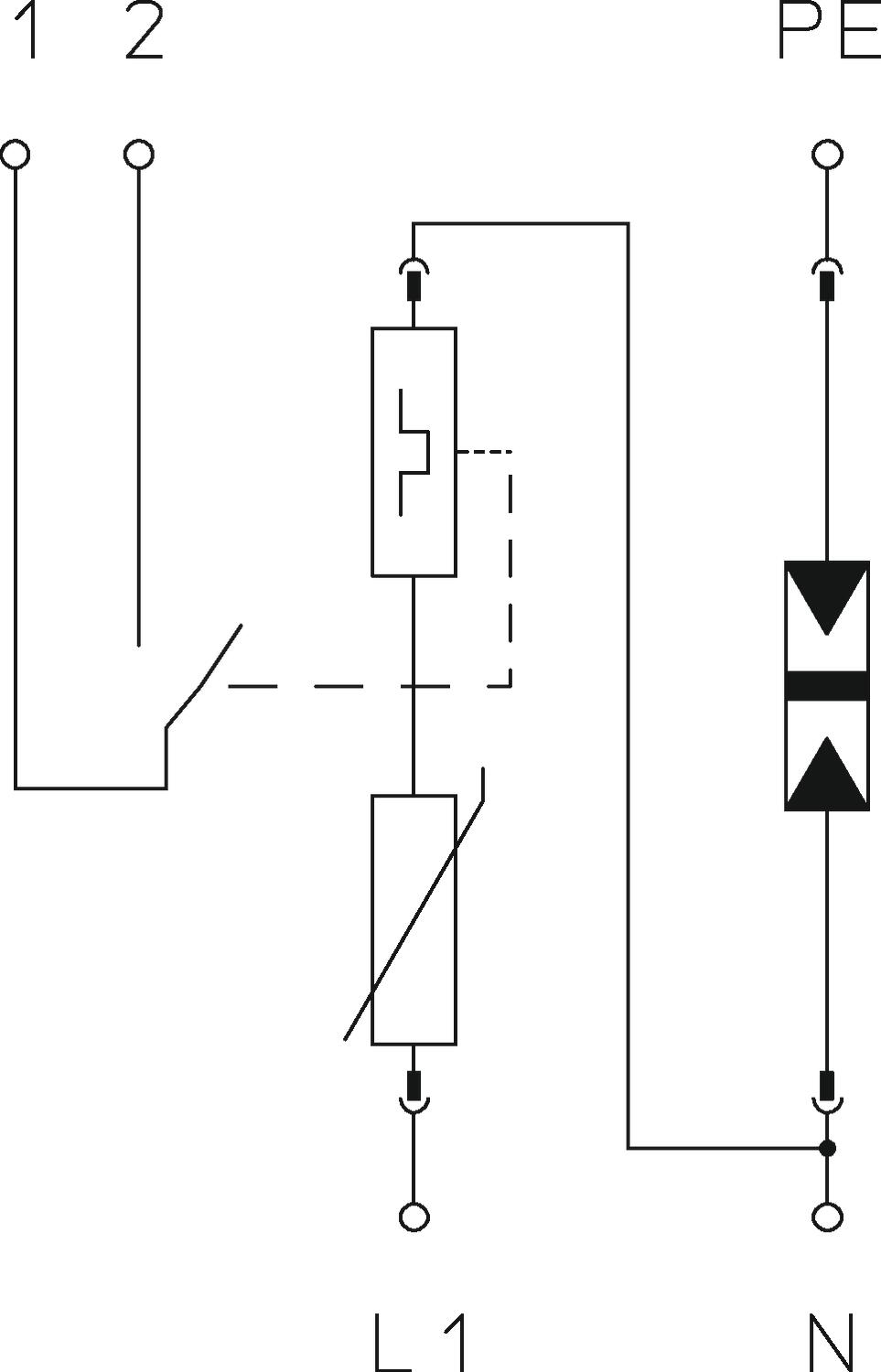

• Descarregador de encaixe com dispositivo de separação dinâmico
• Indicador ótico de funcionamento
• Nível de proteção < 0,9 kV
• Descarregador varistor de óxido de zinco blindado sem insuflação para utilização em caixas de distribuição convencionais
• Ligações identificadas
• Variante FS com contacto de sinalização à distância (contacto NA sem potencial)
Exemplo de aplicação: edifícios com exposição de linhas aéreas ou para estabelecer a compensação de potencial de descargas atmosféricas em edifícios residenciais.
* Conjunto completo = base e módulo de substituição
-
- Dados técnicos
-
Dados técnicos
Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Configuração de rede outros Configuração de rede TN sim Configuração de rede TN-C-S sim Configuração de rede TN-S sim Configuração de rede TT sim Corrente de impulso de raio (10/350 μs) 7 kA Corrente de impulso de raio (10/350) [total] 14 kA Dimensão 280V Fluxo de ar não Fusível máx. a montante 160 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 30 kA Intensidade nominal de descarga (8/20 µs) [L-N] 30 kA Intensidade nominal de descarga (8/20 µs) [N-PE] 30 kA LPZ 0→2 Número de polos 1 Potência de dissipação máxima (8/20 μs) 50 kA Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Sinalização à distância sim Sinalização no aparelho ótico Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão continua máxima CA 280 Tensão continua máxima CC 200 Tensão nominal CA (50 / 60 Hz) 230 V Versão 1+NPE com FS Versão do polo 1+N/PE Opções de ligação
Potência de dissipação (8/20 µs) [total] 60 kA Proteção máxima da rede elétrica contra sobretensões 160 Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm² - Todos os tipos
