Descarregador combinado, 3 polos + NPE
Ref. 5096879 | EAN 4012195077091
- Descrição do produto
-
Descrição do produto
Descarregador combinado, condutor de descargas atmosféricas do tipo 1+2 , 4 polos, para utilização
em redes TN-S e TT.
Completamente pré-montado e pronto a instalar composto por:

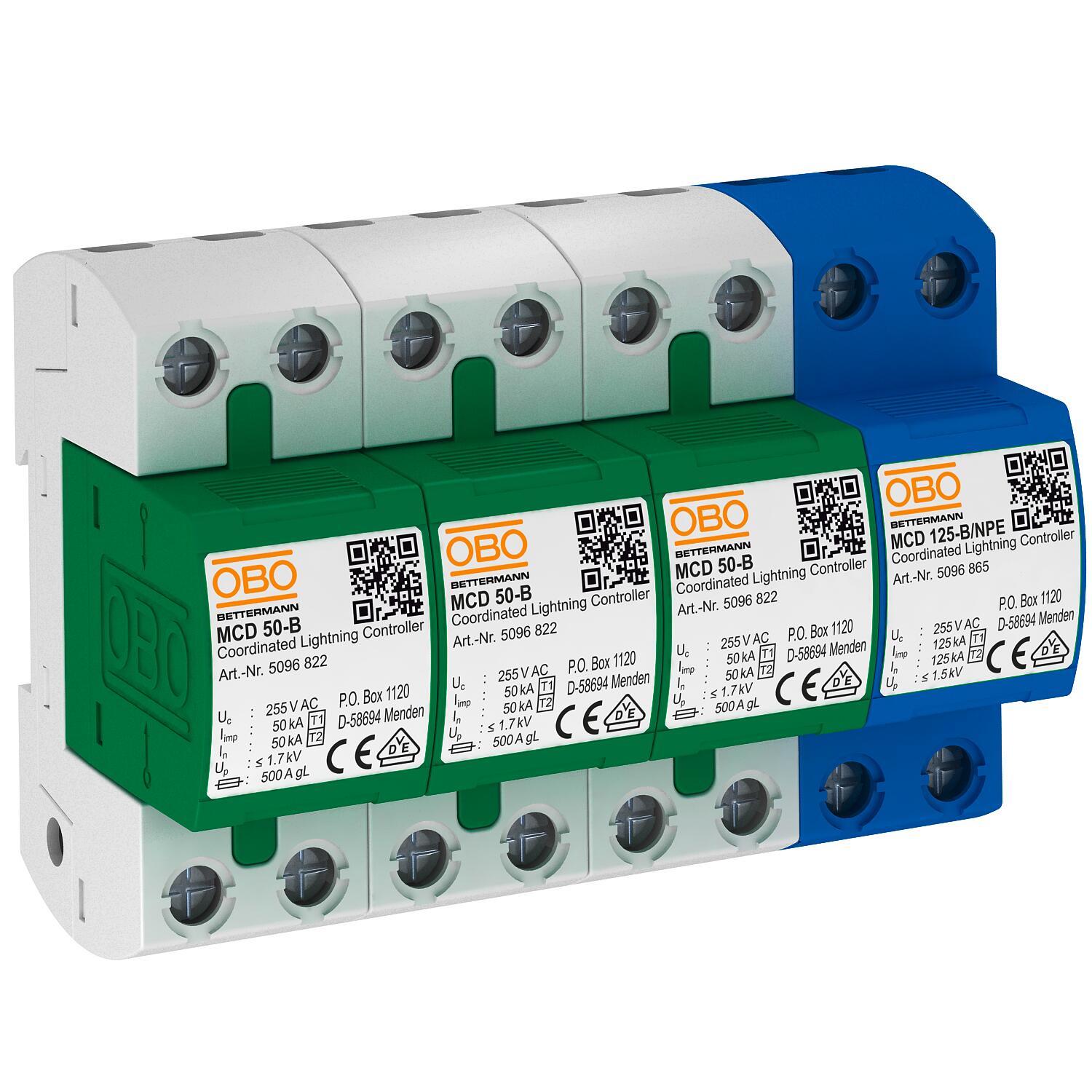

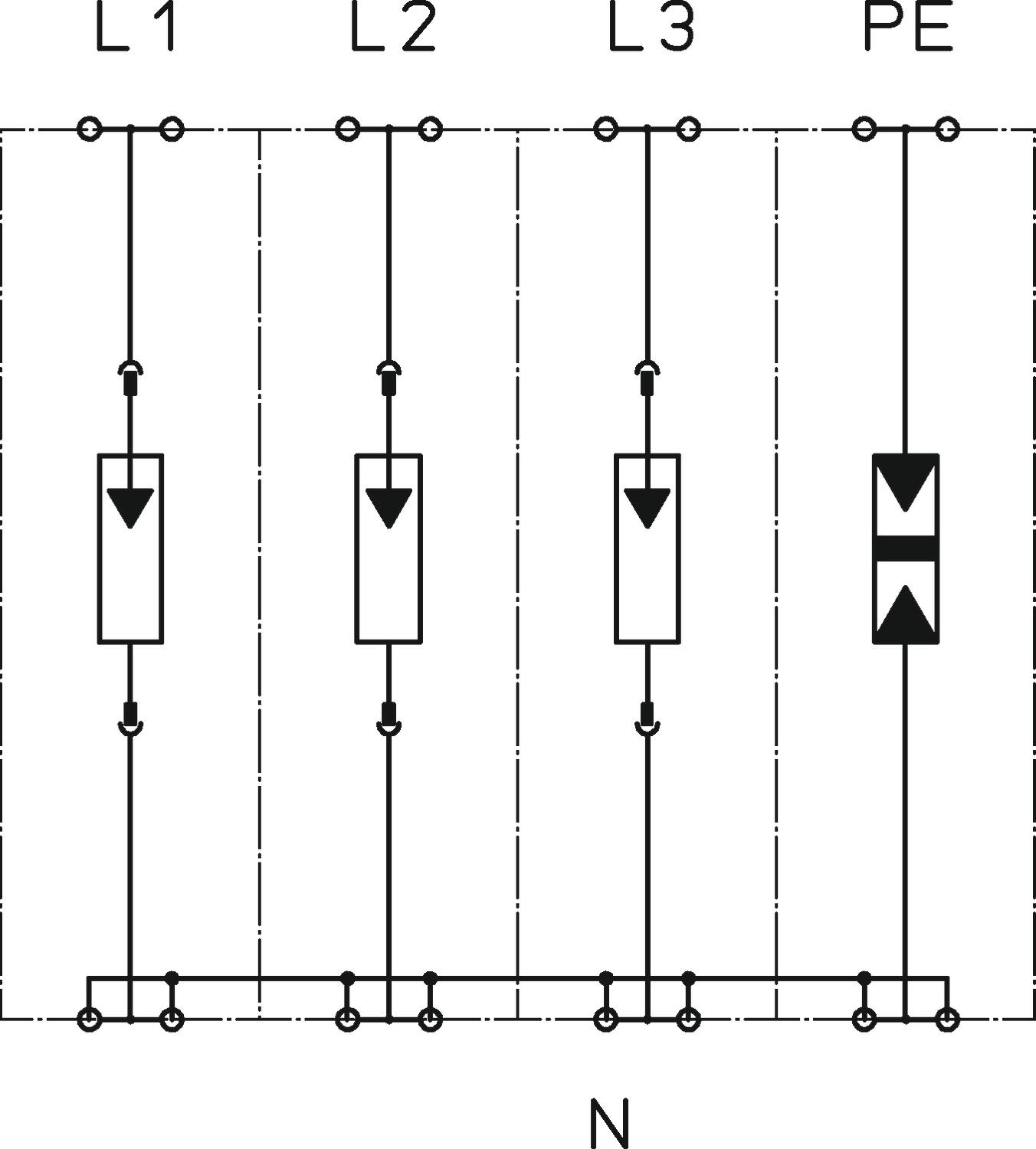

3 x MCD 50-B: descarregador de sobretensões do tipo 1+2 conforme EN 61643-11 e
1 x MCD 125-B/NPE: explosor de equipotencial coordenado N-PE do tipo 1+2 conforme EN 61643-11. Para interface 0 em 2 (LPZ) de acordo com o conceito de zonas de proteção contra descargas atmosféricas conforme a IEC 62305 ou VDE 0185-305.
• Compensação de potencial para proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio 50 kA (10/350) por polo e até 125 kA (10/350) no total
• Nível de proteção <1,7 kV, possibilita a proteção do aparelho
• Resistência a curto-circuito 10 kA, proteção prévia por fusível até 500 A gL/gG
• Explosor de equipotencial, blindado sem insuflação
Aplicação: instalações industriais e edifícios com proteção exterior contra descargas atmosféricas das classes I a IV.
-
- Dados técnicos
-
Dados técnicos
Capacidade de extinção de "follow current" (eff) [N-PE] 0,1 kA Classe de verificação tipo 1 sim Classe de verificação tipo 2 sim Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Configuração de rede TN-S, TT Configuração de rede DC não Configuração de rede IT não Configuração de rede TN sim Configuração de rede TN-C não Configuração de rede TN-C-S sim Configuração de rede TN-S sim Configuração de rede TT sim Corrente de impulso de raio (10/350 μs) 50 kA Corrente de impulso de raio (10/350) [total] 125 kA Dimensão 255V Fluxo de ar não Fusível máx. a montante 500 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 50 kA Intensidade nominal de descarga (8/20 µs) [L-N] 50 kA Intensidade nominal de descarga (8/20 µs) [N-PE] 125 kA LPZ 0→2 Número de polos 1 OBO_Corrente de carga nominal (terminal de entrada/de saída) 125 A Outras configurações de rede não Permissões VDE Resistência a curto-circuito 10 kA Secção transversal do condutor rígida (de um fio/vários fios) máx. 50 mm² Sinalização à distância não Sinalização no aparelho nenhuma Temperatura operacional máx. 85 °C Temperatura operacional mín. -40 °C Tempo de resposta <100 ns Tensão contínua máxima (N-PE) 255 V Tensão continua máxima CA 255 Tensão máxima de funcionamento (L-N) 255 V Tensão nominal CA (50 / 60 Hz) 230 V Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de energia AC Tipo de montagem Calha DIN de 35 mm Versão 3+NPE Versão do polo 3+N/PE Dimensões

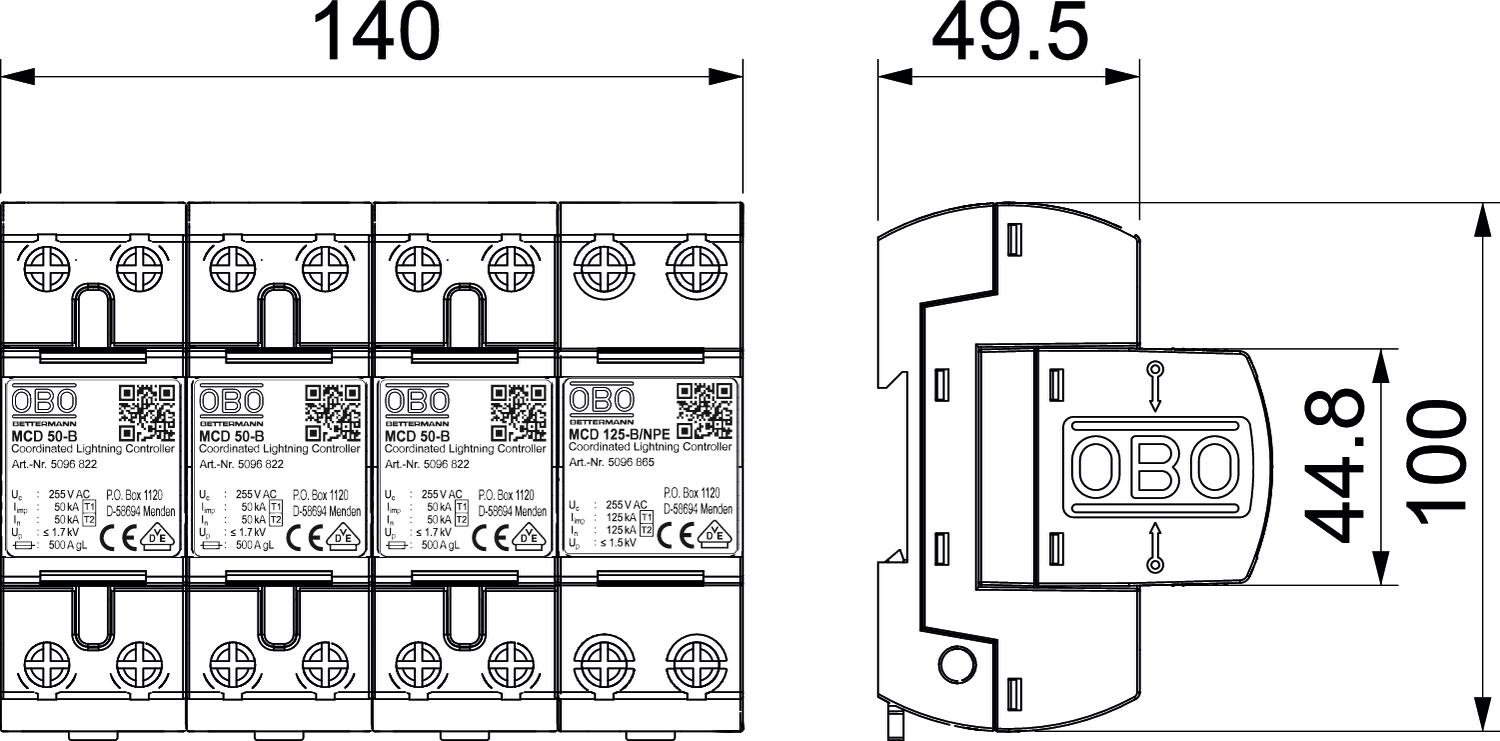

Altura 69 mm Comprimento 100 mm Largura 140 mm Opções de ligação
Nível de proteção [L-N] ≤1,7 Potência de dissipação (8/20 µs) [total] 125 kA Proteção máxima da rede elétrica contra sobretensões 500 Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica 10 kA Secção transversal do condutor rígida (de um fio/vários fios) mín. 10 mm² - Todos os tipos
