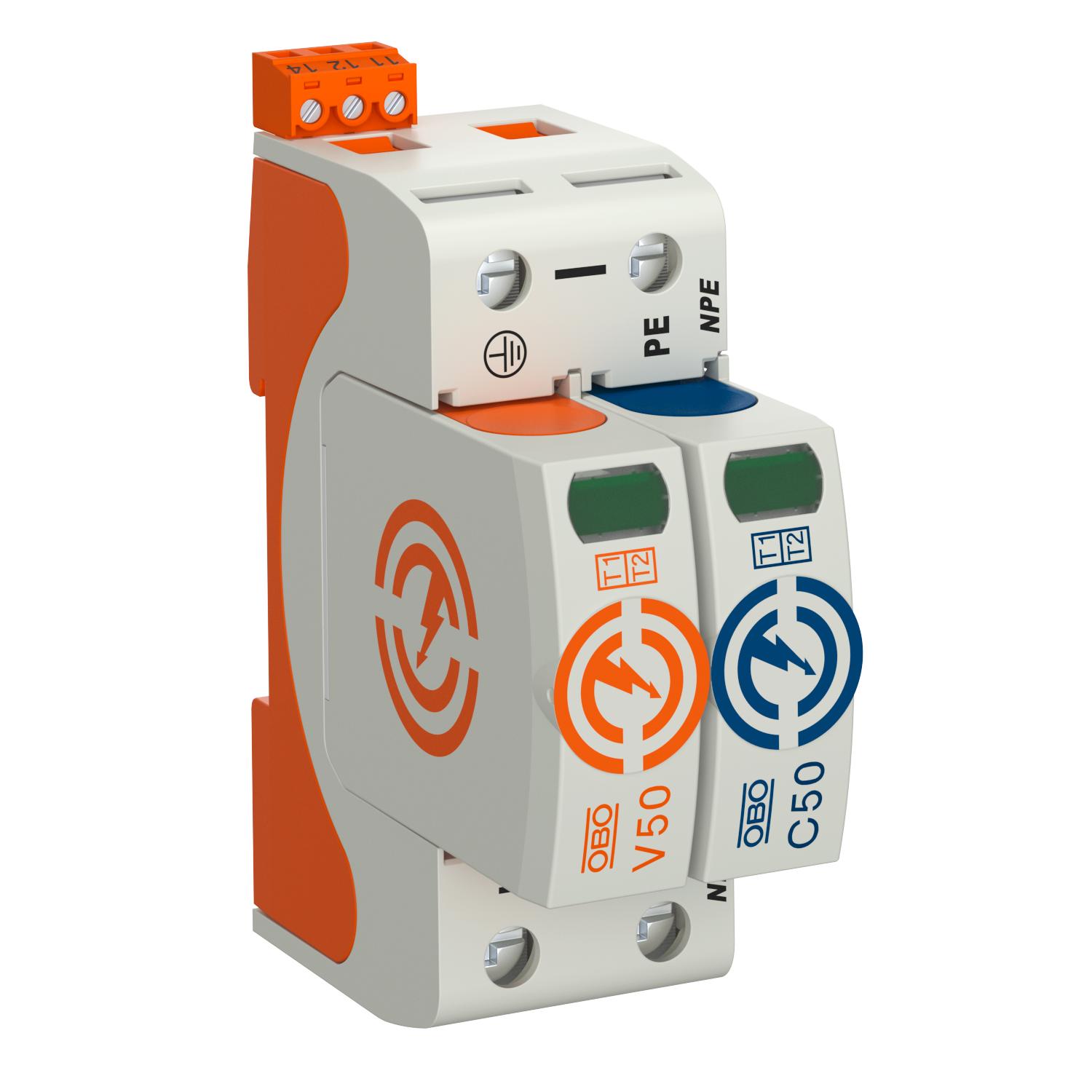

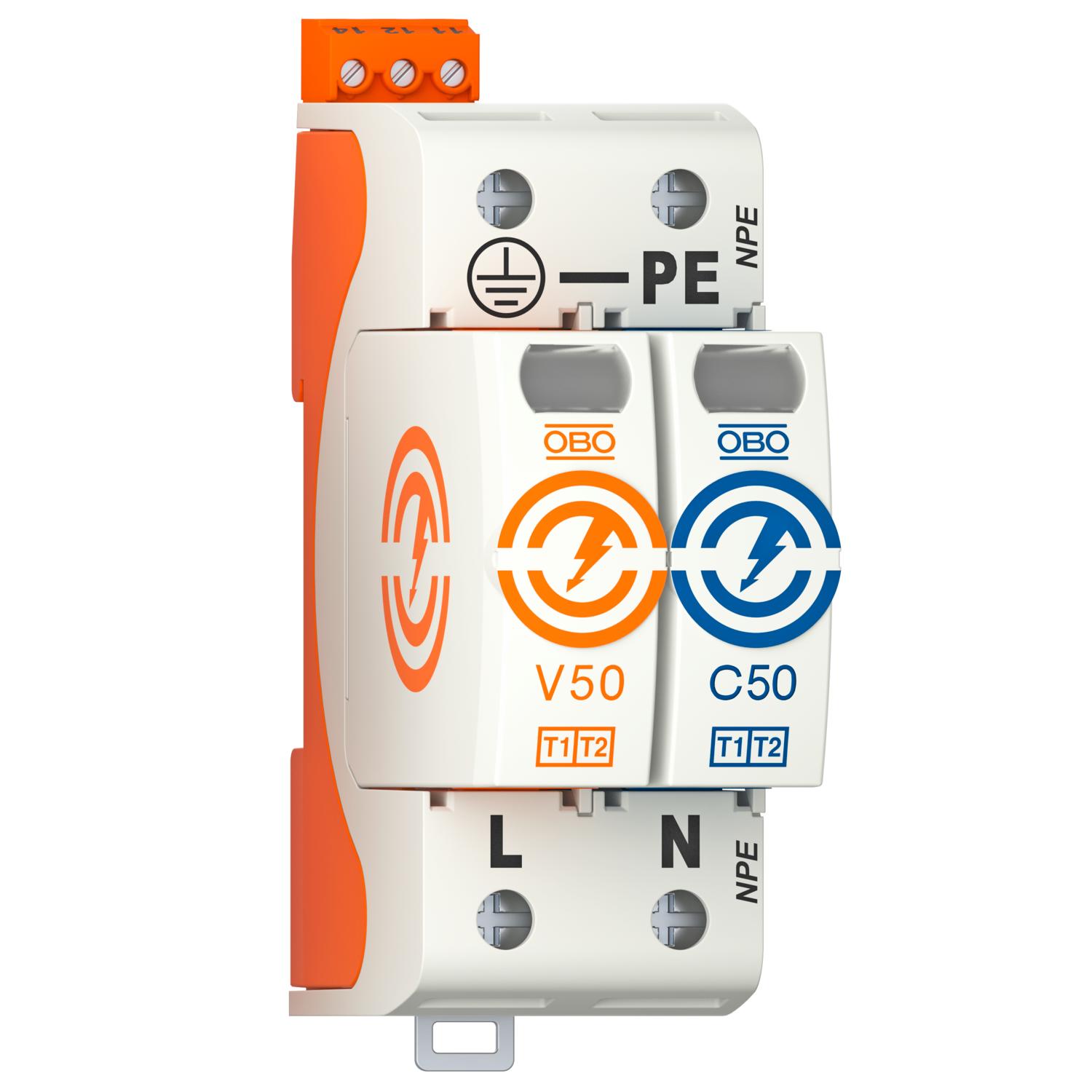

Dados técnicos
| Binário |
4
Nm
|
| Capacidade de extinção de "follow current" (eff) [N-PE] |
0,1
kA
|
| Classificação segundo EN 61643-11 |
Tipo 1+2
|
| Classificação segundo IEC 61643-1 |
classe I+II
|
| Configuração de rede |
outros
|
| Configuração de rede TN |
sim
|
| Configuração de rede TN-C-S |
sim
|
| Configuração de rede TN-S |
sim
|
| Configuração de rede TT |
sim
|
| Corrente de impulso de raio (10/350 μs) |
12,5
kA
|
| Corrente de impulso de raio (10/350) [total] |
25
kA
|

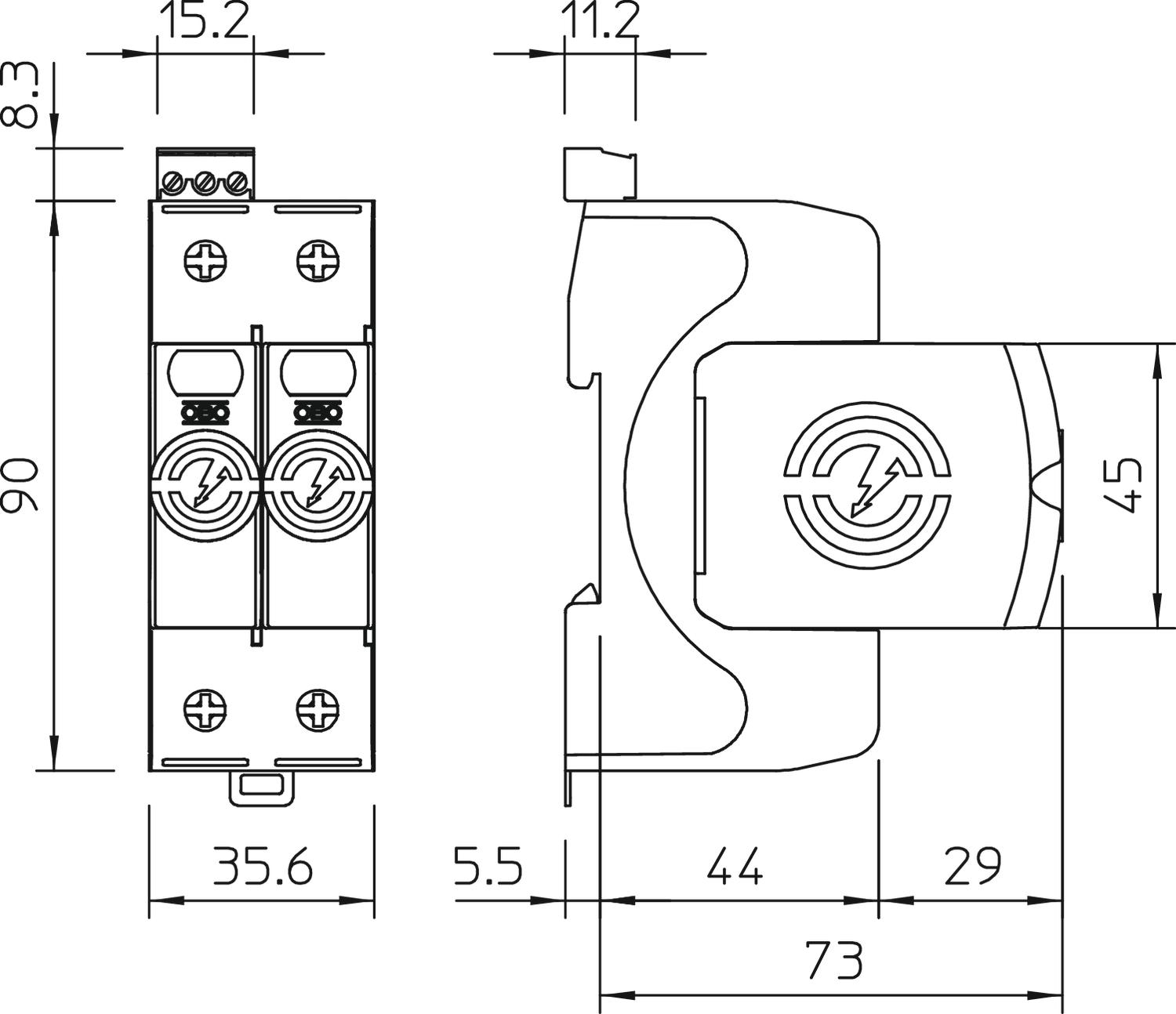

| Dimensão |
280V
|
| Fluxo de ar |
não
|
| Fusível integrado |
não
|
| Fusível máx. a montante |
160
A
|
| Grau de proteção |
IP20
|
| Intensidade nominal de descarga (8/20 µs) |
30
kA
|
| Intensidade nominal de descarga (8/20 µs) [L-N] |
30
kA
|
| Material da caixa |
PA UL 94 V-0
|
| Número de polos |
2
|
| Permissões |
VDE
|
| Potência de dissipação máxima (8/20 μs) |
50
kA
|
| Potência de dissipação máxima (8/20 μs) [L-N] |
50
kA
|
| Secção transversal do condutor flexível (de fio fino) |
2
AWG
|
| Secção transversal do condutor flexível (de fio fino) |
35
mm²
|
| Secção transversal do condutor rígida (de um fio/vários fios) máx. |
2
AWG
|
| Secção transversal do condutor rígida (de um fio/vários fios) máx. |
35
mm²
|
| Secção transversal do condutor rígida (de um fio/vários fios) mín. |
16
AWG
|
| Secção transversal flexível (de fio fino) mín. |
1,5
mm²
|
| Secção transversal flexível (de fio fino) mín. |
16
AWG
|
| Sinalização à distância |
sim
|
| Sinalização no aparelho |
ótico
|
| Sobretensão temporária [N-PE] - withstand mode - 200 ms |
1200
V
|
| Temperatura operacional máx. |
80
°C
|
| Temperatura operacional mín. |
-40
°C
|
| Tempo de resposta |
<25
ns
|
| Tensão contínua máxima (N-PE) |
255
V
|
| Tensão continua máxima CA |
280
|
| Tensão máxima de funcionamento (L-N) |
280
V
|
| Tensão nominal CA (50 / 60 Hz) |
230
V
|
| Tensão residual [L-N] @ 12,5 kA |
1
kV
|
| Tipo de cabo para aparelhos de proteção contra sobretensões |
Cabo de energia AC
|
| Tipo de montagem |
Calha DIN de 35 mm
|

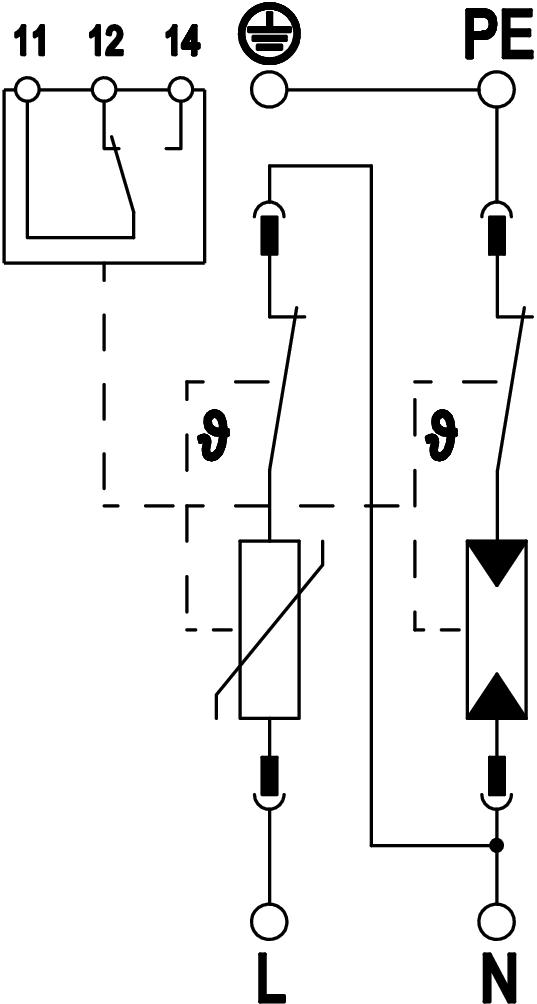

| Versão do polo |
1+N/PE
|
Opções de ligação
| Contactos FM |
Inversor
|
| Nível de proteção em conjunto [L-PE] |
2,5
kV
|
| Nível de proteção [L-N] |
≤1,3
|
| Potência de comutação CA |
230 V; 0,5 A
|
| Potência de comutação CC |
230 V; 0,1 A / 75 V; 0,5 A
|
| Potência de dissipação (8/20 µs) [total] |
80
kA
|
| Proteção máxima da rede elétrica contra sobretensões |
160 A gL/gG
|
| Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica |
50 kA eff
|
| Secção transversal de ligação bornes FM máx. |
1,5
mm²
|
| Secção transversal de ligação bornes FM máx. |
16
AWG
|
| Secção transversal de ligação bornes FM mín. |
21
AWG
|
| Secção transversal de ligação bornes FM mín. |
0,5
mm²
|
| Secção transversal do condutor rígida (de um fio/vários fios) mín. |
1,5
mm²
|
| Sobretensão temporária [L-N] - fail safe mode - 120 min |
440
V
|
| Sobretensão temporária [L-N] - withstand mode - 5 s |
335
V
|
| SPD segundo a UL 1449 |
Tipo 4
|
| Tensão residual [L-N] @ 1 kA |
0,7
kV
|
| Tensão residual [L-N] @ 5 kA |
0,8
kV
|
