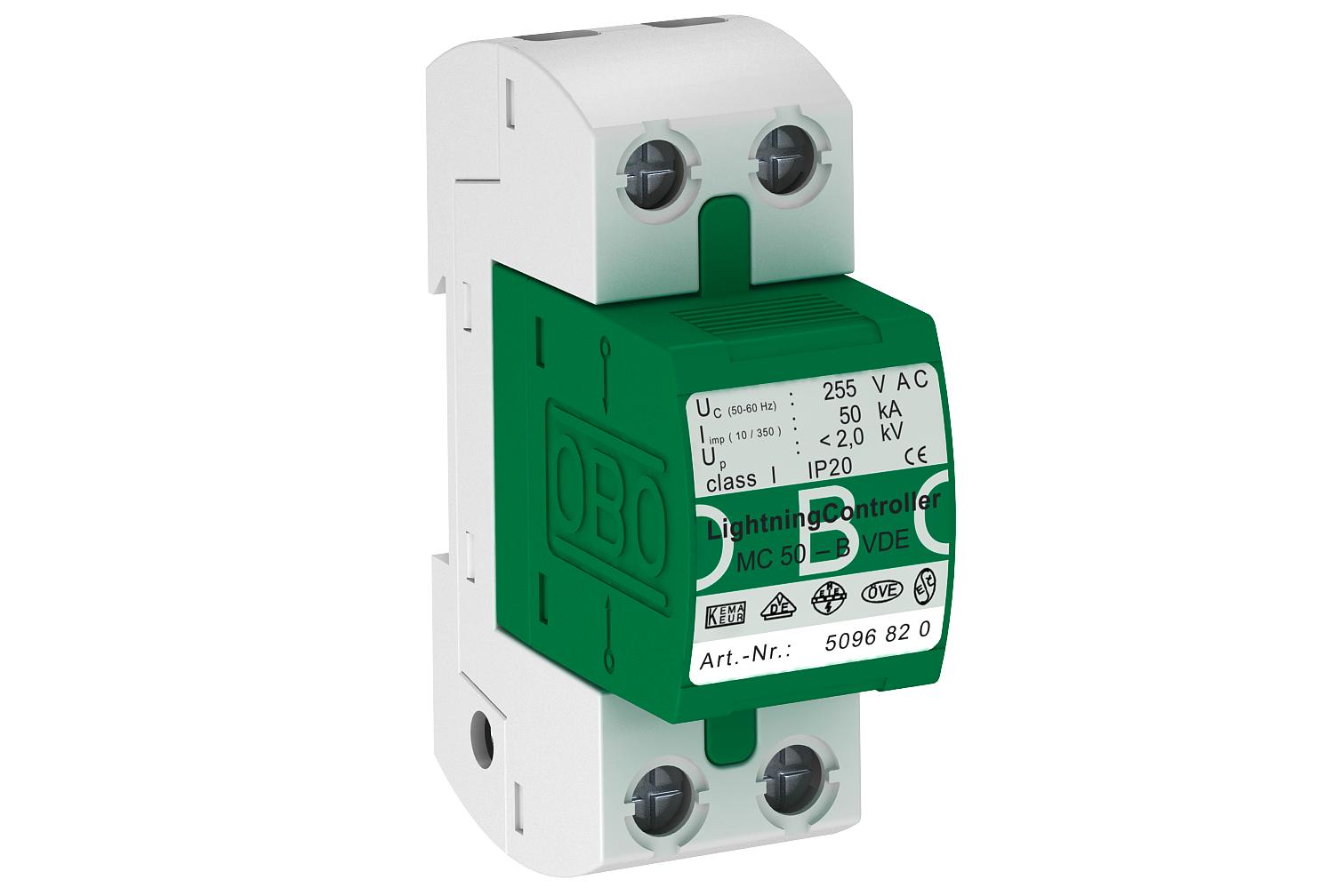

Descarregador de corrente de raio, 1 polo
Ref. 5096847 | EAN 4012195966388
- Descrição do produto
-
Descrição do produto
Descarregador tipo 1, de acordo com DIN EN 61643-11, para interface 0 em 1 (LPZ), de acordo com o conceito de zona de proteção contra raios, de acordo com IEC 61312-1 ou VDE 0185-305 (IEC 62305)
• Módulo e base, com módulo encaixável
• Capacidade de dissipação 50 kA (10/350 µs) por polo
• Nível de proteção <2,0 kV
• A linha segue a corrente de extinção de 25 kA Ipeak
• Inclui tampas para assinalar as ligações
• Espaço livre de faísca encapsulado e sem insuflação: pode ser usado em quadros de distribuidores convencionais
Exemplo de aplicação: plantas industriais; condutor de descargas atmosféricas de acordo com VDE-AR-N 4100 para a área do pré-contador.
Nota: é necessário, no total, 5 m de cabo como comprimento de desacoplamento para a proteção contra sobretensões.
-
- Dados técnicos
-
Dados técnicos
Capacidade de extinção de "follow current" (eff) [N-PE] 25 kA Classe de verificação tipo 1 sim Classificação segundo EN 61643-11 Tipo 1 Classificação segundo IEC 61643-1 classe I Configuração de rede outros Corrente de impulso de raio (10/350 μs) 50 kA Corrente de impulso de raio (10/350) [total] 50 kA Dimensão 255V Fluxo de ar não Fusível máx. a montante 500 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 50 kA LPZ 0→1 Resistência a curto-circuito 25 kA Secção transversal do condutor rígida (de um fio/vários fios) máx. 50 mm² Sinalização à distância não Sinalização no aparelho nenhuma Temperatura operacional máx. 85 °C Temperatura operacional mín. -40 °C Tempo de resposta <100 ns Tensão continua máxima CA 255 Tensão nominal CA (50 / 60 Hz) 230 V Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de energia AC Tipo de montagem Calha DIN de 35 mm Versão Conjunto completo 1 polo; 255V Versão do polo 1 Versão verificada quanto a explosões não Dimensões

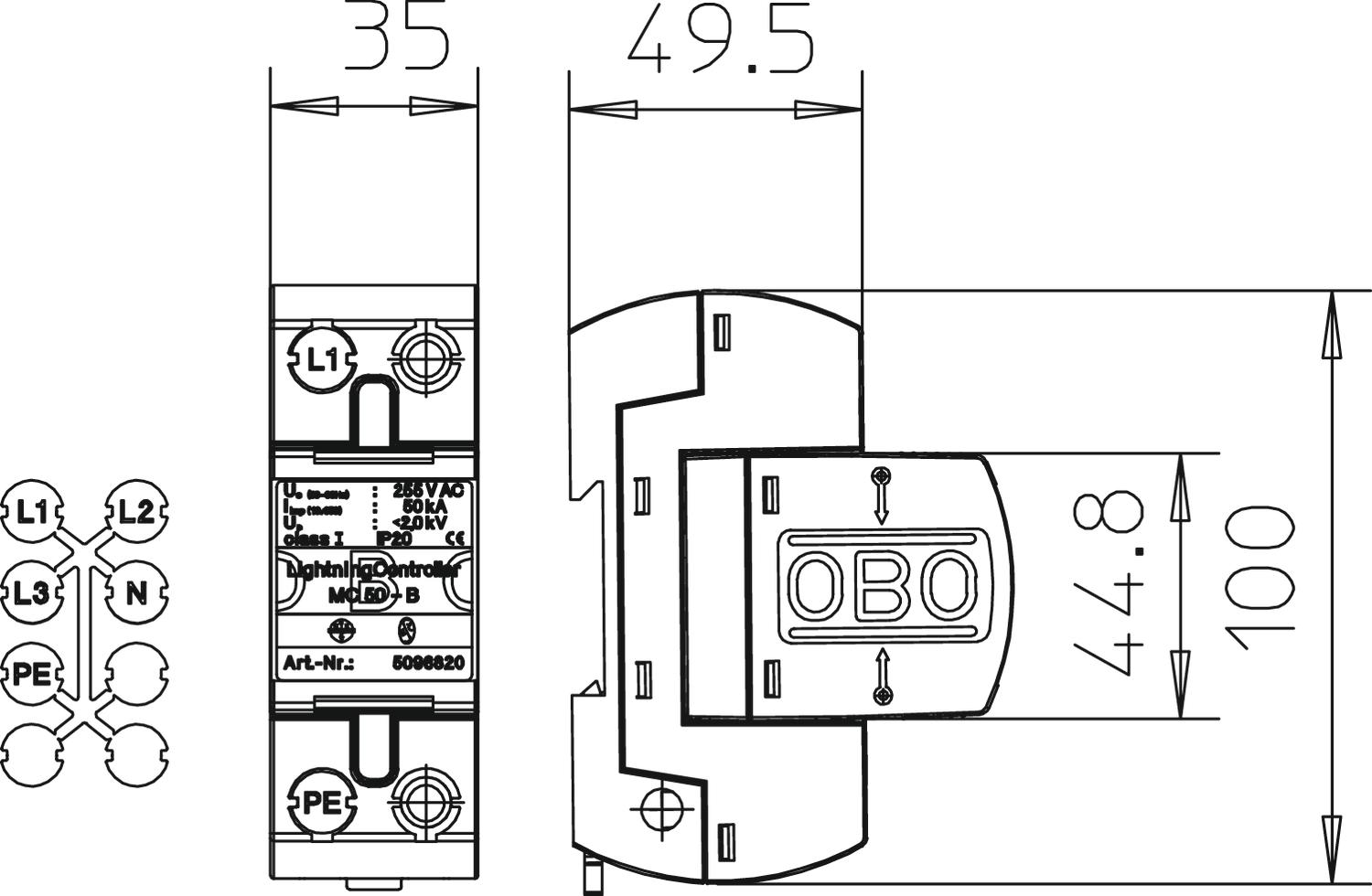

Altura 69 mm Comprimento 100 mm Largura 35 mm Opções de ligação
Potência de dissipação (8/20 µs) [total] 50 kA Proteção máxima da rede elétrica contra sobretensões 500 Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica 25 kA Secção transversal do condutor rígida (de um fio/vários fios) mín. 10 mm² SPD segundo a UL 1449 Tipo 1 - Todos os tipos
