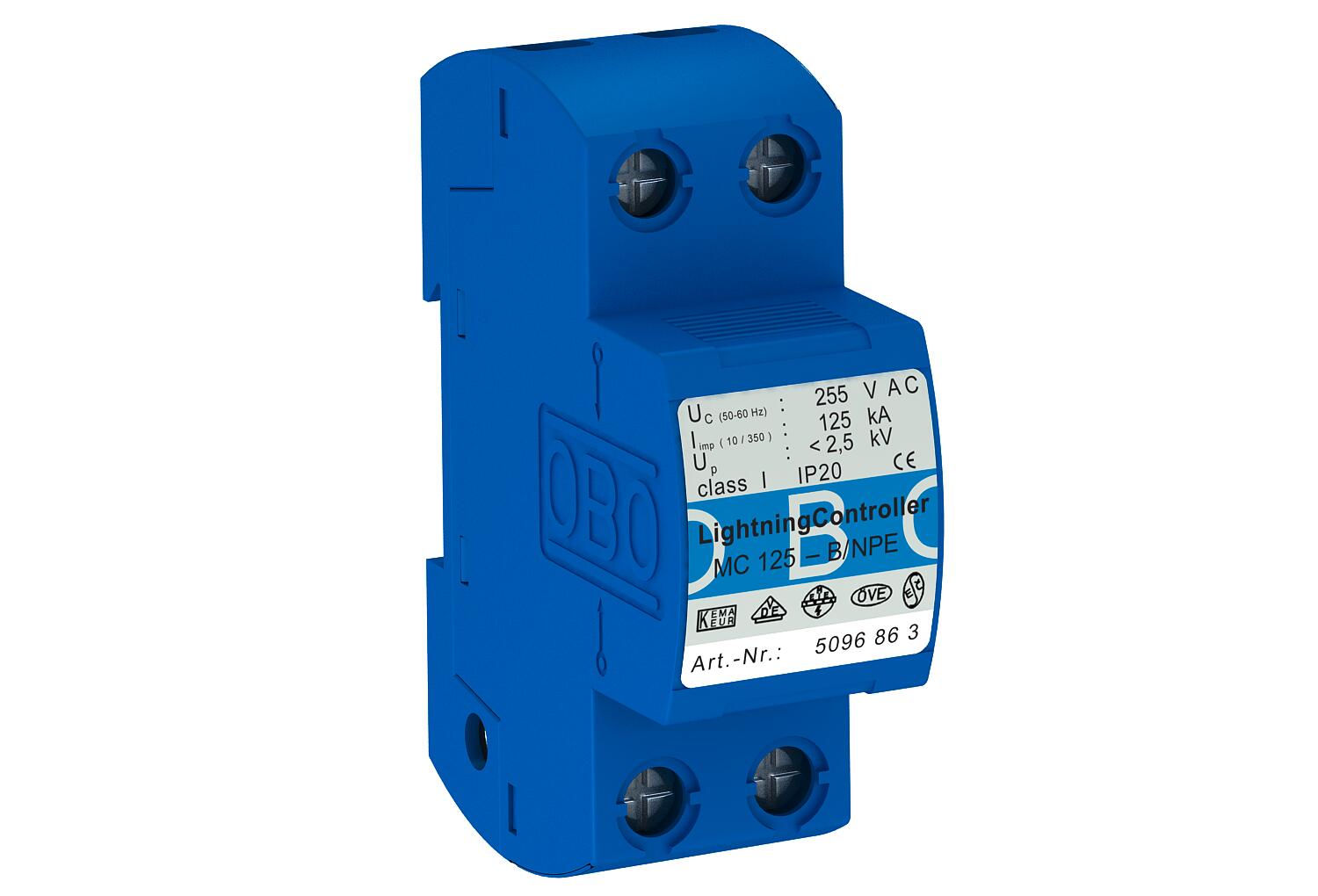

Descarregador de corrente de raio, 1 polo NPE
Ref. 5096863 | EAN 4012195966449
- Descrição do produto
-
Descrição do produto
Para a aplicação em sistemas de TN-S e TT como explosor de equipotencial N-PE tipo 1 (classe B) IEC 61643, para interface 0 em 1 (LPZ) de acordo com o conceito de zonas de proteção contra descargas atmosféricas conforme a IEC 61312-1 ou DIN VDE 0185-305 parte 4 para a aplicação como explosor de equipotencial entre N e PE.
• Corresponde à VDE-AR-N 4100
• Capacidade de descarga 125 kA (10/350 µs)
• Incl. tampas para assinalar as ligações
• Nível de proteção <2,5kV
• Explosor sem insuglação: é possível a aplicação em quadros d ditribuição
Exemplo de aplicação: descarregador atmosférico conforme VDE-AR-N 4100 para a área do pré-contador.
Nota: é necessário, no total, 5 m de cabo como comprimento de desacoplamento para a proteção contra sobretensões.
-
- Dados técnicos
-
Dados técnicos
Capacidade de extinção de "follow current" (eff) [N-PE] 0,1 kA Classe de verificação tipo 1 sim Classificação segundo EN 61643-11 Tipo 1 Classificação segundo IEC 61643-1 classe I Configuração de rede outros Corrente de impulso de raio (10/350 μs) 50 kA Corrente de impulso de raio (10/350) [total] 125 kA Dimensão 255V Fluxo de ar não Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 50 kA LPZ 0→1 Secção transversal do condutor rígida (de um fio/vários fios) máx. 50 mm² Sinalização à distância não Sinalização no aparelho nenhuma Temperatura operacional máx. 85 °C Temperatura operacional mín. -40 °C Tempo de resposta <100 ns Tensão continua máxima CA 255 Tensão nominal CA (50 / 60 Hz) 230 V Tipo de montagem Calha DIN de 35 mm Versão 1 polo; 255V Versão do polo N/PE Versão verificada quanto a explosões não Dimensões

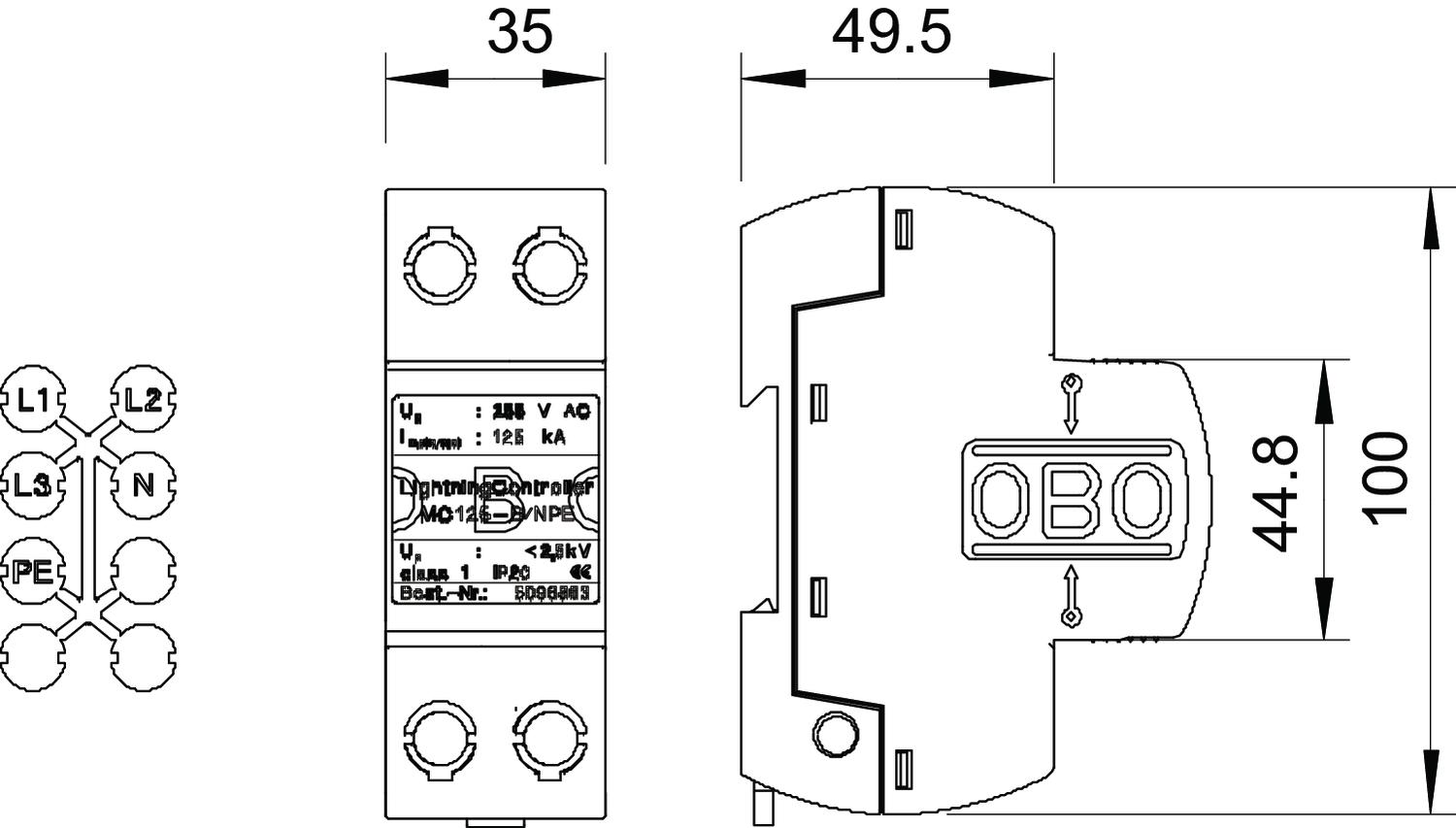

Altura 69 mm Comprimento 100 mm Largura 35 mm Opções de ligação
Potência de dissipação (8/20 µs) [total] 125 kA Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica 0 kA Secção transversal do condutor rígida (de um fio/vários fios) mín. 10 mm² - Todos os tipos
