Descarregador de corrente de raio, 3 polos + NPE
Ref. 5096878 | EAN 4012195077084
- Descrição do produto
-
Descrição do produto

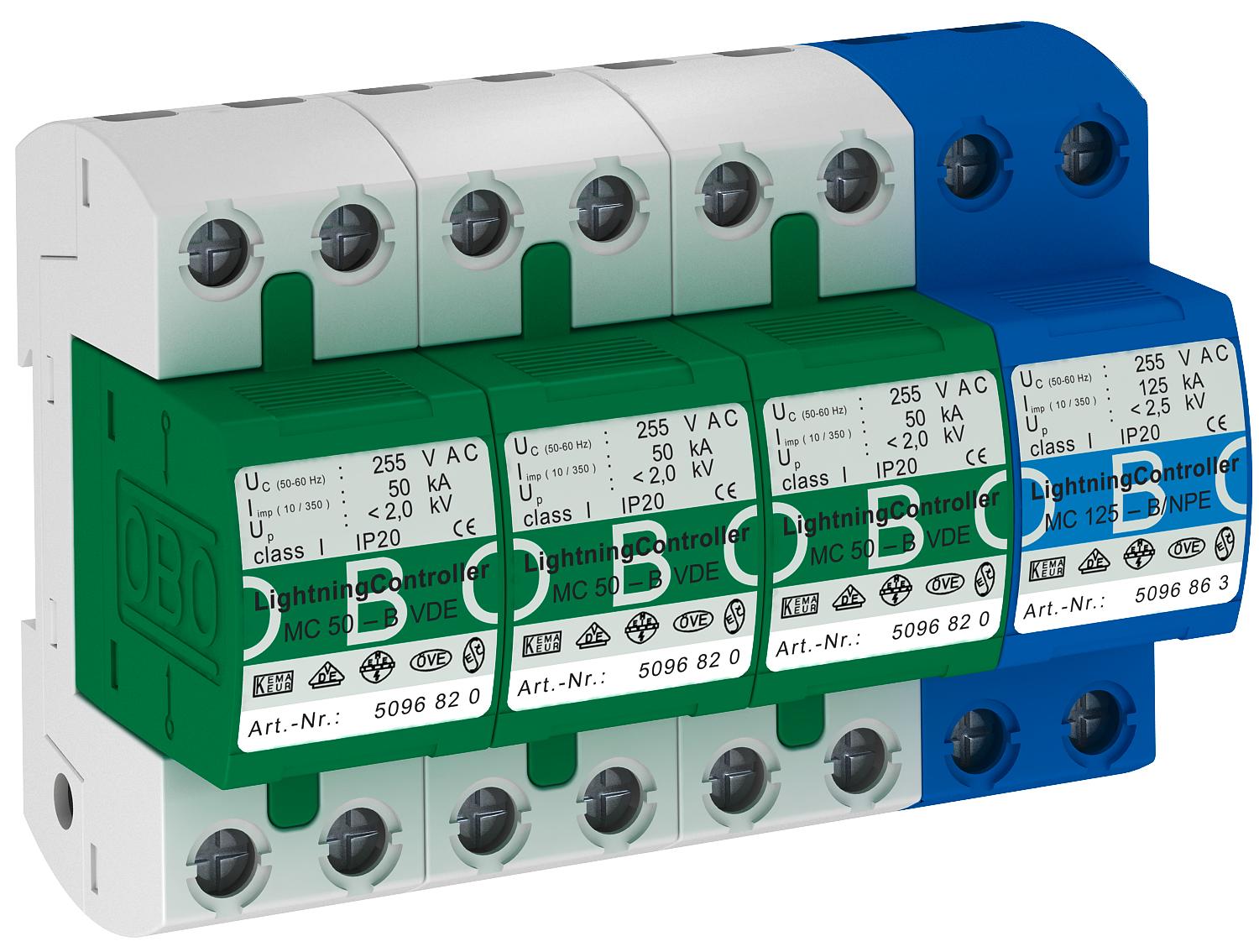

Conjunto descarregador de sobretensões, 4 polos, para aplicação em redes TN-S e TT:
Completamente pré-montado e pronto a instalar, composto por:
MC 50-B VDE: descarregador de sobretensões tipo 1 conforme a EN 61643-11 para
interface 0 em 1 (LPZ) de acordo com o conceito de zonas de proteção contra descargas atmosféricas
conforme IEC 61312-1 ou DIN VDE 0185-305.
MC 125-B/NPE: N-PE-Funkenstrecke Typ 1 nach IEC 61643 für den Einsatz in TN-S- und TT-Systemen.
• Certificação VDE-AR-N 4100
• Módulo e base, de encaixe
• Capacidade de descarga 50 kA (10/350 μs) por polo
• Com capacidade de extinção de "follow current" 25 kA Ipeak
• Inclui tampas de encaixe para assinalar as ligações
• Explosor blindado sem insuflação
• Possibilidade de aplicação em caixas de distribuição convencionais.
Exemplo de apilicação: áreas industriais; descarregador atmosférico conforme a diretiva VDE-AR-N 4100 para área do pré-contador.
Nota: é necessário, no total, 5 m de cabo como comprimento de desacoplamento para a proteção contra sobretensões.
-
- Dados técnicos
-
Dados técnicos
Capacidade de extinção de "follow current" (eff) [N-PE] 25 kA Classe de verificação tipo 1 sim Classificação segundo EN 61643-11 Tipo 1 Classificação segundo IEC 61643-1 classe I Configuração de rede outros Corrente de impulso de raio (10/350 μs) 50 kA Corrente de impulso de raio (10/350) [total] 125 kA Dimensão 255V Fluxo de ar não Fusível máx. a montante 500 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 50 kA LPZ 0→1 Resistência a curto-circuito 25 kA Secção transversal do condutor rígida (de um fio/vários fios) máx. 50 mm² Sinalização à distância não Sinalização no aparelho nenhuma Temperatura operacional máx. 85 °C Temperatura operacional mín. -40 °C Tempo de resposta <100 ns Tensão continua máxima CA 255 Tensão nominal CA (50 / 60 Hz) 230 V Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de energia AC Tipo de montagem Calha DIN de 35 mm Versão 3+NPE Versão do polo 3+N/PE Versão verificada quanto a explosões não Dimensões

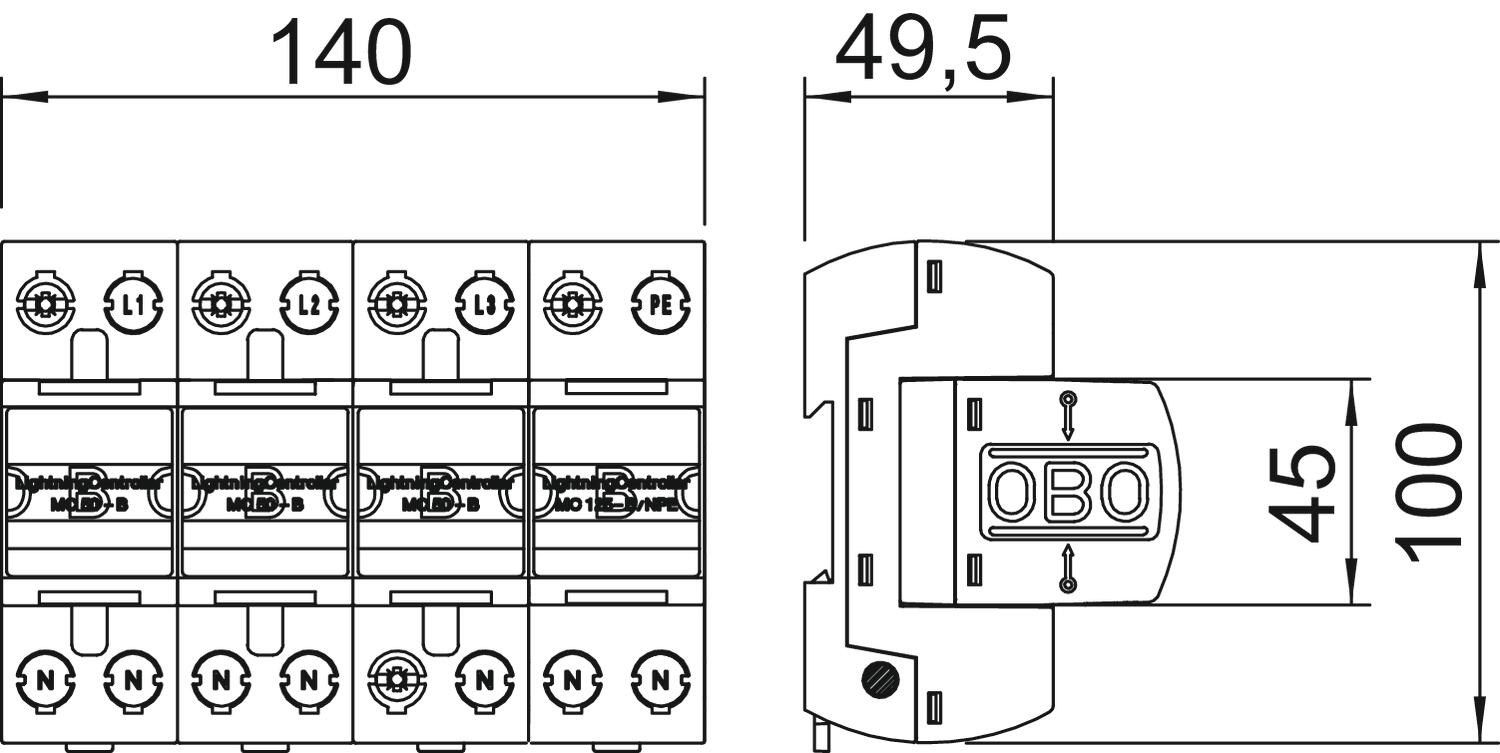

Altura 69 mm Comprimento 100 mm Largura 140 mm Opções de ligação
Potência de dissipação (8/20 µs) [total] 125 kA Proteção máxima da rede elétrica contra sobretensões 500 Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica 25 kA Secção transversal do condutor rígida (de um fio/vários fios) mín. 10 mm² - Todos os tipos
