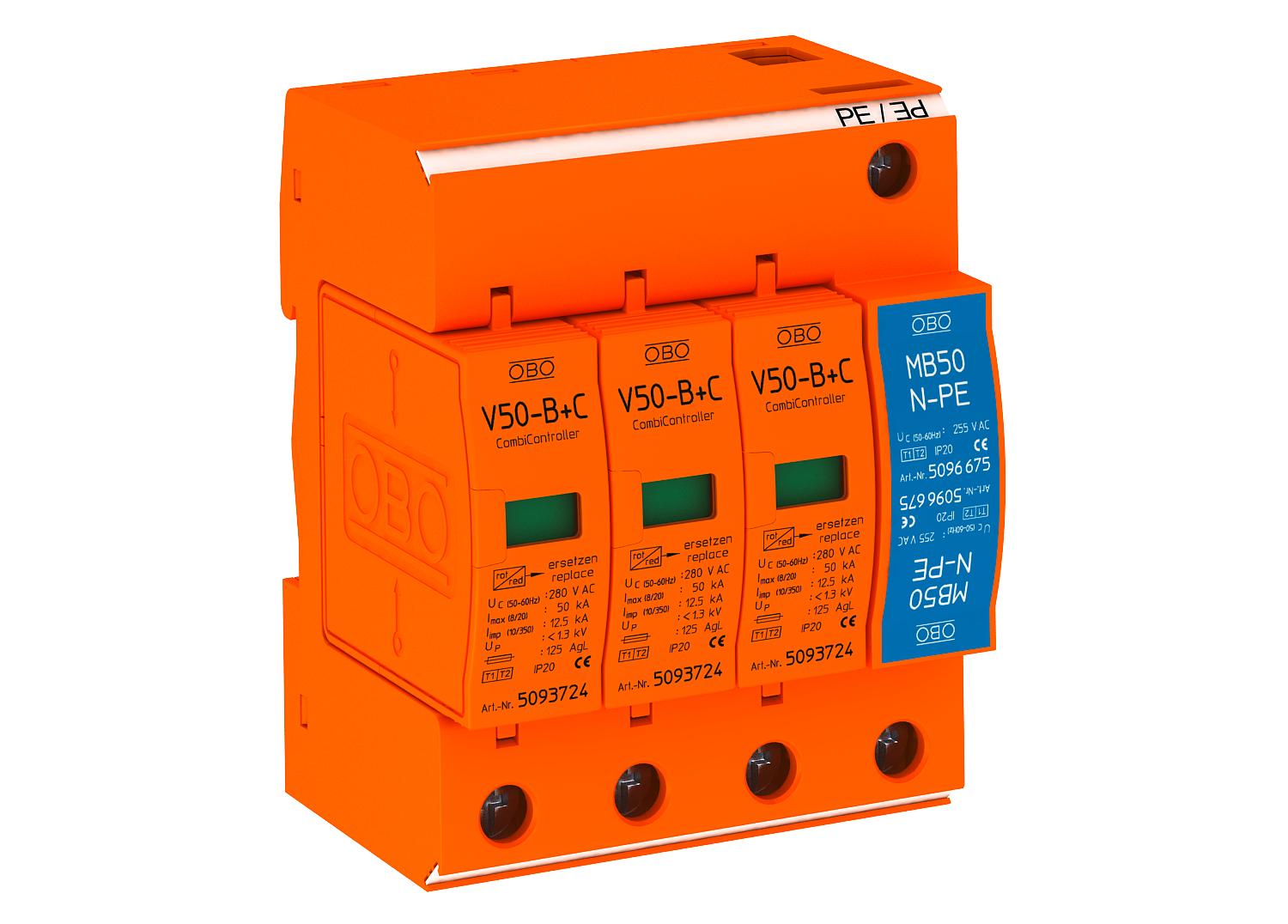

Descarregador de corrente de raio e sobretensões, 3 polos + NPE

Ref. 5093654 | EAN 4012195425120

5093654 / V50-B+C 3+NPE
3
280
IP20
Descrição do produto

Descrição do produto

Descarregador combinado, descarregador de descargas atmosféricas e de sobretensões tipo 1+2 conforme DIN EN 61643-11.


• Para ligação equipotencial de proteção contra descargas atmosféricas conforme a VDE 0185-
305 (IEC 62305)
• Capacidade de descarga de correntes de raio 12,5 kA (10/350) por polo e total de até 50kA
(10/350)
• Universalmente adequado para sistemas TN e TT
• Com multibase, módulo com terminais de conexão múltipla
• Unidade completa, composta por módulo e base, pré-montada e pronta para ligação
• Descarregador, enfichável, com dispositivo dinâmico de separação
• Com indicador visual de funcionamento
• Nível de proteção < 1,3 kV
• Descarregador varistor de óxido de zinco encapsulado para aplicação em caixas de distribuição
• Ligações identificadas

Aplicação: Compensação de potencial para proteção contra descargas atmosféricas para edifícios
com sistemas de proteção contra raios das classes III e IV e em caixas de distribuição convencionais.
* Conjunto completo = base e módulo de substituição
  • 5 anos de garantia
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • EurAsian Conformity
  • Dispositivo de proteção combinado do tipo 1 e tipo 2
  • Transição de LPZ 0 a 2.
  • Base Multibase

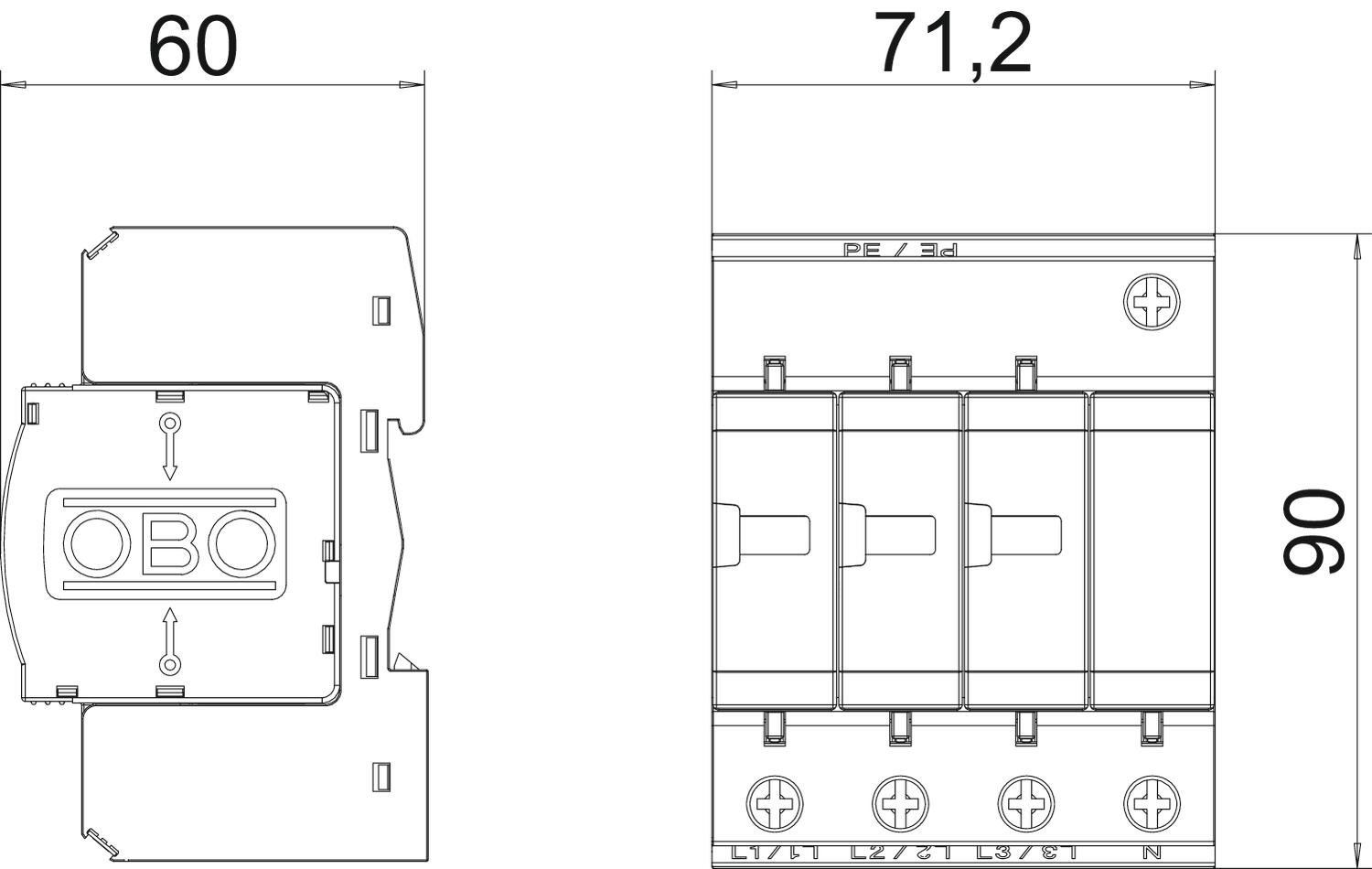

Dados técnicos

Dados técnicos

Classificação segundo EN 61643-11 Tipo 1+2
Classificação segundo IEC 61643-1 classe I+II
Configuração de rede outros
Configuração de rede DC não
Configuração de rede IT não
Configuração de rede TN sim
Configuração de rede TN-C não
Configuração de rede TN-C-S sim
Configuração de rede TN-S sim
Configuração de rede TT sim
Corrente de impulso de raio (10/350 μs) 12,5 kA
Corrente de impulso de raio (10/350) [total] 50 kA
Dimensão 280V
Fluxo de ar não
Fusível integrado não
Fusível máx. a montante 125 A
Grau de proteção IP20
Intensidade nominal de descarga (8/20 µs) 30 kA
Intensidade nominal de descarga (8/20 µs) [L-N] 30 kA
Intensidade nominal de descarga (8/20 µs) [N-PE] 50 kA
LPZ 0→2
Número de polos 3
Outras configurações de rede não
Potência de dissipação máxima (8/20 μs) 50 kA
Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm²
Secção transversal flexível (de fio fino) mín. 25 mm²
Sinalização à distância não
Sinalização no aparelho ótico
Temperatura operacional máx. 80 °C
Temperatura operacional mín. -40 °C
Tempo de resposta <25 ns
Tensão contínua máxima (N-PE) 255 V
Tensão continua máxima CA 280
Tensão nominal CA (50 / 60 Hz) 230 V
Tipo de montagem Calha DIN de 35 mm
Versão 3+NPE
Versão do polo 3

Opções de ligação

Nível de proteção [L-N] ≤1,3
Potência de dissipação (8/20 µs) [total] 50 kA
Proteção máxima da rede elétrica contra sobretensões 125
Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm²
Todos os tipos

Todos os tipos

Tipo Versão do polo Tensão continua máxima CA Grau de proteção Ref. Quantidade Qte. minima fornec.
V50-B+C 3+NPE 3 280 IP20 5093654
1 Unidade
