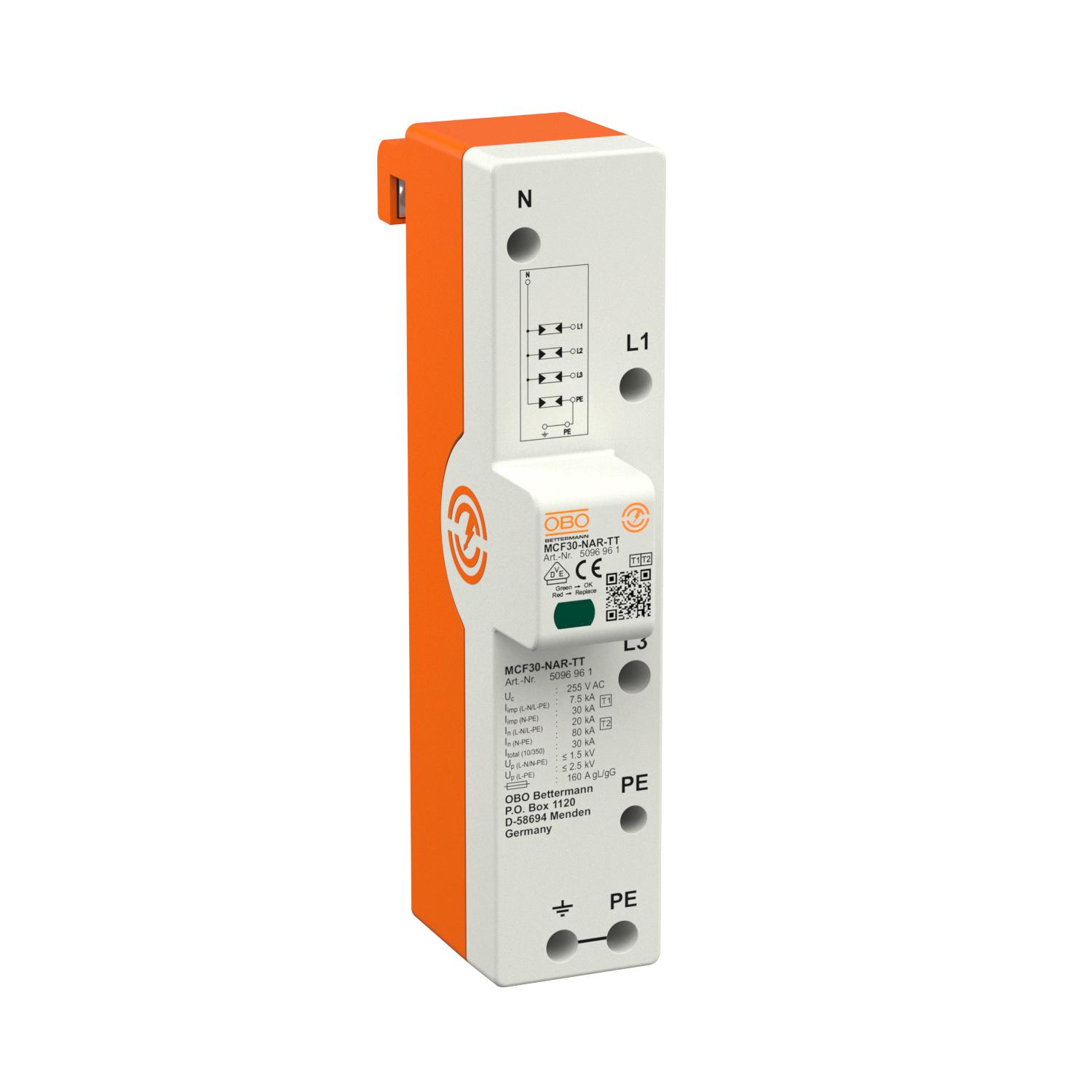

Descarregador tipo 1+2 para montagem em barramentos de 40 mm, para sistemas TN-S e TT
• Nível de proteção <1,5 kV para proteção dos aparelhos terminais • Compensação de potencial para proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305) • Capacidade de descarga de correntes de raio até 30 kA (10/350) 3+NPE • Cumpre os requisitos da VDE 0100-534 (IEC 60364-5-53) • Capacidade de extinção da corrente de seguimento até 50 kA, proteção prévia por fusível máx. até 160 A gL/gG • Explosores de equipotencial para aplicação na área do pré-contador conforme a VDE-AR-N 4100
Aplicação: edifícios com exposição de linhas aéreas.
Dados técnicos
Dados técnicos
Binário
3,5
Nm
Capacidade de extinção de "follow current" (eff) [N-PE]
0,1
kA
Classificação segundo EN 61643-11
Tipo 1+2
Classificação segundo IEC 61643-1
classe I+II
Configuração de rede
TN-S, TT
Configuração de rede TN
sim
Configuração de rede TN-C-S
sim
Configuração de rede TN-S
sim
Configuração de rede TT
sim
Corrente de impulso de raio (10/350 μs)
7,5
kA
Corrente de impulso de raio (10/350) [total]
30
kA
Dimensão
255V
Fusível máx. a montante
160
A
Grau de proteção
IP20
Intensidade nominal de descarga (8/20 µs)
20
kA
Intensidade nominal de descarga (8/20 µs) [L-N]
20
kA
Intensidade nominal de descarga (8/20 µs) [N-PE]
80
kA
Material da caixa
PA UL 94 V-0
Permissões
VDE
Potência de dissipação máxima (8/20 μs)
50
kA
Potência de dissipação máxima (8/20 μs) [L-N]
50
kA
Potência de dissipação nominal máxima (8/20 μs) [N-PE]
100
kA
Secção transversal do condutor flexível (de fio fino)
2
AWG
Secção transversal do condutor flexível (de fio fino)
35
mm²
Secção transversal do condutor rígida (de um fio/vários fios) máx.
2
AWG
Secção transversal do condutor rígida (de um fio/vários fios) máx.
35
mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.
7
AWG
Secção transversal flexível (de fio fino) mín.
10
mm²
Secção transversal flexível (de fio fino) mín.
7
AWG
Sinalização à distância
não
Sinalização no aparelho
ótico
Sobretensão temporária [N-PE] - withstand mode - 200 ms
1200
V
Temperatura operacional máx.
80
°C
Temperatura operacional mín.
-40
°C
Tempo de resposta
<100
ns
Tensão contínua máxima (N-PE)
255
V
Tensão continua máxima CA
255
Tensão máxima de funcionamento (L-N)
255
V
Tensão nominal CA (50 / 60 Hz)
230
V
Tipo de cabo para aparelhos de proteção contra sobretensões
Cabo de energia AC
Tipo de montagem
Barramento 40 mm
Versão
3+NPE
Versão do polo
3+N/PE
Dimensões
Altura
109
mm
Comprimento
226
mm
Largura
50
mm
Opções de ligação
Nível de proteção em conjunto [L-PE]
2,5
kV
Nível de proteção [L-N]
≤1,5
Potência de dissipação (8/20 µs) [total]
80
kA
Proteção máxima da rede elétrica contra sobretensões
160 A
Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica
50 kA eff
Secção transversal do condutor rígida (de um fio/vários fios) mín.
10
mm²
Sobretensão temporária [L-N] - fail safe mode - 120 min
442
V
Sobretensão temporária [L-N] - withstand mode - 5 s
