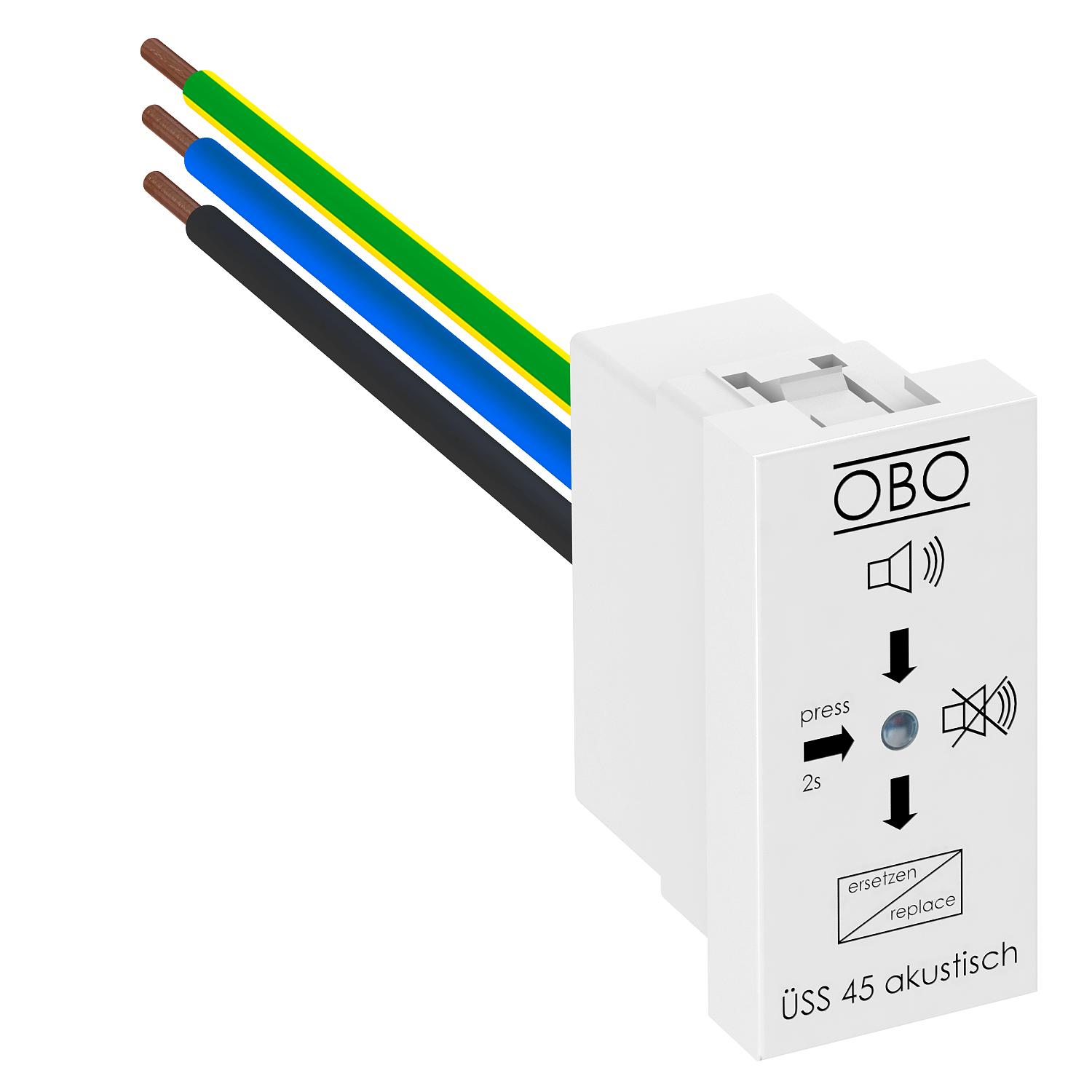

Descarregador de sobretensões para Modul 45 com sinalização acústica
Ref. 6117465 | EAN 4012196117611
- Descrição do produto
-
Descrição do produto
Proteção contra sobretensões/Proteção fina de redes, tipo 3, conforme EN 61643-11 para instalação nas calhas Rapid 45, canais de montagem de aparelhos e em sistemas de chão.
• Versão A com indicação de funções acústica (sinal sonoro pode ser desligado)
• Montagem fácil e rápida

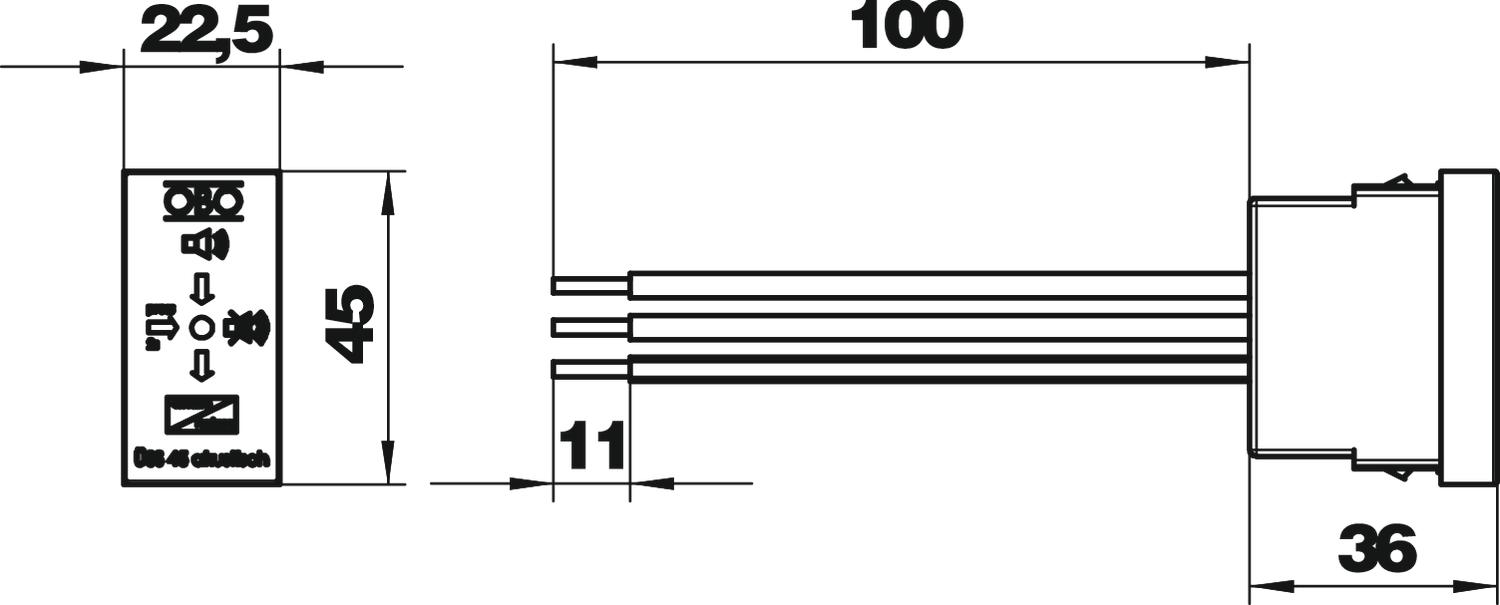

• Largura reduzida 22,5 mm
• Cores: branco puro; RAL 9010
Aplicação: O aparelho de proteção contra sobretensões protege as tomadas adjacentes e próximas.
Descarregador de sobretensões tipo 3 (classe D) conforme VDE 0675 Parte 6 - 11 (DIN EN 61643-11)
para a instalação em Calhas Rapid 45, Calhas técnicas e Sistemas de chão.
-
- Dados técnicos
-
Dados técnicos
Classe de verificação tipo 3 sim Classificação segundo EN 61643-11 Tipo 3 Classificação segundo IEC 61643-1 classe III Configuração de rede outros Cor branco puro; RAL 9010 Dimensão 255V Fluxo de ar não Fusível máx. a montante 16 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 2,5 kA LPZ 2→3 OBO_Corrente de carga nominal (terminal de entrada/de saída) 16 A Potência de dissipação máxima (8/20 μs) 5 kA Secção transversal do condutor rígida (de um fio/vários fios) máx. 1,5 mm² Sinalização à distância não Sinalização no aparelho acústico Temperatura operacional máx. 45 °C Temperatura operacional mín. -25 °C Tempo de resposta <25 ns Tensão continua máxima CA 255 Tensão nominal CA (50 / 60 Hz) 230 V Tipo de montagem Módulo Versão Indicação acústica de funcionamento Opções de ligação
Nível de proteção em conjunto [L-PE] 1500 kV Nível de proteção [L-N] ≤1500 Potência de dissipação (8/20 µs) [total] 5 kA Proteção máxima da rede elétrica contra sobretensões 16 Secção transversal do condutor rígida (de um fio/vários fios) mín. 1,5 mm² - Todos os tipos
