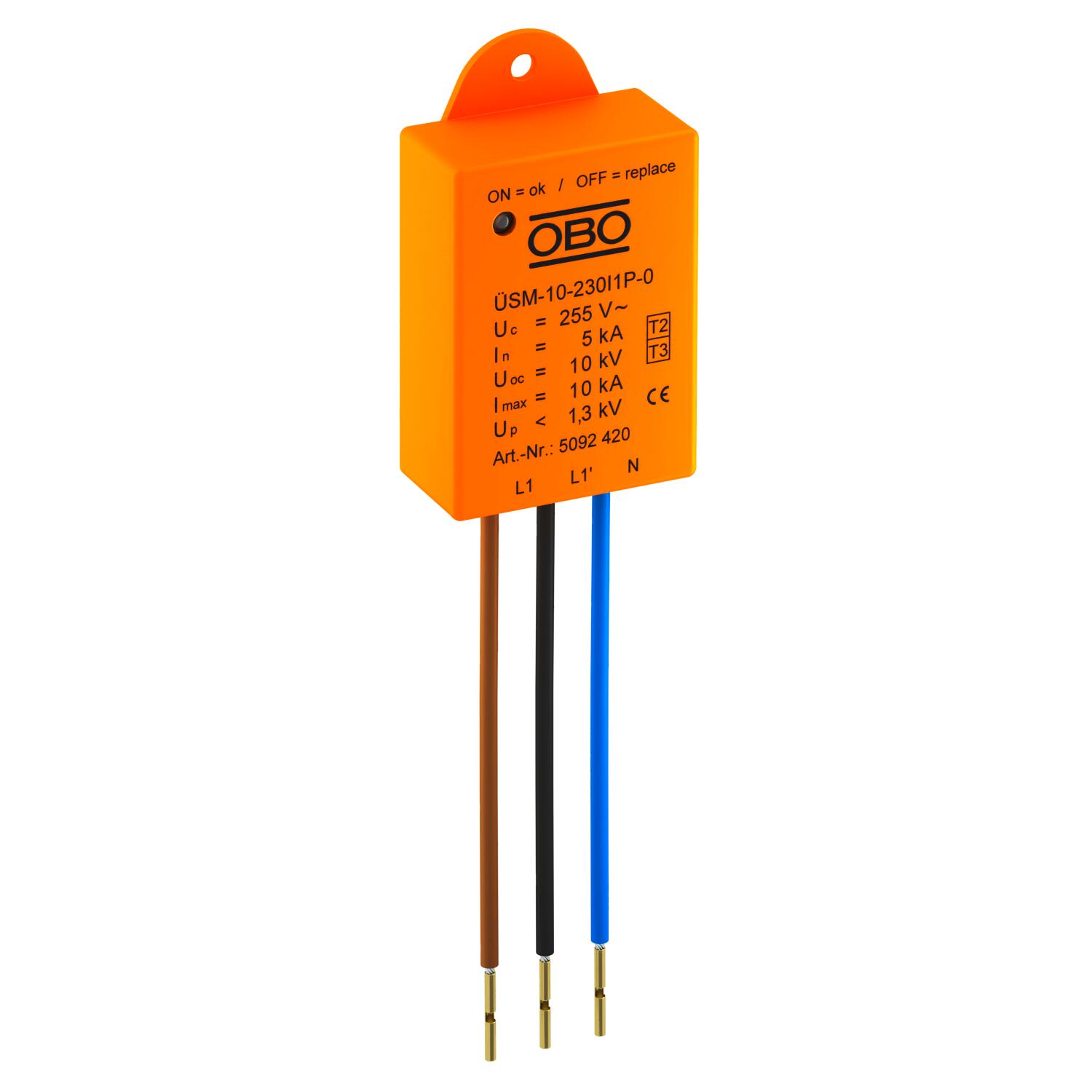

Descarregador de sobretensões ÜSM-10-230l1P+0
Ref. 5092420 | EAN 4012196426713
- Descrição do produto
-
Descrição do produto
Descarregador de sobretensões, tipo 2+3, conforme a DIN EN 61643-11 para redes 230/400V.
Adequado para proteção de equipamentos eletrónicos como, por ex., controladores LED.

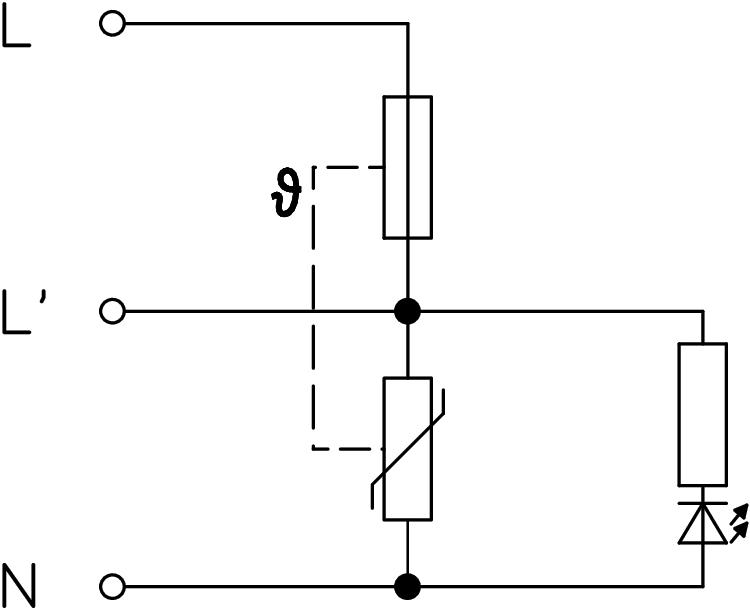

• Com indicação de funcionamento e corte do circuito de corrente de carga em caso de avaria do SPD
• Tamanho reduzido para instalação em caixas de terminais de postes ou em frente ao controlador
• Circuito de proteção com capacidade máxima de descarga de 10 kA
• Redução da sobretensão abaixo de 1300 V (nível de proteção)
• Para lâmpadas com isolamento de proteção (SK II) sem ligação PE
Aplicação: em caixas de passagem de cabos, caixas de derivação, canal de cabos até sistemas de chão.
Para proteção de aparelhos eletrónicos contra sobretensões, como p. ex. iluminação LED
-
- Dados técnicos
-
Dados técnicos
Classe de verificação tipo 2 sim Classe de verificação tipo 3 sim Classificação segundo EN 61643-11 Tipo 2+3 Classificação segundo IEC 61643-1 classe II+III Comprimento do cabo de ligação 0,09 m Dimensão 230V Fusível máx. a montante 16 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 5 kA Intensidade nominal de descarga (8/20 µs) [L-N] 5 kA Intensidade nominal de descarga (8/20 µs) [N-PE] 5 kA LPZ 1→2 OBO_Corrente de carga nominal (terminal de entrada/de saída) 16 A Potência de dissipação máxima (8/20 μs) 10 kA Potência de dissipação máxima (8/20 μs) [L-N] 10 kA Potência de dissipação nominal máxima (8/20 μs) [N-PE] 10 kA Sinalização no aparelho ótico Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão contínua máxima (N-PE) 255 V Tensão continua máxima CA 255 Tensão máxima de funcionamento (L-N) 255 V Tensão nominal CA (50 / 60 Hz) 230 V Tipo de montagem Outros Versão 1 polo sem PE para SK II Versão do polo 1 Dimensões

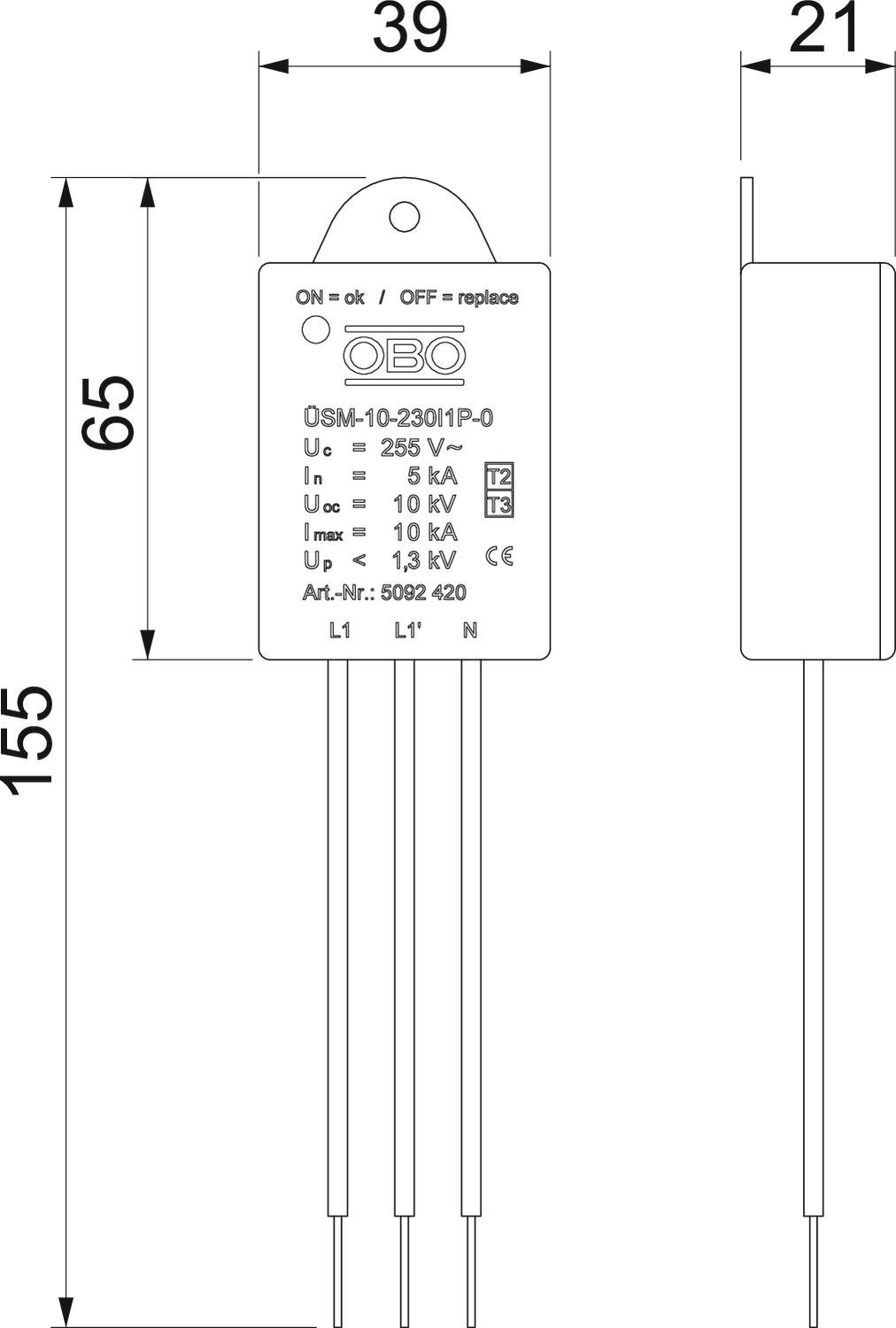

Altura 21 mm Comprimento 155 mm Largura 40 mm Opções de ligação
Nível de proteção [L-N] ≤1300 Proteção máxima da rede elétrica contra sobretensões 16 - Todos os tipos
