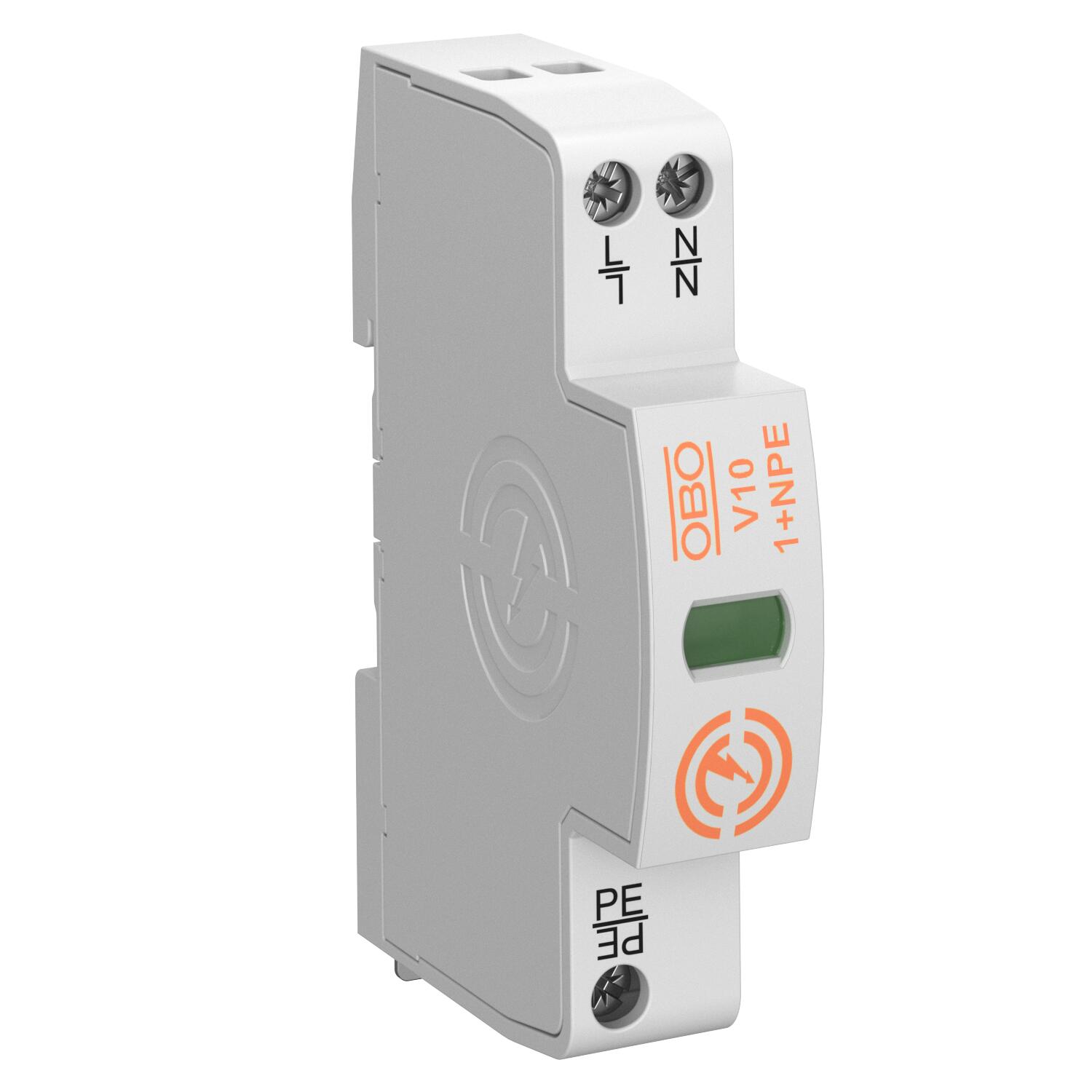

Descarregador de sobretensões V10 Compact com sinalização à distância 150 V 1+N/PE | 255 | IP20

Descarregador de sobretensões V10 Compact com sinalização à distância 150 V

Ref. 5093395 | EAN 4012197444396

Ref. / Tipo	5093395 / V10-1+NPE

Versão do polo	1+N/PE

Tensão continua máxima CA	255 V

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Descarregador de sobretensões compacto tipo 2+3

• para a ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)

• capacidade de descarga até 60 kA (8/20) no total

• solução 3+1 integrada para sistema de rede TN e TT de largura de módulo de 45 mm

• tecnologia varistor de alto desempenho

• incl. dispositivo de separação térmico e dinâmico e visor ótico de funcionamento

• Versão ...-FS com contacto de inversão sem potencial para sinalização remota

• opcional com sinalização sonora AS ou sinalização à distância FS

Aplicação: indústria, edifícios residenciais e proteção de sistemas trifásicos.

Dados técnicos

Dados técnicos

Adequado para uso exterior	não
Binário	2 Nm
Capacidade de extinção de "follow current" (eff) [N-PE]	0,1 kA
Classe de verificação tipo 1	não
Classe de verificação tipo 2	sim
Classe de verificação tipo 3	sim
Classificação segundo EN 61643-11	Tipo 2+3
Classificação segundo IEC 61643-1	classe II+III
Configuração de rede	tudo
Configuração de rede TN	sim
Configuração de rede TN-C-S	sim
Configuração de rede TN-S	sim
Configuração de rede TT	sim
Dimensão	255V
Fusível integrado	não
Fusível máx. a montante	63 A
Gama de temperaturas de aplicação máx.	70 °C
Gama de temperaturas de aplicação mín.	-40 °C
Grau de proteção	IP20
Humidade do ar máx.	95 %
Humidade do ar mín.	5 %
Intensidade nominal de descarga (8/20 µs) [L-N]	10 kA
Intensidade nominal de descarga (8/20 µs) [N-PE]	10 kA
LPZ	1→3

Nível de proteção [L-N]	≤1,1
Número de polos	2
Pegada de CO2 (GWP) do berço ao portão	1,7031 kg CO2e / 1 Peça
Potência de dissipação (8/20 µs) [total]	20 kA
Potência de dissipação máxima (8/20 μs)	20 kA
Proteção máxima da rede elétrica contra sobretensões	63 A gG
Secção transversal do condutor flexível (de fio fino)	8 AWG
Secção transversal do condutor flexível (de fio fino)	10 mm²
Secção transversal do condutor rígida (de um fio/vários fios) máx.	8 AWG
Secção transversal do condutor rígida (de um fio/vários fios) máx.	10 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	13 AWG
Secção transversal do condutor rígida (de um fio/vários fios) mín.	2,5 mm²
Secção transversal flexível (de fio fino) mín.	13 AWG
Secção transversal flexível (de fio fino) mín.	2,5 mm²
Sinalização à distância	não
Sinalização no aparelho	ótico
Temperatura operacional máx.	70 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão continua máxima CA	255 V
Tensão nominal CA (50 / 60 Hz)	230 V
Tipo de montagem	Calha DIN de 35 mm
Versão do polo	1+N/PE
Versão verificada quanto a explosões	não
