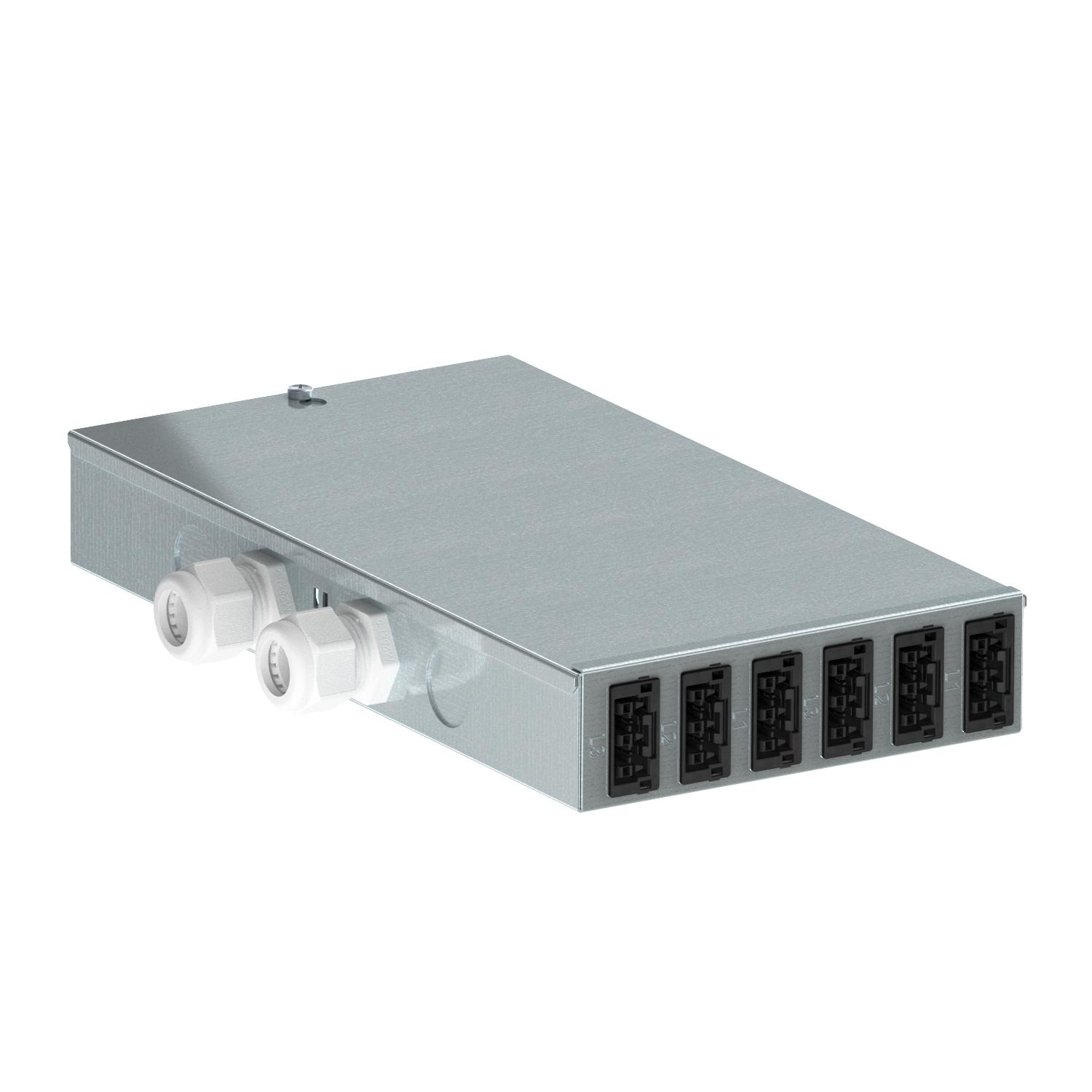

Distribuidor de energia UVS-WIN com ligação fixa, circuito normal e especial
Ref. 6107984 | EAN 4012196688166
- Descrição do produto
-
Descrição do produtoEntrada: 2 x circuito trifásico através de um bloco de ligadores rápidos, sem rosca, 5 polos para secções transversais de cabo 0,5 - 4 mm².
Saída: 12 conectores de ficha de bloqueio automático 3 polos em branco (6x) e preto (6x), 25 A, tipo WINSTA® MIDI (peça de tomada: por cada circuito de corrente 2 x L1, 2 x L2, 2 x L3).
Cablagem interna: condutor de PVC H07V-U2,5.
Entrada: 2 x circuito trifásico através de um bloco de ligadores rápidos, sem rosca, 5 polos para secções transversais de cabo 0,5 - 4 mm².
Saída: 12 conectores de ficha de bloqueio automático 3 polos em branco (6x) e preto (6x), 25 A, tipo WINSTA® MIDI (peça de tomada: por cada circuito de corrente 2 x L1, 2 x L2, 2 x L3).
Cablagem interna: condutor de PVC H07V-U2,5.
-
- Dados técnicos
-

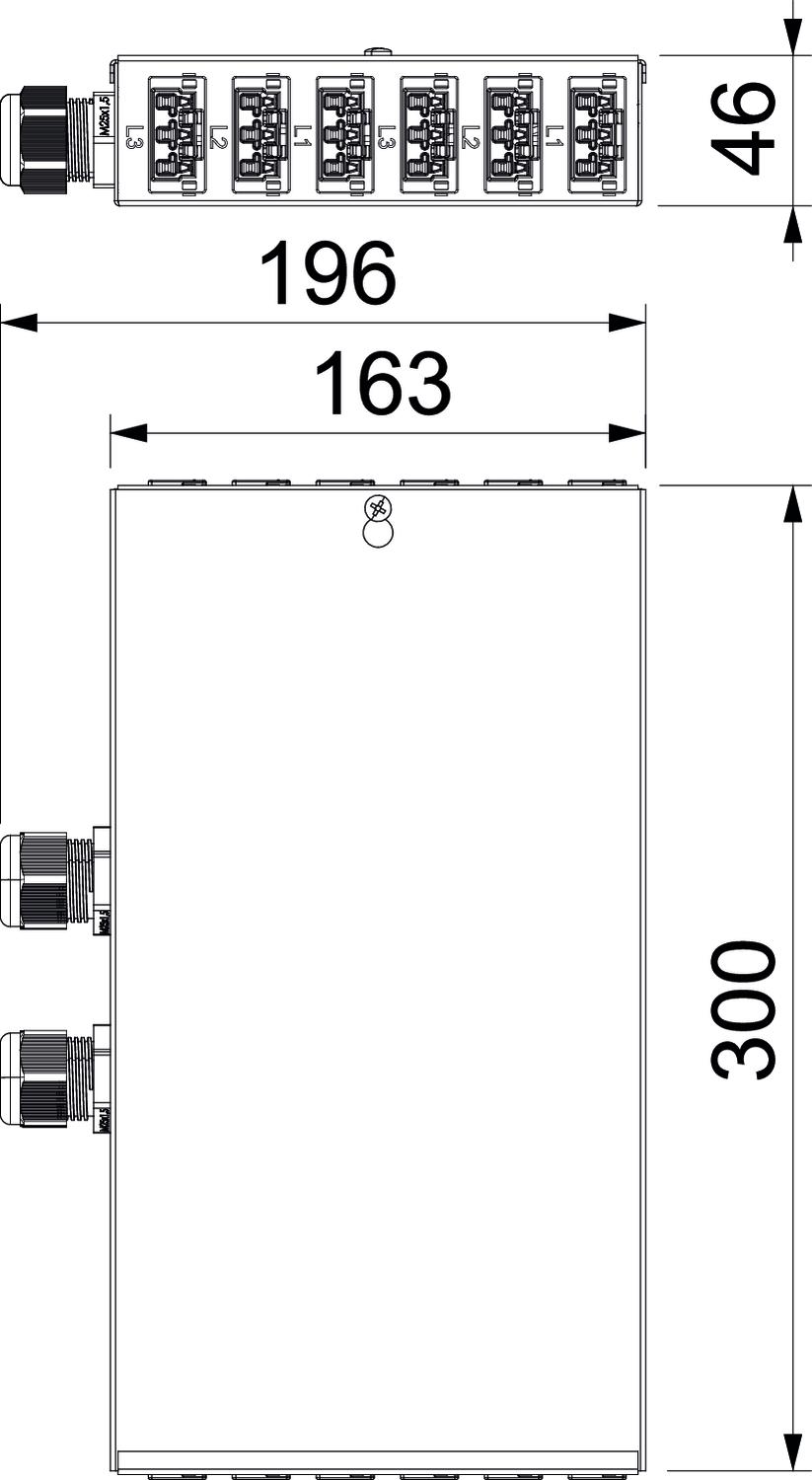

Dimensões
Altura 46 mm Comprimento 300 mm Conectores vinculados ao sistema sim Cor dos conectores de encaixe preto/branco Dimensão 300x196x46 Entrada 5 polos Largura 163 mm Material Aço Número de captadores 12 Número de circuitos de entrada 2 Pegada de CO2 (GWP) do berço ao portão 4,134 kg CO2e / 1 Peça Seção transversal da linha de conexão 4 mm² Tipo de ligação Bloco terminal - Todos os tipos
- Downloads
-
Ficha técnica UVS-WIN F6S6W / 6107984 , 0.19MB , pdfDeclaração de conformidade UE UVS-WIN F6S6W / 6107984 , 0.13MB , pdfREACH Declaração de conformidade UVS-WIN F6S6W / 6107984 , 0.12MB , pdfRoHS Declaração de conformidade UVS-WIN F6S6W / 6107984 , 0.13MB , pdfInstruções de montagem Sicherheitshinweise , 0.43MB , pdfInstruções de montagem Instruções de montagem UVS Winsta Midi para 2 circuitos de corrente , 0.10MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
