Ducto antifogo PYROLINE® Con D BSK I120/E90 1000 | 180 | 60 | 130 | 50

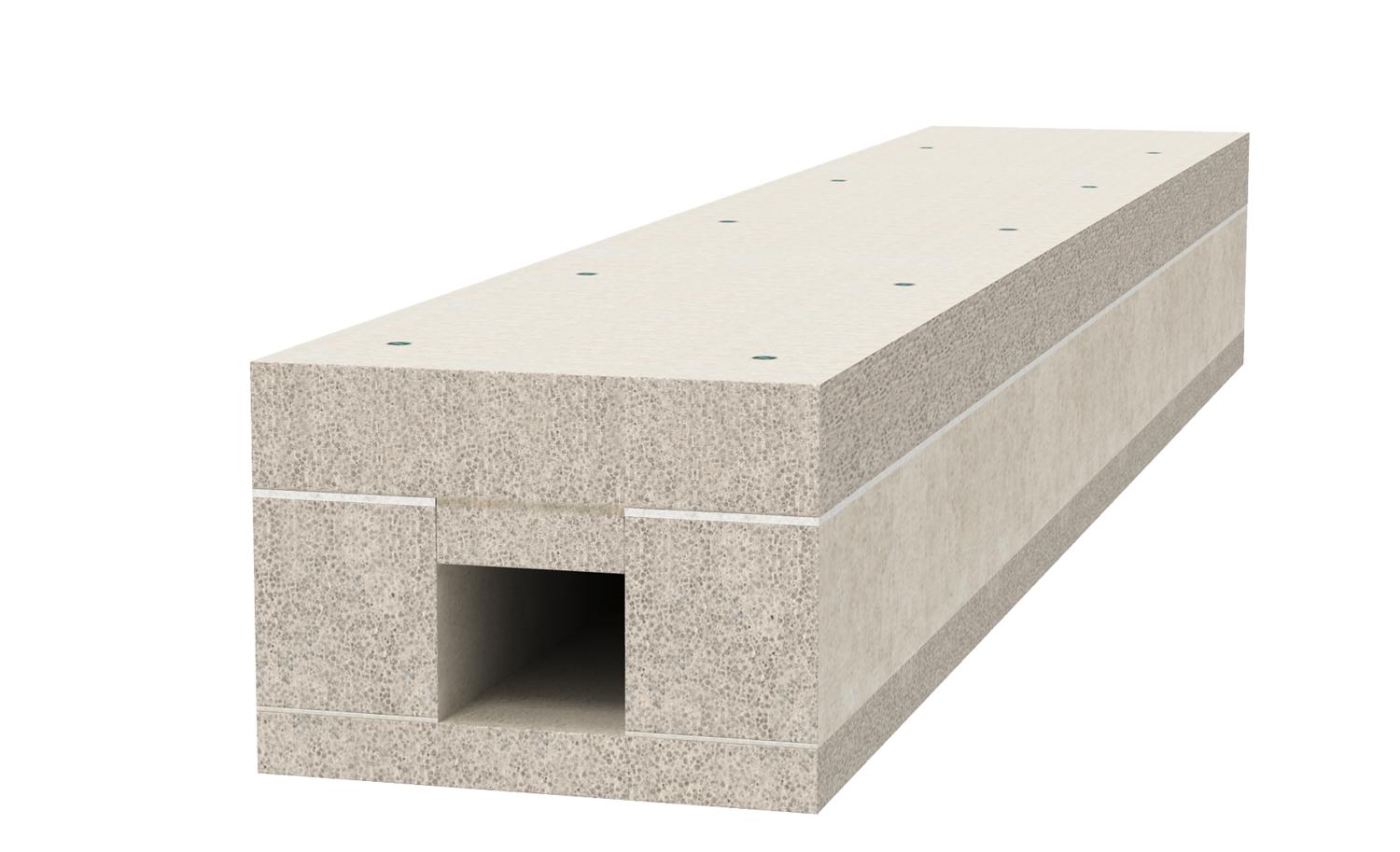

Ducto antifogo PYROLINE® Con D BSK I120/E90

Ref. 7215210 | EAN 4012196645794

Ref. / Tipo

Comprimento	1000 mm

Medida B

Medida b

Medida H	130 mm

Medida h	50 mm

Descrição do produto

Descrição do produto

Ducto antifogo, em betão leve de fibra de vidro resistente à água e ao gelo, de classe de material de construção A1 de acordo com a EN 13501-1 para colocação de cabos à prova de fogo em saídas de emergência e para a manutenção de funções de instalações relevantes para a segurança. Classificação I120 como ducto em I segundo a DIN 4102 parte 11 e classificação E90 como ducto E segundo a DIN 4102 parte 12.

Instalação do ducto diretamente nas paredes ou sob tetos.

Inclui parafusos de cabeça embutida e fitas vedantes.

Dados técnicos

Dimensões

Altura	130 mm
Classe de resistência ao fogo E - Manutenção de funções	90
Classe de resistência ao fogo I - Calha de instalação	120
Com perfuração	não
Comprimento	1000 mm
Cor	cinzento
Dimensão	50x60
Fixação da tampa	aparafusar
Largura	180 mm
Material	Betão leve de fibra de vidro

Material do isolamento	Fibra de vidro - betão leve
Medida b	60 mm
Medida B	180 mm
Medida H	130 mm
Medida h	50 mm
Número de lados inflamáveis	3
Possível separadores	sim
Revestimento	sem
Secção transversal útil	3000 mm²

Todos os tipos

Todos os tipos

Tipo	Comprimento	Medida B	Medida b	Medida H	Medida h	Ref.	Quantidade	Qte. minima fornec.
BSKD12-K0506	1000 mm	180 mm	60 mm	130 mm	50 mm	7215210	m	1 m
BSKD12-K0511	1000 mm	230 mm	110 mm	130 mm	50 mm	7215216	m	1 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Topo para ducto antifogo PYROLINE® Con D BSK I120/E90	BSKD12-E0506	7215270	Unidade	1 Unidade

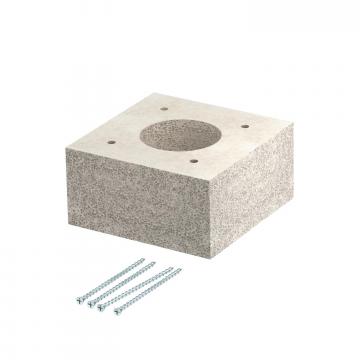

Saída de cabos para ducto antifogo PYROLINE® Con	KAD-8040	7215464	Unidade	1 Unidade

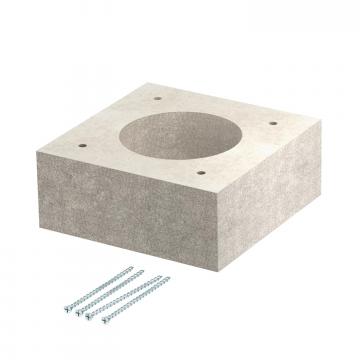

Saída de cabos para ducto antifogo PYROLINE® Con	KAD-10040	7215462	Unidade	1 Unidade
Argamassa para ducto de proteção contra incêndios	KTM	7215500	Unidade	1 Unidade
Suporte vertical para ductos antifogo PYROLINE®, altura 20 mm	LHS 20	7215288	Unidade	10 Unidade

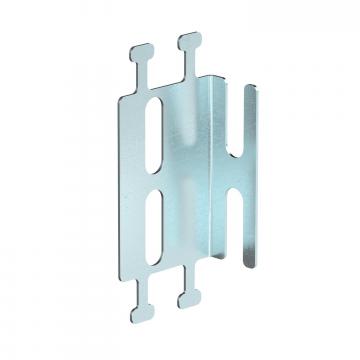

Suporte vertical para ductos antifogo PYROLINE®, altura 40 mm	LHS 40	7215290	Unidade	10 Unidade

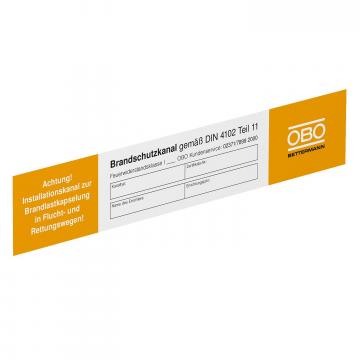

Etiqueta de identificação	KS-K DE	7214734	Unidade	10 Unidade
Etiqueta de identificação para sistema de cabos	KS-E DE	7205423	Unidade	10 Unidade
