Esquadro KWH FT
Ref. 6355056 | EAN 4012196194599
- Descrição do produto
-
Descrição do produtoEsquadro do tipo KWH para a fixação no perfil de montagem do tipo CPS 5.
O esquadro deve ser adaptado à respetiva espessura do material do suporte.
O ângulo de aperto é utilizado em combinação com os perfis da largura do rasgo de 22 mm.
-
- Dados técnicos
-

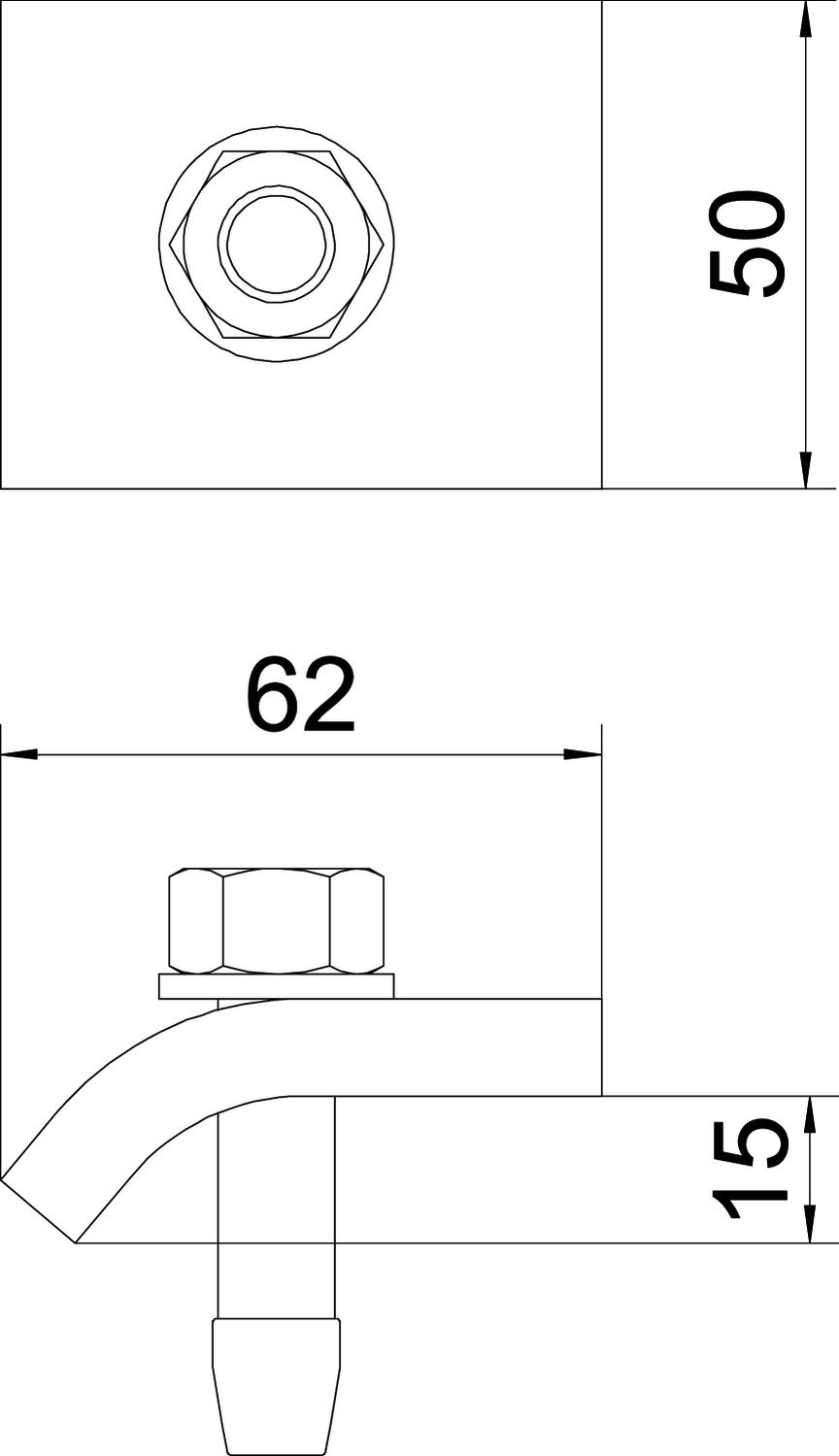

Dimensões
Altura 15 mm Cor zinco Dimensão 60x50 F em kN 5,7 kN Material Aço Parafuso M12 x 50 Pegada de CO2 (GWP) do berço ao portão 1,7146 kg CO2e / 2 Peça Rosca métrica 12 Superfície Galvanizado por imersão a quente após maquinação - Todos os tipos
- Downloads
-
Ficha técnica KWH 15 FT / 6355056 , 0.18MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE KWH 15 FT / 6355056 , 0.13MB , pdfREACH Declaração de conformidade KWH 15 FT / 6355056 , 0.12MB , pdfRoHS Declaração de conformidade KWH 15 FT / 6355056 , 0.12MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdfInstruções de montagem Instruções de montagem, grampo de fixação , 0.04MB , pdf
