Explosor equipotencial EX ISG N

Ref. 5240089 | EAN 4012196849574

Ref. / Tipo	5240089 / EX ISG N

Intensidade nominal de descarga	100 kA

Descrição do produto

Descrição do produto

Expolsor equipotencial para atmosferas potencialmente explosivas Zona 1/21 e 2/22, para ligação em ponte indireta de flanges isolantes, por ex., em instalações (KKS) com proteção anticorrosiva catódica. Para a ligação indireta de partes da instalação operacionalmente separadas em caso de raios. Utilizar conforme a ligação equipotencial de proteção contra descargas atmosféricas de acordo com a DIN EN 62305/VDE 0185. Adequado para a montagem em áreas interiores e exteriores, bem como em espaços húmidos. Tensão nominal de resposta ao impulso particularmente baixa.

• Disruptor conforme a VDE 0185-561-3 (IEC 62561-3)
• Certificação Ex conforme a ATEX
• Identificação conforme a EN IEC 60079-0 / EN 60079-1: II 2G Ex db IIC T6 Gb
• Identificação conforme a EN IEC 60079-0 / IEC 60079-31: II 2D Ex td IIIC T80°C Db IP67
• Certificação Ex conforme a IECEx
• Identificação conforme a IEC 60079-0 / -1: Ex db IIC T6 Gb
• Identificação conforme a IEC 60079-0 / -31: Ex tb IIIC T80°C Db IP67

Dados técnicos

Dados técnicos

Cálculo da tensão fixa alternável	300 V
Cálculo da tensão fixa estável	425 V
Cálculo da tensão nominal de impulso	1,5 kV
Capacidade de carga da corrente de raio	N/50 kA
Cor	Preto
Corrente de impulso	50 kA

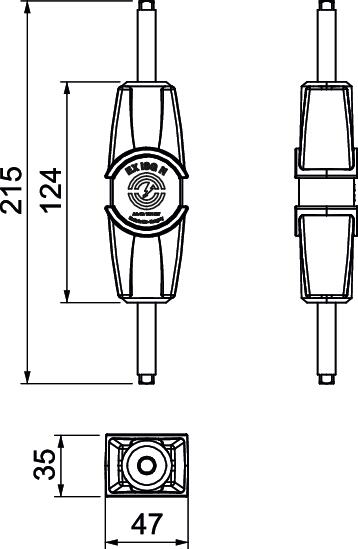

Dimensão	215x47x35
Dimensão	215x47x35

Gama de temperaturas de aplicação máx.	80 °C
Gama de temperaturas de aplicação mín.	-20 °C
Grau de proteção	IP65/67
Intensidade nominal de descarga	100 kA
Ligação	Rd 10 mm
Material da ligação	Aço inoxidável, livre de ferrugem
Pegada de CO2 (GWP) do berço ao portão	1,7553 kg CO2e / 1 Peça
Tensão alternada de resposta	0,64 kV
