isFang, haste isolada

Ref. 5408942 | EAN 4012195670056

Ref. / Tipo

Comprimento

Descrição do produto

Descrição do produto

• para a montagem separada de unidades captoras
• adequado para suporte de haste captora isFang do tipo isFang 3B-100/150
• adequado para cargas de vento em conformidade com o código europeu 1: DIN EN 1991-1-4
• para a montagem na estrutura do edifício com suporte isFang
• possibilidade de fixação do cabo OBO isCon® através de acessórios
• adequado para cabo isCon® instalado no exterior
• tubo vertical de aço inoxidável (V2A)
• peça central em plástico reforçado com fibra de vidro (GFK)
• ponta captora de alumínio

Dados técnicos

Dados técnicos

Cor	cinzento claro
Diâmetro	40 mm
Dimensão	4000mm
Ligação	Cabo de terras

Material	Plástico reforçado com fibra de vidro
Versão	Haste captora
Versão com isolamento fixo contra alta tensão	sim

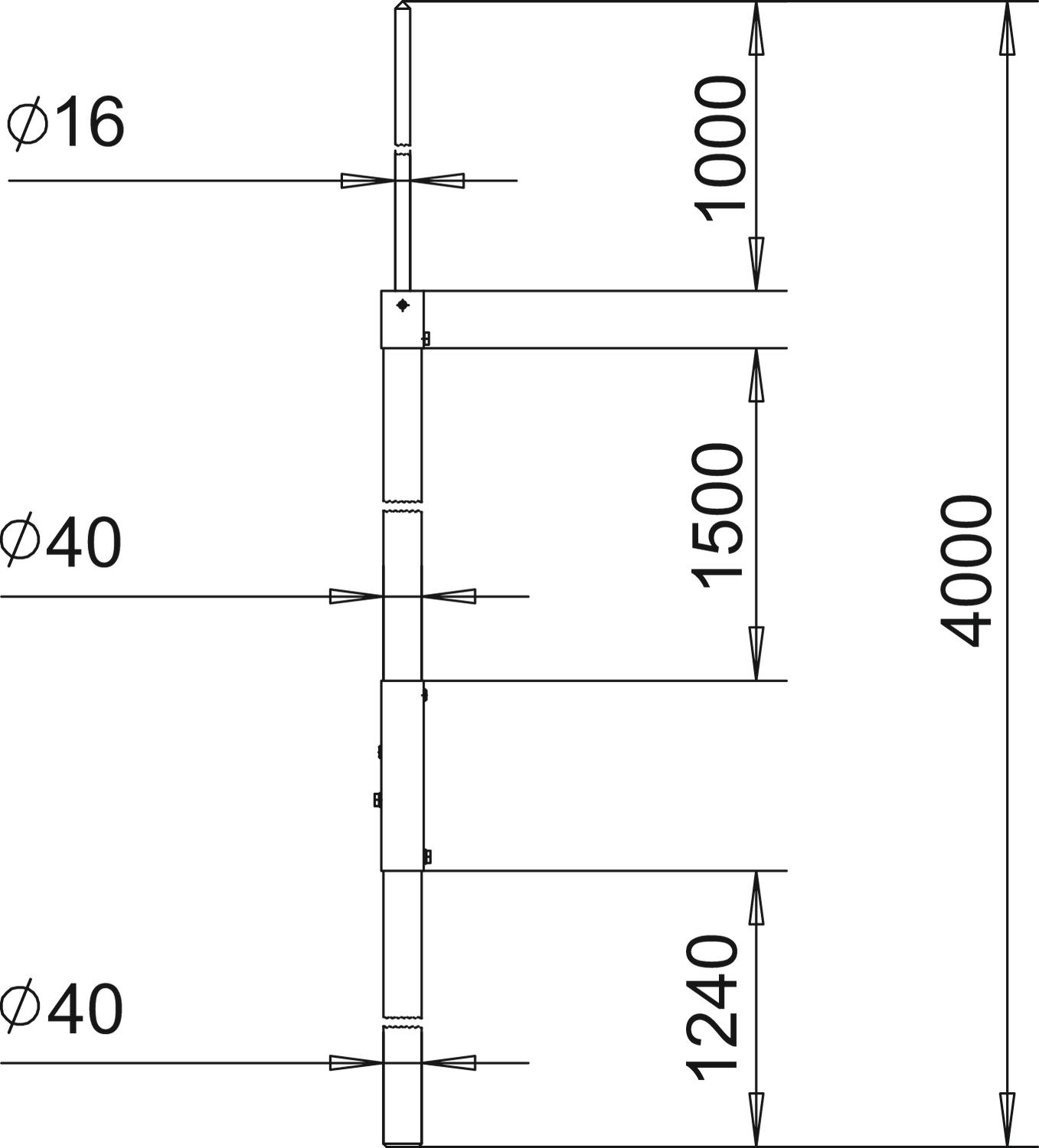

Dimensões

Comprimento	4000 mm
Medida A	1240 mm
Medida B	1000 mm

Medida d mín.	40 mm
Medida H	1500 mm

Todos os tipos

Todos os tipos

Tipo	Comprimento	Ref.	Quantidade	Qte. minima fornec.
isFang 4000	4000 mm	5408942	Unidade	1 Unidade
isFang 4000 AL	4000 mm	5408943	Unidade	1 Unidade
isFang 6000	6000 mm	5408946	Unidade	1 Unidade
isFang 6000 AL	6000 mm	5408947	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Pedra base para sistema FangFix mín 16 kg	F-FIX-S16	5403227	Unidade	1 Unidade
Protetor de arestas FangFix 16kg para montagem de tripé isFang	F-FIX-B16 3B	5403238	Unidade	10 Unidade

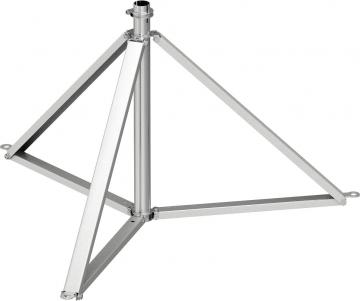

Tripé isFang	isFang 3B-100 AL	5408966	Unidade	1 Unidade
Vareta roscada isFang 3B	isFang 3B-G2	5408972	Unidade	3 Unidade
