Kit completo de tampa de encastramento GES9
Ref. 7427470 | EAN 4012196149094
- Descrição do produto
-

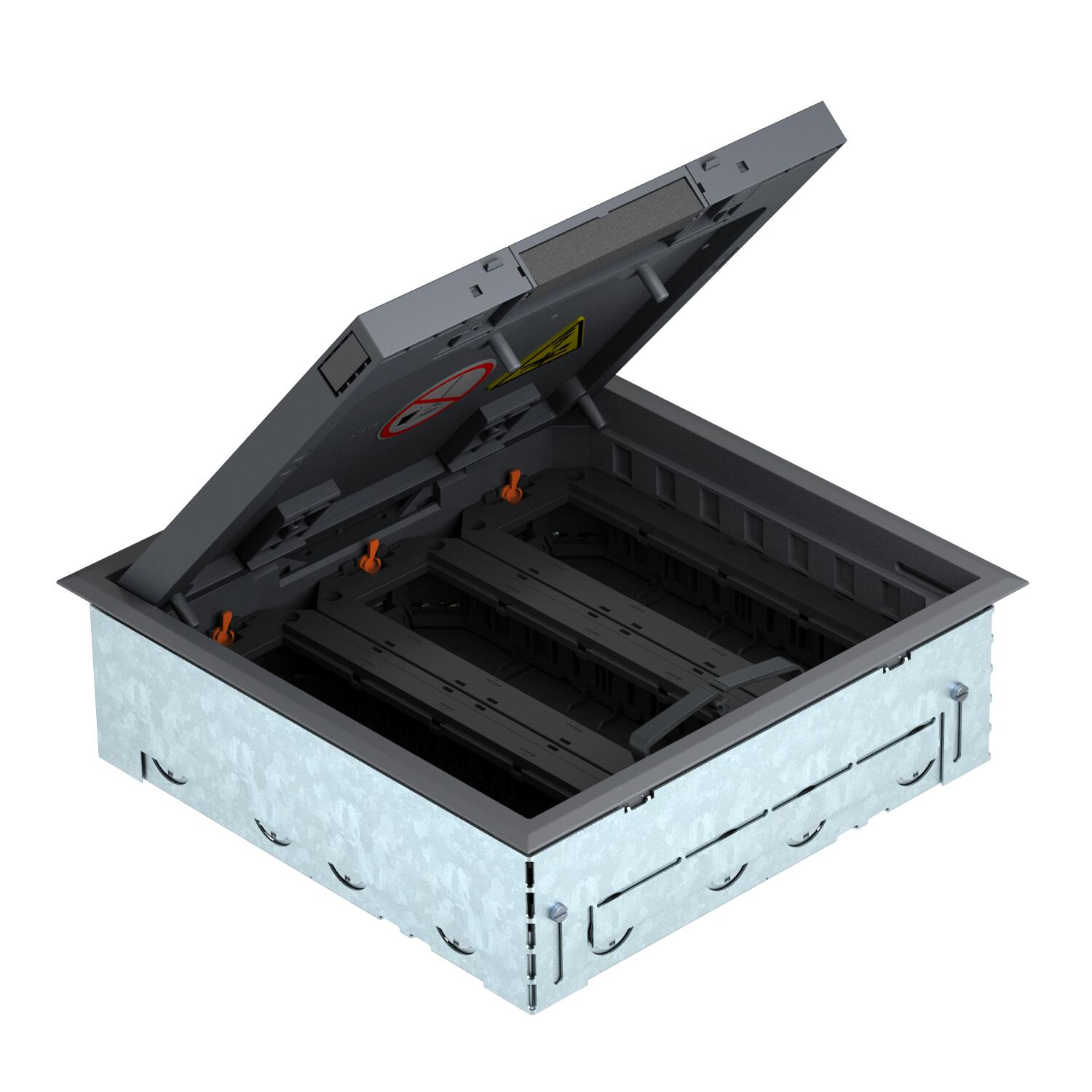

Descrição do produtoConjunto quadrado com saída de cabos para o uso em chão falso e pavimentos de betonilha de limpeza a seco, composta por caixa de pavimento e tampa de encastramento GES9-3 (cor cinzento; RAL 7011) com dois suportes universais UT4. Caixa de pavimento com pré-cortes para tubagens (M25), ajustável à aresta superior da betonilha. No estado de entrega a caixa de pavimento está fechada com uma tampa cega. A tampa de encastramento pode ser inserida na abertura de montagem resultante após trabalhos no pavimento. Entalhe de revestimento em tampa basculante de 3, 5, 8 ou 10 mm.
A profundidade mínima de montagem é de 72 mm incluindo revestimento do pavimento, a amplitude de nivelamento é de + 30 mm.
Podem ser montadas até 12 tomadas Modul 45.
-
- Dados técnicos
-
Dados técnicos

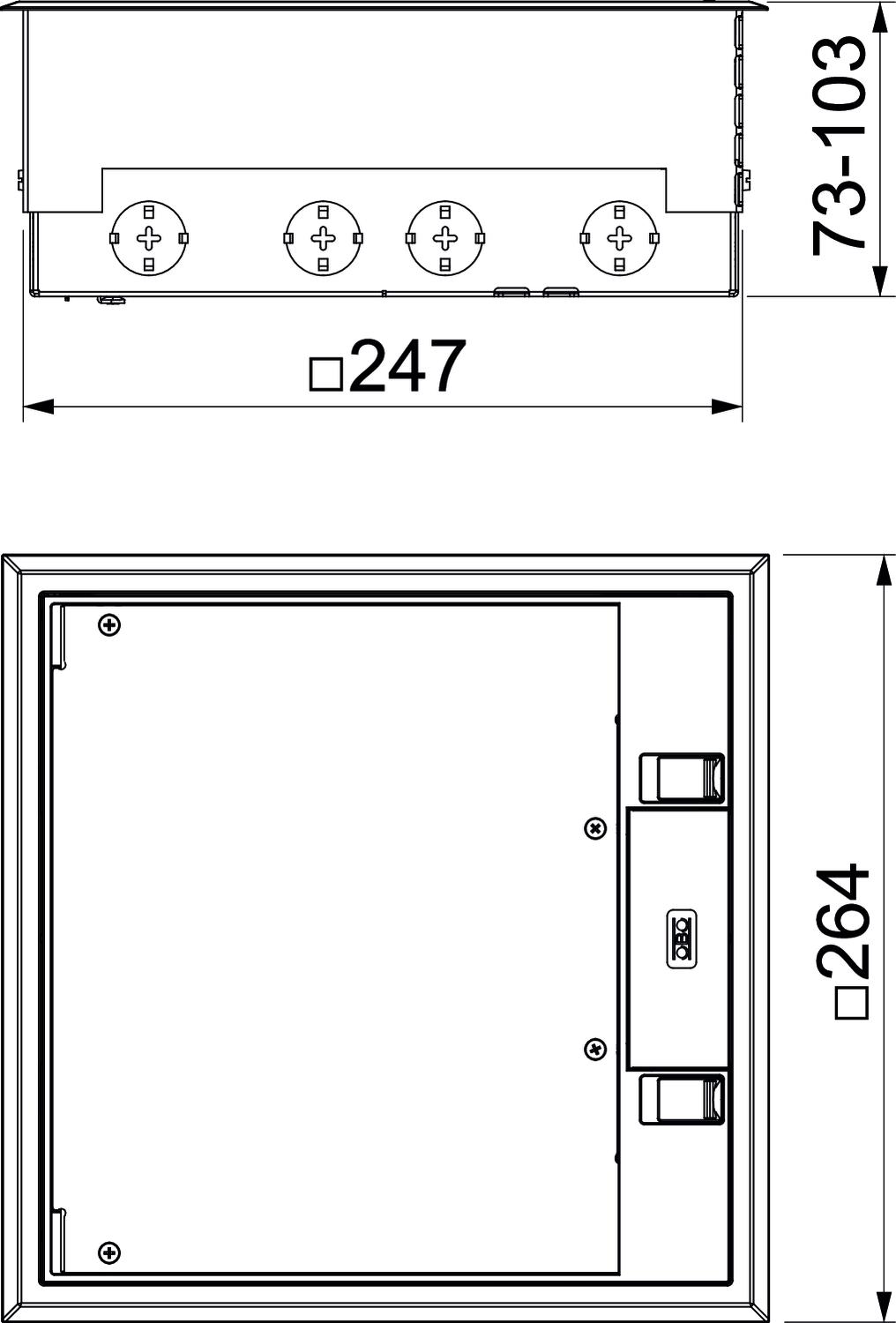

Altura do pavimento mín. 72 mm Altura máx. do pavimento 100 mm Altura máx. do soalho 100 mm Altura mín. do pavimento 72 mm Cor cinzento; RAL 7011 Espessura do revestimento do pavimento 5 mm Grau de proteção (IP), em não utilização IP40 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK08 Material Poliamida Mecanismo de abertura Corrediça de encaixe Pegada de CO2 (GWP) do berço ao portão 13,9555 kg CO2e / 1 Peça Profundidade de instalação 72 mm Versão da saída de cabos Saída de cabos oscilável - Todos os tipos
