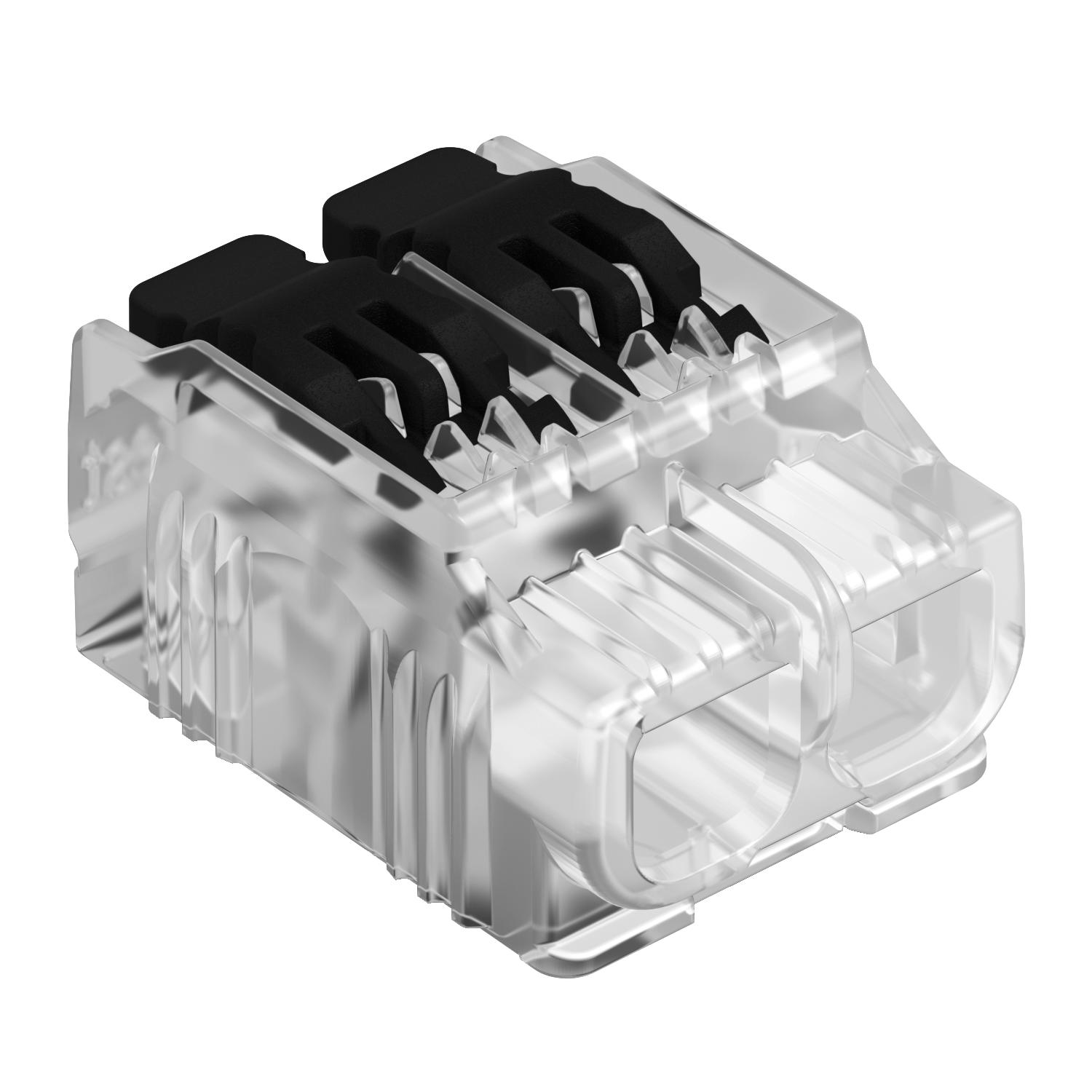

Ligador rápido universal, com 2 pontos de aperto
Ref. 2054422 | EAN 4012197286743
- Descrição do produto
-
Descrição do produtoTestado em conformidade com a EN 60998
Ligador sem parafusos para a ligação de condutores elétricos. O tipo de condutor pode ser opcionalmente flexível, multifilar ou rígido.
Aquando da utilização de condutores rígidos não é necessário soltar a alavanca de desbloqueio. O condutor pode ser encaixado diretamente no borne.
Para remover os condutores, soltar simplesmenate a alavanca de desbloqueio. O fio pode assim ser retirado sem problemas.
Secção transversal nominal:
2 x 0,2 - 4 mm² condutores multifilares/unifilares
Tensão nominal 450 V
Corrente nominal 32 A
Comprimento não isolado: 11 - 12 mm
Abertura de verificação: multímetro e busca-polos (máx. Ø 2 mm) acessível na parte superior do borne
Temperatura ambiente máx. permitida EN 60998: 85°C.
Dados técnicos UL (USA)
Tensão nominal 600 V
Área de aperto AWG 24-12
Temp. ambiente máx. 105 °C
-
- Dados técnicos
-
Dados técnicos
Apropriada para condutor flexível sim Apropriada para condutor multifilar sim Apropriada para condutor unifilar sim Com alavancas de acionamento sim Cor Transparente Corrente nominal 32 A Diâmetro de cabo máx. 2,3 mm Diâmetro de cabo mín. 0,5 mm Dimensão 19,6x14,2x10,5 Gama de temperaturas de aplicação máx. 85 °C Gama de temperaturas de aplicação mín. -5 °C Material isolante Termoplástico Número de polos 1 Número de pontos de aperto 2 resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 850 °C Secção 2 x 0,2 - 4 mm² condutores multifilares/unifilares mm² Secção transversal nominal máx. 4 mm² Secção transversal nominal mín. 0,2 mm² Secção transversão do condutor conectável de um fio máx. 4 mm² Secção transversão do condutor conectável de um fio mín. 0,2 mm² Secção transversão do condutor conectável de vários fios máx. 4 mm² Secção transversão do condutor conectável de vários fios mín. 0,2 mm² Tensões nominais 450 V Transparente sim Dimensões
Altura 10,45 mm Comprimento 19,6 mm Largura 14,2 mm - Todos os tipos
- Downloads
-
Ficha técnica 61 HSK42 / 2054422 , 0.25MB , pdfDeclaração de conformidade UE 61 HSK42 / 2054422 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido 61 HSK42 / 2054422 , 0.09MB , pdfREACH Declaração de conformidade 61 HSK42 / 2054422 , 0.12MB , pdfRoHS Declaração de conformidade 61 HSK42 / 2054422 , 0.13MB , pdfInstruções de montagem Instruções de montagem para ligador rápido universal , 0.46MB , pdf
