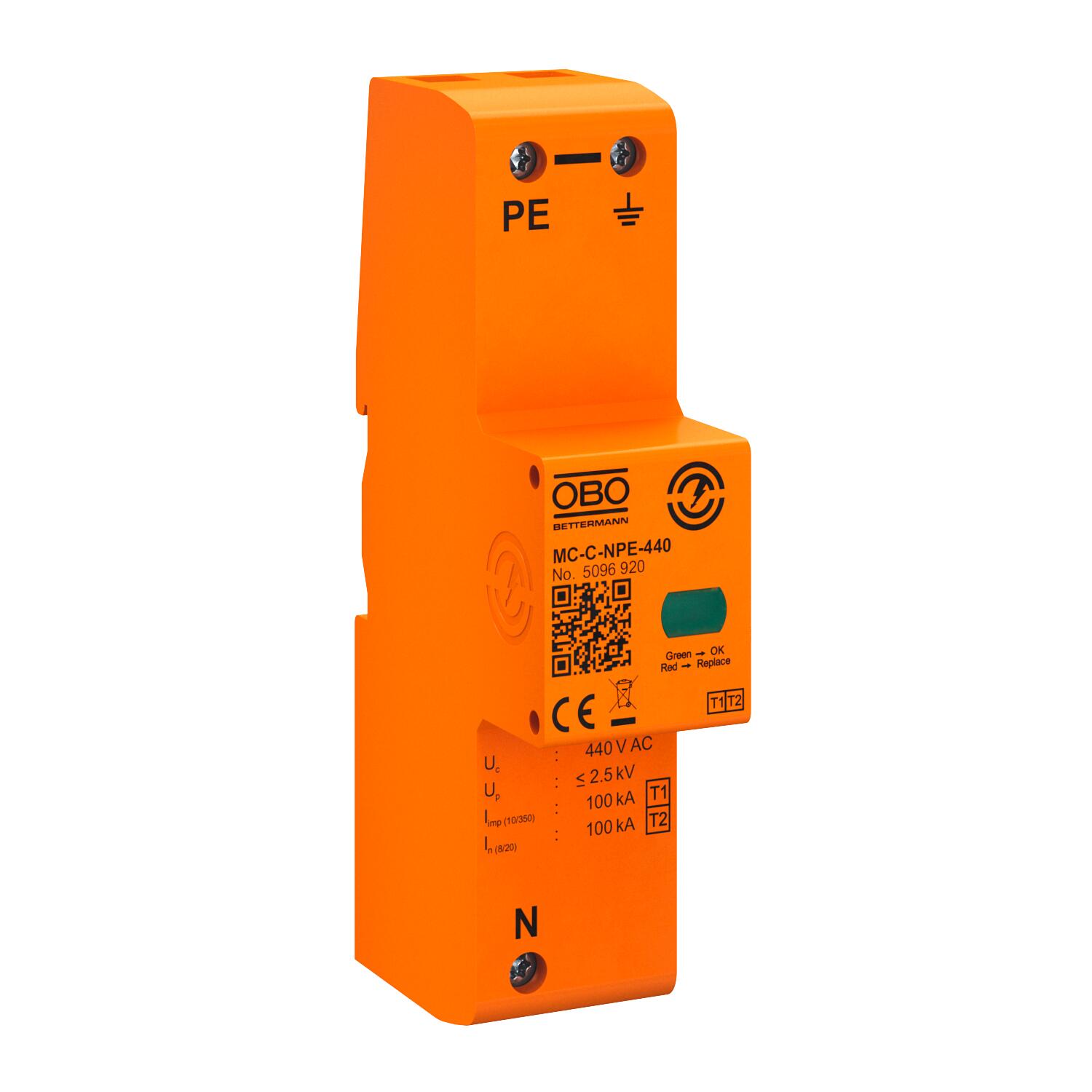

Lightning current arrester MC-C-NPE
Ref. 5096920 | EAN 4012197431860
- Descrição do produto
-
Descrição do produtoDescarregador combinado, descarregador de corrente de raio tipo 1
• nível de proteção <1,3 kV permite a proteção de equipamentos
• para a ligação equipotencial de proteção contra descargas atmosféricas conforme a IEC 62305 (VDE 0185-305)
• capacidade de descarga de correntes de raio 50 kA (10/350) por polo e até 150 kA (10/350) no total
• capacidade de extinção da corrente de seguimento 25 kA Ipeak, proteção prévia por fusível até 500 A gL/gG
• adequado para aplicação a montante do contador segundo a diretiva VDEW
• explosor blindado sem emissão de faíscas, para aplicação em quadros de distribuição
Aplicação: instalações industriais e edifícios com proteção exterior contra descargas atmosféricas das classes I a IV.
* Conjunto completo = base e módulo de substituição
-
- Dados técnicos
-
Dados técnicos

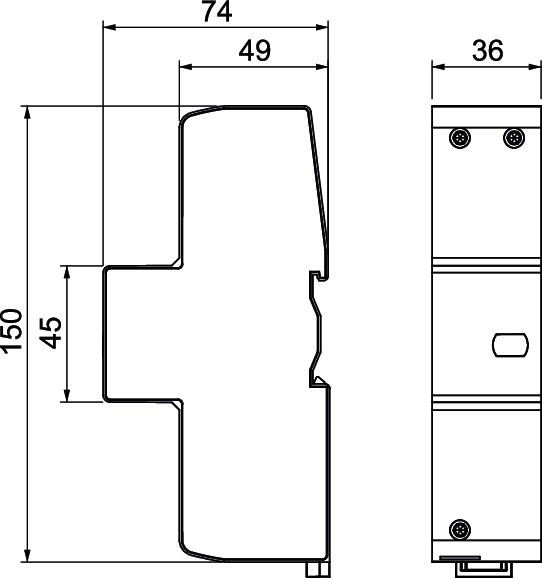

Adequado para uso exterior não Altura 74,5 mm Capacidade de extinção de "follow current" (eff) [N-PE] 0,1 kA Classe de verificação tipo 1 sim Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Comprimento 150 mm Configuração de rede DC não Configuração de rede IT não Configuração de rede TN sim Configuração de rede TN-C sim Configuração de rede TN-C-S sim Configuração de rede TN-S sim Configuração de rede TT sim Cor azul Corrente de impulso de raio (10/350 μs) 100 kA Dimensão 440V Fluxo de ar não Fusível integrado não Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP20 Humidade do ar máx. 95 % Humidade do ar mín. 5 % Intensidade nominal de descarga (8/20 µs) 100 kA Intensidade nominal de descarga (8/20 µs) [L-N] 100 kA Largura 36 mm Outras configurações de rede não Pegada de CO2 (GWP) do berço ao portão 0,7321 kg CO2e / 1 Peça Secção transversal do condutor flexível (de fio fino) 25 mm² Secção transversal do condutor flexível (de fio fino) 3 AWG Secção transversal do condutor rígida (de um fio/vários fios) máx. 2 AWG Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 6 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 10 AWG Secção transversal flexível (de fio fino) mín. 6 mm² Secção transversal flexível (de fio fino) mín. 10 AWG Sinalização à distância não Sinalização no aparelho ótico Sobretensão temporária [N-PE] - withstand mode - 200 ms 1200 V Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tensão contínua máxima (N-PE) 440 V Tensão continua máxima CA 440 V Tensão nominal CA (50 / 60 Hz) 400 V Tipo de montagem Calha DIN de 35 mm Versão do polo N/PE - Todos os tipos
