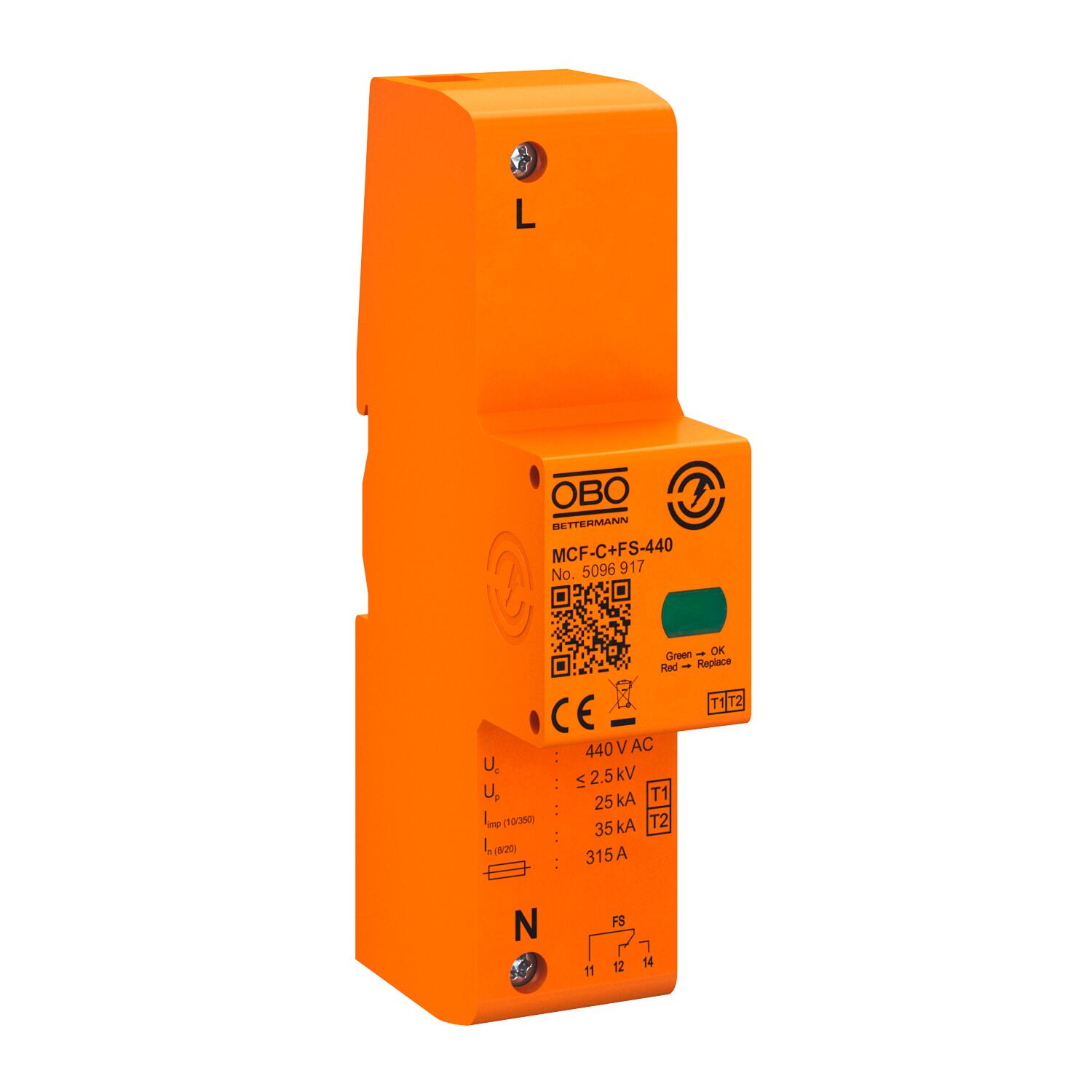

Lightning current arrester MCF-C
Ref. 5096917 | EAN 4012197431808
- Descrição do produto
-
Descrição do produtoDescarregador combinado, descarregador de corrente de raio tipo 1
• nível de proteção <1,3 kV permite a proteção de equipamentos
• para a ligação equipotencial de proteção contra descargas atmosféricas conforme a IEC 62305 (VDE 0185-305)
• capacidade de descarga de correntes de raio 50 kA (10/350) por polo e até 150 kA (10/350) no total
• capacidade de extinção da corrente de seguimento 25 kA Ipeak, proteção prévia por fusível até 500 A gL/gG
• adequado para aplicação a montante do contador segundo a diretiva VDEW
• explosor blindado sem emissão de faíscas, para aplicação em quadros de distribuição
Aplicação: instalações industriais e edifícios com proteção exterior contra descargas atmosféricas das classes I a IV.
* Conjunto completo = base e módulo de substituição
-
- Dados técnicos
-
Dados técnicos
Adequado para uso exterior não Capacidade de extinção de "follow current" (eff) [N-PE] 50 kA Classe de verificação tipo 1 sim Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Configuração de rede DC não Configuração de rede IT sim Configuração de rede TN sim Configuração de rede TN-C sim Configuração de rede TN-C-S sim Configuração de rede TN-S sim Configuração de rede TT sim Cor cor de laranja Corrente de impulso de raio (10/350 μs) 25 kA Dimensão 440V Fluxo de ar não Fusível integrado não Fusível máx. a montante 315 A Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP20 Humidade do ar máx. 95 % Humidade do ar mín. 5 % Intensidade nominal de descarga (8/20 µs) 35 kA Intensidade nominal de descarga (8/20 µs) [L-N] 35 kA Nível de proteção [L-N] ≤2,5 Outras configurações de rede não Potência de comutação CA 230 V; 0,5 A Potência de comutação CC 230 V; 0,1 A / 75 V; 0,5 A Proteção máxima da rede elétrica contra sobretensões 315 A gL/gG Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica 50 kA eff Sinalização à distância sim Sinalização no aparelho ótico Sobretensão temporária [L-N] - fail safe mode - 120 min 760 V Sobretensão temporária [L-N] - withstand mode - 5 s 580 V Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tensão continua máxima CA 440 V Tensão máxima de funcionamento (L-N) 440 V Tensão nominal CA (50 / 60 Hz) 400 V Tipo de montagem Calha DIN de 35 mm Versão do polo 1 Dimensões

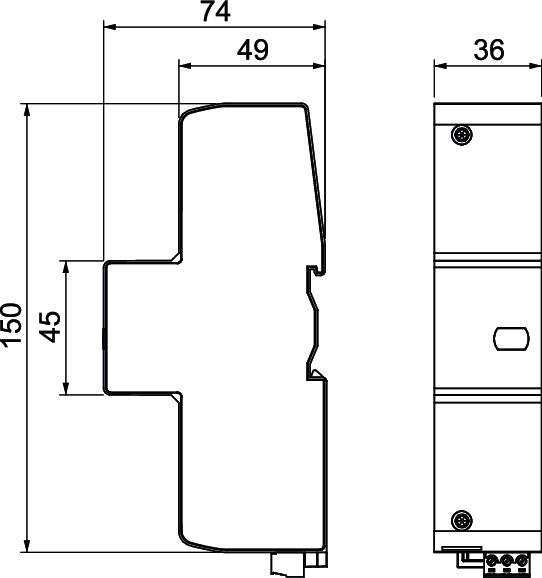

Altura 74,5 mm Comprimento 150 mm Largura 36 mm Opções de ligação
Contactos FM Inversor Secção transversal de ligação bornes FM máx. 16 AWG Secção transversal de ligação bornes FM máx. 1,5 mm² Secção transversal de ligação bornes FM mín. 0,5 mm² Secção transversal de ligação bornes FM mín. 21 AWG Secção transversal do condutor flexível (de fio fino) 25 mm² Secção transversal do condutor flexível (de fio fino) 3 AWG Secção transversal do condutor rígida (de um fio/vários fios) máx. 2 AWG Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 6 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 10 AWG Secção transversal flexível (de fio fino) mín. 6 mm² Secção transversal flexível (de fio fino) mín. 10 AWG Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,6563 kg CO₂e Data de medição do valor de CO2 2025-05-27T00:00:00.000+0200 Declared Unit (LCA) Unidade Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 0,6563 kg CO2e / 1 Peça - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica MCF-C+FS-440 / 5096917 , 0.23MB , pdfCatálogo Surge protection , 28.42MB , pdfDeclaração de conformidade UE MCF-C+FS-440 / 5096917 , 0.10MB , pdfAuxiliar de seleção Guia de seleção de proteção contra sobretensões , 2.00MB , pdfAuxiliar de seleção Proteção contra sobretensões simplificada - Guia de seleção TBS , 2.00MB , pdfInstruções de montagem Lighting current arrester MCF-C , 1.97MB , pdf
