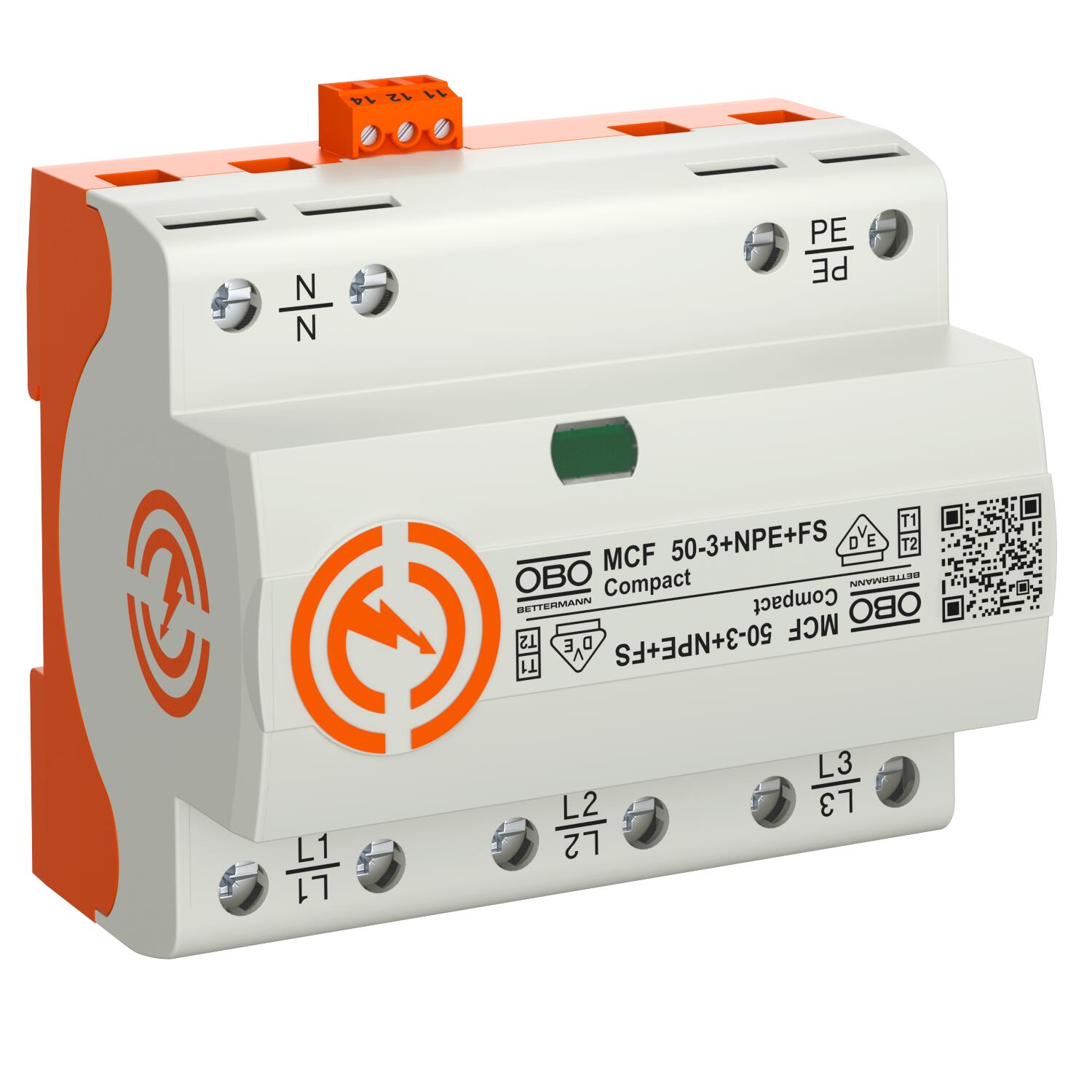

LightningController Compact - MCF50
Ref. 5096979 | EAN 4012197477028
- Descrição do produto
-
Descrição do produtoDescarregador combinado, descarregador de corrente de raio tipo 1
• nível de proteção <1,3 kV permite a proteção de equipamentos
• para a ligação equipotencial de proteção contra descargas atmosféricas conforme a IEC 62305 (VDE 0185-305)
• capacidade de descarga de correntes de raio 50 kA (10/350) por polo e até 150 kA (10/350) no total
• capacidade de extinção da corrente de seguimento 25 kA Ipeak, proteção prévia por fusível até 500 A gL/gG
• adequado para aplicação a montante do contador segundo a diretiva VDEW
• explosor blindado sem emissão de faíscas, para aplicação em quadros de distribuição
Aplicação: instalações industriais e edifícios com proteção exterior contra descargas atmosféricas das classes I a IV.
Dispositivo de proteção Compact
-
- Dados técnicos
-

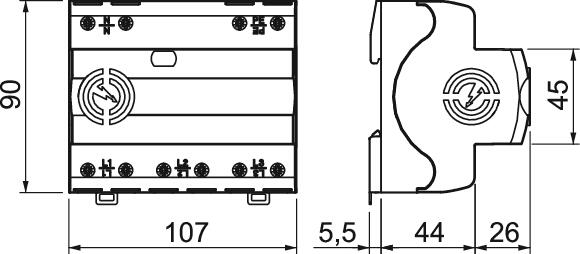

Dimensões
Altura 70 mm Binário 5 Nm Capacidade de extinção de "follow current" (eff) [N-PE] 50 kA Classificação segundo EN 61643-11 Type 1+2+3 Classificação segundo IEC 61643-1 classe I+II Comprimento 90 mm Configuração de rede TN-S, TT Configuração de rede TN sim Configuração de rede TN-C não Configuração de rede TN-C-S sim Configuração de rede TN-S sim Configuração de rede TT sim Contactos FM Inversor Corrente de impulso de raio (10/350 μs) 12,5 kA Corrente de impulso de raio (10/350) [total] 50 kA Dimensão 255V Fusível máx. a montante 315 A Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP20 Humidade do ar máx. 95 % Humidade do ar mín. 5 % Intensidade nominal de descarga (8/20 µs) 35 kA Intensidade nominal de descarga (8/20 µs) [L-N] 35 kA Intensidade nominal de descarga (8/20 µs) [N-PE] 100 kA Largura 107 mm Material da caixa dos componentes de proteção contra sobretensão PA UL 94 V-0 Nível de proteção em conjunto [L-PE] 2,5 kV Nível de proteção [L-N] ≤1,5 Número de polos 4 Potência de comutação CA 250V/ 1,5A Potência de comutação CC 250V/ 0,1A Potência de dissipação (8/20 µs) [total] 50 kA Potência de dissipação máxima (8/20 μs) 50 kA Potência de dissipação máxima (8/20 μs) [L-N] 50 kA Potência de dissipação nominal máxima (8/20 μs) [N-PE] 100 kA Proteção máxima da rede elétrica contra sobretensões 315 A Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica 50 kA eff Secção transversal de ligação bornes FM máx. 16 AWG Secção transversal de ligação bornes FM máx. 1,5 mm² Secção transversal de ligação bornes FM mín. 0,5 mm² Secção transversal de ligação bornes FM mín. 28 AWG Secção transversal do condutor flexível (de fio fino) 3 AWG Secção transversal do condutor flexível (de fio fino) 25 mm² Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) máx. 2 AWG Secção transversal do condutor rígida (de um fio/vários fios) mín. 16 AWG Secção transversal do condutor rígida (de um fio/vários fios) mín. 1,5 mm² Secção transversal flexível (de fio fino) mín. 1,5 mm² Secção transversal flexível (de fio fino) mín. 16 AWG Sinalização à distância sim Sinalização no aparelho ótico Sobretensão temporária [L-N] - fail safe mode - 120 min 442 V Sobretensão temporária [L-N] - withstand mode - 5 s 440 V Sobretensão temporária [N-PE] - withstand mode - 200 ms 1200 V SPD segundo a UL 1449 Tipo 4 Tempo de resposta <100 ns Tensão contínua máxima (N-PE) 255 V Tensão continua máxima CA 255 V Tensão máxima de funcionamento (L-N) 255 V Tensão nominal CA (50 / 60 Hz) 230 V Tipo de montagem Calha DIN de 35 mm Versão do polo 3+N/PE - Todos os tipos
- Downloads
-
Auxiliar de seleção Proteção contra sobretensões simplificada - Guia de seleção TBS , 2.00MB , pdfInstruções de montagem Lightning Controller Compact MCF50-3+NPE+FS , 1.16MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
