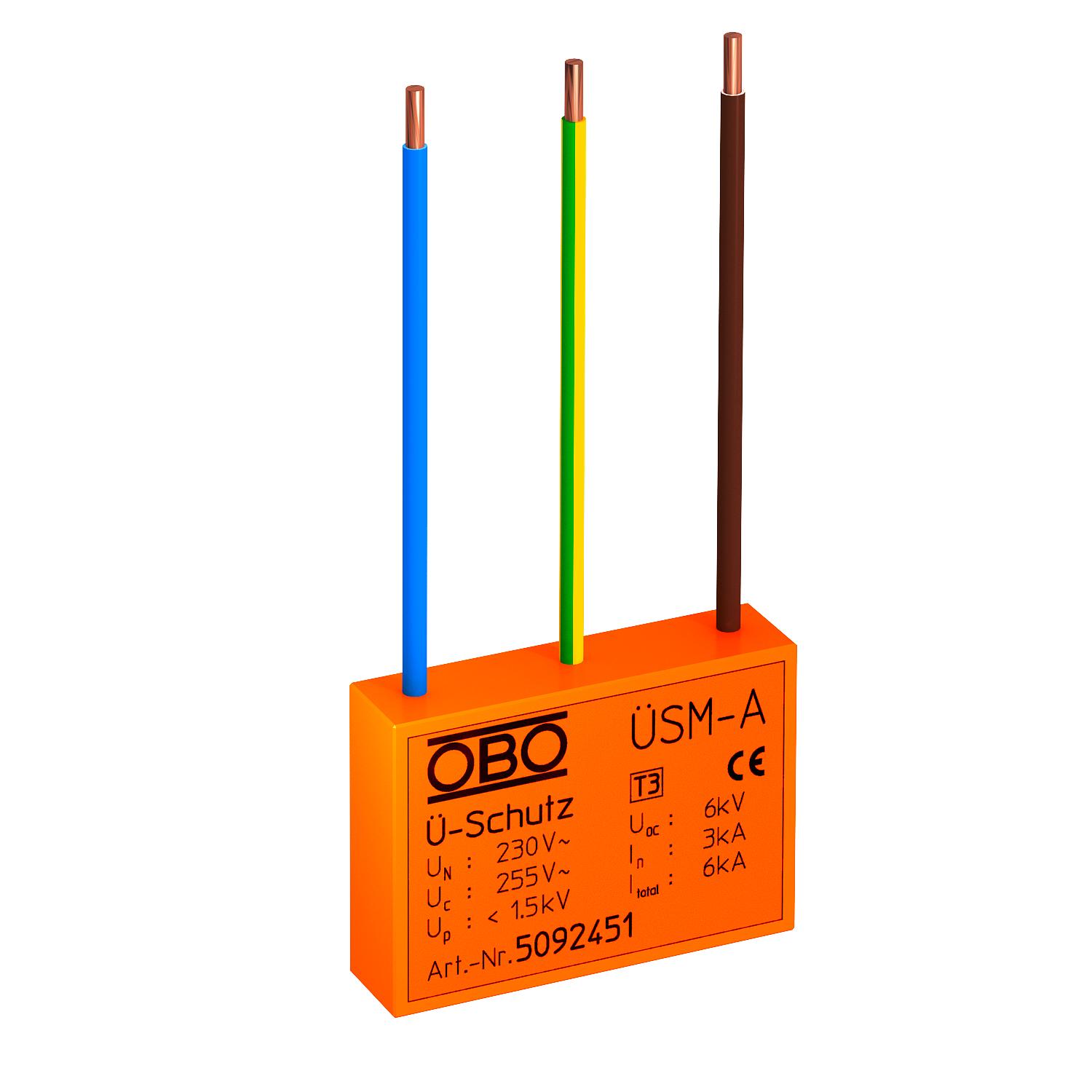

Módulo de aparelho de proteção contra sobretensões 230 V
Ref. 5092451 | EAN 4012195080886
- Descrição do produto
-
Descrição do produto
Proteção fina tipo 3 conforme a DIN EN 61643-11 para redes 230 V.
• Com mensagem de erro sonora
• Com tamanho reduzido
• Plástico livre de halogéneos (UL 94 V-0)
• Conexão em estrela
Aplicação: universal a todos os sistemas de instalação.
-
- Dados técnicos
-
Dados técnicos
Classificação segundo EN 61643-11 Tipo 3 Classificação segundo IEC 61643-1 classe III Configuração de rede outros Dimensão 255V Fusível máx. a montante 16 A Intensidade nominal de descarga (8/20 µs) 3 kA LPZ 2→3 Nível de proteção fio - terra 1500 V OBO_Corrente de carga nominal (terminal de entrada/de saída) 16 A Potência de dissipação máxima (8/20 μs) 6 kA Sinalização no aparelho acústico Temperatura operacional máx. 60 °C Temperatura operacional mín. -15 °C Tempo de resposta <25 ns Tensão continua máxima CA 255 Tensão nominal CA (50 / 60 Hz) 230 V Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de energia AC Tipo de montagem Outros Versão indicação acústica de funcionamento Versão do polo outros Opções de ligação
Nível de proteção em conjunto [L-PE] 1500 kV Nível de proteção [L-N] ≤1500 Proteção máxima da rede elétrica contra sobretensões 16 - Todos os tipos
