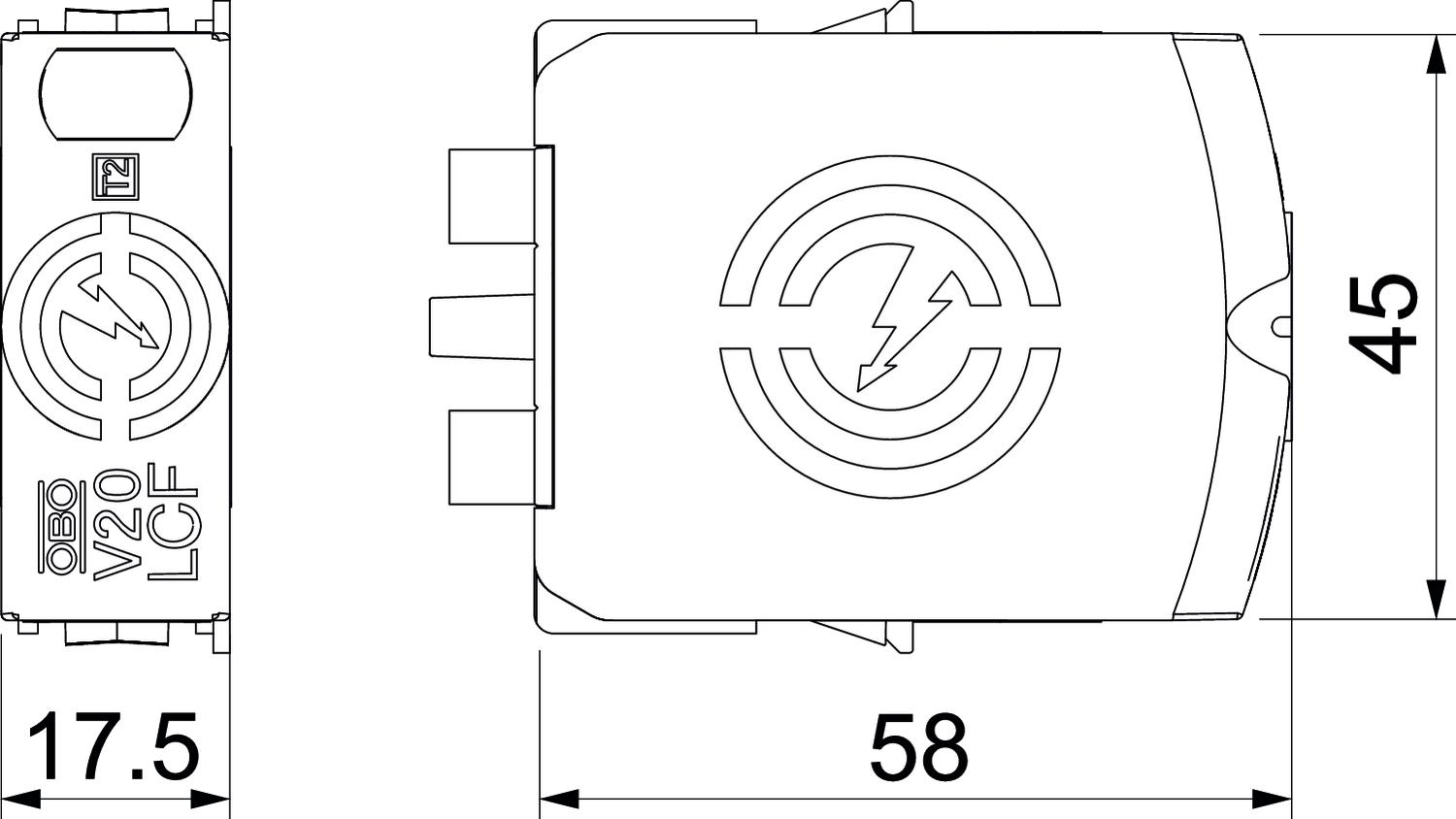

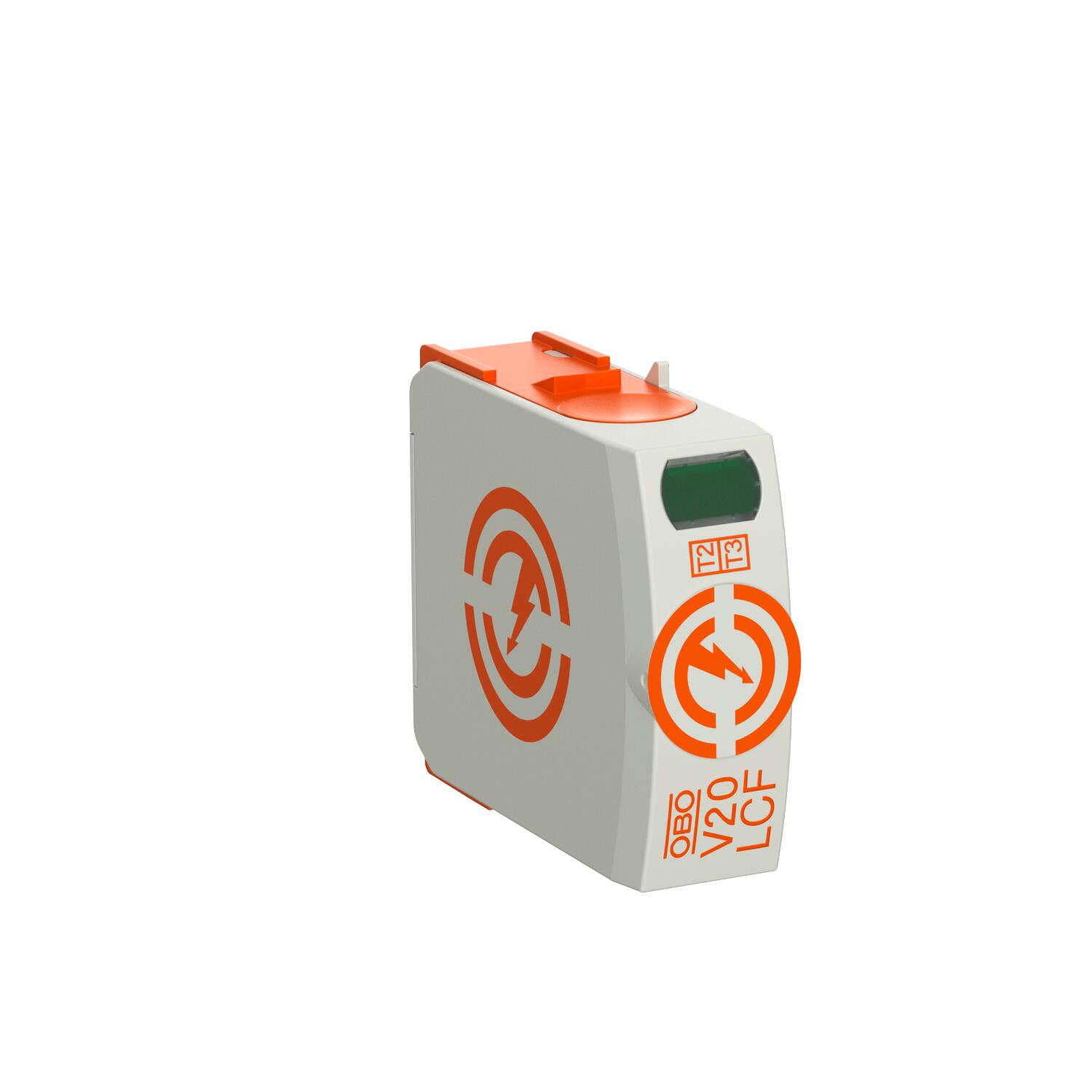

Parte superior do protetor contra surtos V20
Ref. 5095524 | EAN 4012196818747
- Descrição do produto
-
Descrição do produtoDescarregador de sobretensões do tipo 2 para proteção contra sobretensão em conformidade com a norma EN61643-11
• Capacidade de descarga até 20 kA (8/20) por polo através do varistor com capacidade de alto desempenho
• Descarregador modular, enfichável, com dispositivo de separação e indicador visual de funcionamento
• Função de encaixe com proteção contra vibrações e código de tensão
• Plástico conforme a UL 94 V-0
-
- Dados técnicos
-
Dados técnicos
À prova de curto-circuito sim Binário 4 Nm Classe de verificação tipo 2 sim Classificação segundo EN 61643-11 Tipo 2 Classificação segundo IEC 61643-1 classe II Configuração de rede outros Dimensão 280V Distância mínima 1,5 mm Fluxo de ar não Fusível integrado não Fusível máx. a montante 160 A Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP20 Humidade do ar máx. 95 % Humidade do ar mín. 5 % Intensidade nominal de descarga (8/20 µs) 20 kA Intensidade nominal de descarga (8/20 µs) [L-N] 20 kA Intensidade nominal de descarga (8/20 µs) [N-PE] 40 kA Material da caixa PA UL 94 V-0 Pegada de CO2 (GWP) do berço ao portão 0,3261 kg CO2e / 1 Peça Permissões VDE, KEMA, UL, ÖVE Potência de comutação CA 230 V; 0,5 A Potência de comutação CC 230 V; 0,1 A / 75 V; 0,5 A Potência de dissipação máxima (8/20 μs) 40 kA Potência de dissipação máxima (8/20 μs) [L-N] 40 kA Potência de dissipação nominal máxima (8/20 μs) [N-PE] 60 kA Proteção máxima da rede elétrica contra sobretensões 160 A gL/gG Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica 50 kA eff Secção transversal de ligação bornes FM máx. 16 AWG Secção transversal de ligação bornes FM máx. 1,5 mm² Secção transversal de ligação bornes FM mín. 0,5 mm² Secção transversal de ligação bornes FM mín. 21 AWG Secção transversal do condutor flexível (de fio fino) 2 AWG Secção transversal do condutor flexível (de fio fino) 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) máx. 2 AWG Secção transversal do condutor rígida (de um fio/vários fios) mín. 1,5 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 16 AWG Secção transversal flexível (de fio fino) mín. 16 AWG Secção transversal flexível (de fio fino) mín. 1,5 mm² Sinalização à distância não Sinalização no aparelho ótico SPD segundo a UL 1449 Tipo 4 Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tipo de montagem Calha DIN de 35 mm - Todos os tipos
- Downloads
-
Ficha técnica V20-LCF-0-280 / 5095524 , 0.25MB , pdfREACH Declaração de conformidade V20-LCF-0-280 / 5095524 , 0.13MB , pdfRoHS Declaração de conformidade V20-LCF-0-280 / 5095524 , 0.13MB , pdfInstruções de montagem Surge Controller V20-LCF...280 , 3.10MB , pdf
