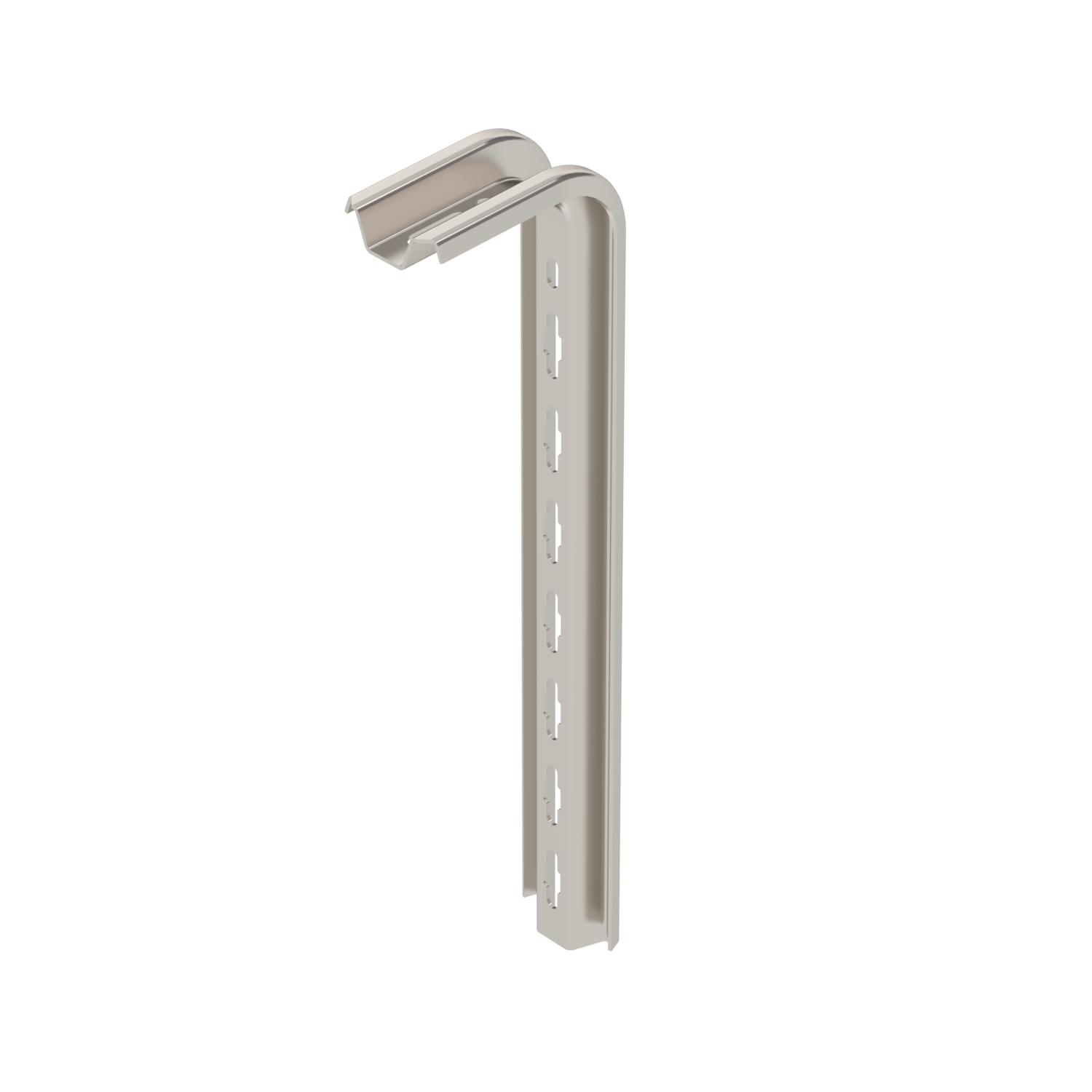

Pendural A2

Ref. 6364848 | EAN 4012195617730

Ref. / Tipo

Comprimento

Cor	aço inoxidável

Descrição do produto

Descrição do produto

Suporte TP para a fixação em tectos de betão horizontais.

Se o perfil for fixo no teto ou se for aparafusado para reforço superior, por motivos de estabilidade, deve ser sempre utilizado o distanciador do tipo DS 4 .

Importante: utilizar como consola apenas até 345 mm de comprimento.

Dados técnicos

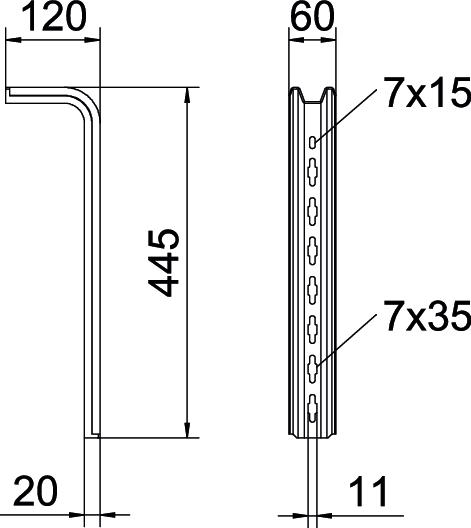

Dimensões

Altura	120 mm
Comprimento	445 mm
Cor	aço inoxidável
Dimensão	L445mm
Funktionsgaranti	não
Largura	60 mm

Material	Aço inoxidável, livre de ferrugem 1.4301
Medida L	445 mm
Pegada de CO2 (GWP) do berço ao portão	3,6238 kg CO2e / 1 Peça
Superfície	brilhante, pós-tratamento
Versão	Perfil S

Dados técnicos

Diagrama de cargas do suporte TP do tipo TPS

Deflexão da extremidade do pendural com a carga máxima admissível das consolas
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Comprimento da consola em mm
Curva de carga com comprimento do perfil em mm

Todos os tipos

Todos os tipos

Tipo	Comprimento	Cor	Ref.	Quantidade	Qte. minima fornec.
TPS 445 A2	445 mm	aço inoxidável	6364848	Unidade	1 Unidade
TPS 545 A2	545 mm	aço inoxidável	6364850	Unidade	1 Unidade
TPS 645 A2	645 mm	aço inoxidável	6364852	Unidade	1 Unidade

Acessórios

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Proteção de topo	TPS KS OR	6364625	Unidade	10 Unidade

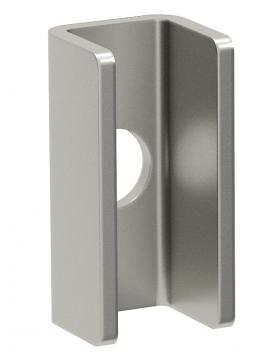

Distanciador A2	DS 4 A2	6416594	Unidade	10 Unidade
Parafuso sextavado M10 A2	SKS 10x90 A2	6418255	Unidade	20 Unidade
