Pendural TP FT

Ref. 6364403 | EAN 4012196473717

Ref. / Tipo

Comprimento

Cor	zinco

Descrição do produto

Descrição do produto

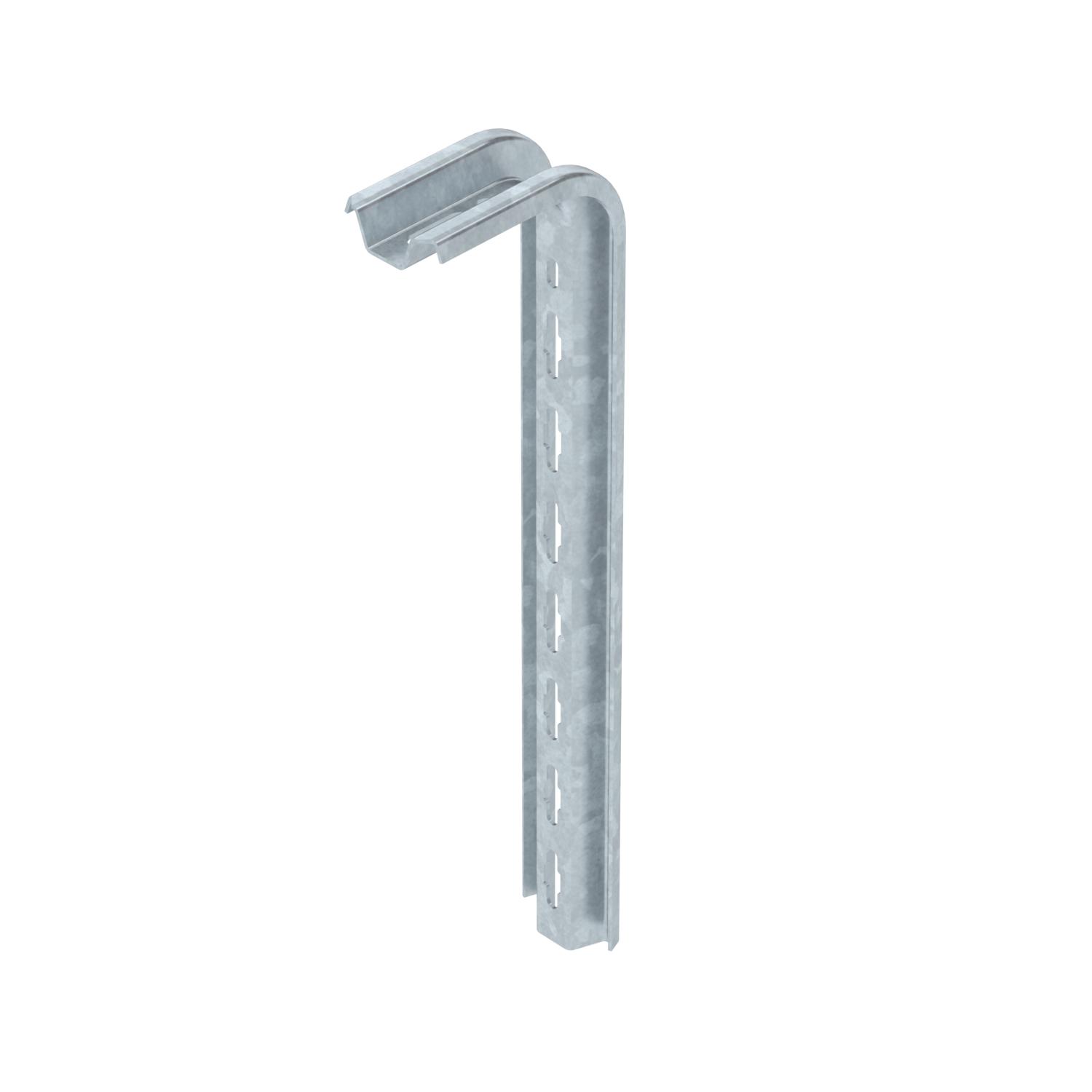

Suporte TP para a fixação em tetos de betão horizontais.

Se o perfil for fixado no teto ou se for aparafusado para reforço superior, por motivos de estabilidade, deve ser sempre utilizado o distanciador do tipo DS4.

Importante: utilizar como consola apenas até 345 mm de comprimento.

Dados técnicos

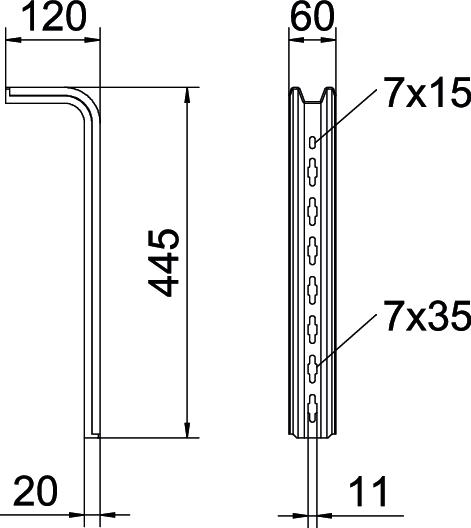

Dimensões

Altura	120 mm
Comprimento	445 mm
Cor	zinco
Dimensão	L445mm
Funktionsgaranti	não
Largura	60 mm

Material	Aço
Medida L	445 mm
Pegada de CO2 (GWP) do berço ao portão	1,6365 kg CO2e / 1 Peça
Superfície	Galvanizado por imersão a quente após maquinação
Versão	Perfil S

Dados técnicos

Diagrama de cargas do suporte TP do tipo TPS

Deflexão da extremidade do pendural com a carga máxima admissível das consolas
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Comprimento da consola em mm
Curva de carga com comprimento do perfil em mm

Todos os tipos

Todos os tipos

Tipo	Comprimento	Cor	Ref.	Quantidade	Qte. minima fornec.
TPS 445 FT	445 mm	zinco	6364403	Unidade	1 Unidade
TPS 545 FT	545 mm	zinco	6364500	Unidade	1 Unidade
TPS 645 FT	645 mm	zinco	6364608	Unidade	1 Unidade

Acessórios

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Proteção de topo	TPS KS OR	6364625	Unidade	10 Unidade
Parafuso de cabeça boleada com anilha e porca F	FRS 10x25 TPS F	6407536	Unidade	50 Unidade

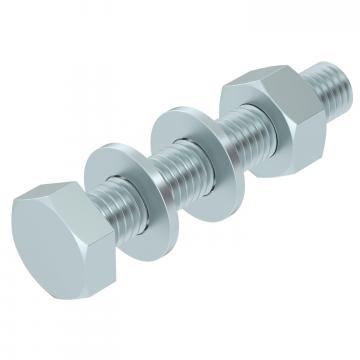

Parafuso sextavado M10 F	SKS 10x60 F	6408516	Unidade	20 Unidade
Distanciador FT	DS 4 FT	6416586	Unidade	20 Unidade
