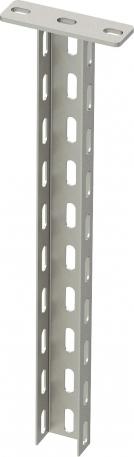

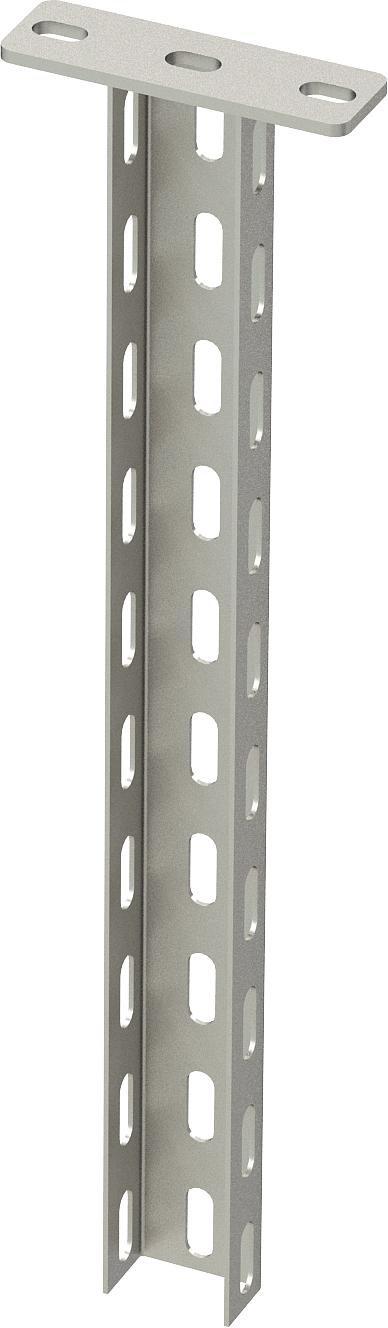

Pendural US 3 A4

Ref. 6342530 | EAN 4012195395355

Ref. / Tipo

Comprimento

Cor	aço inoxidável

Descrição do produto

Descrição do produto

Pendural (perfil em U) nas dimensões 50 x 30 mm com cabeça de perfil soldada.

Para a fixação em tetos de betão horizontais e em vigas de aço. Com larguras de consola superiores a 400 mm ou na montagem de consolas na extremidade de suportes suspensos, é recomendável a utilização de distanciador tipo DSK 25.

Dados técnicos

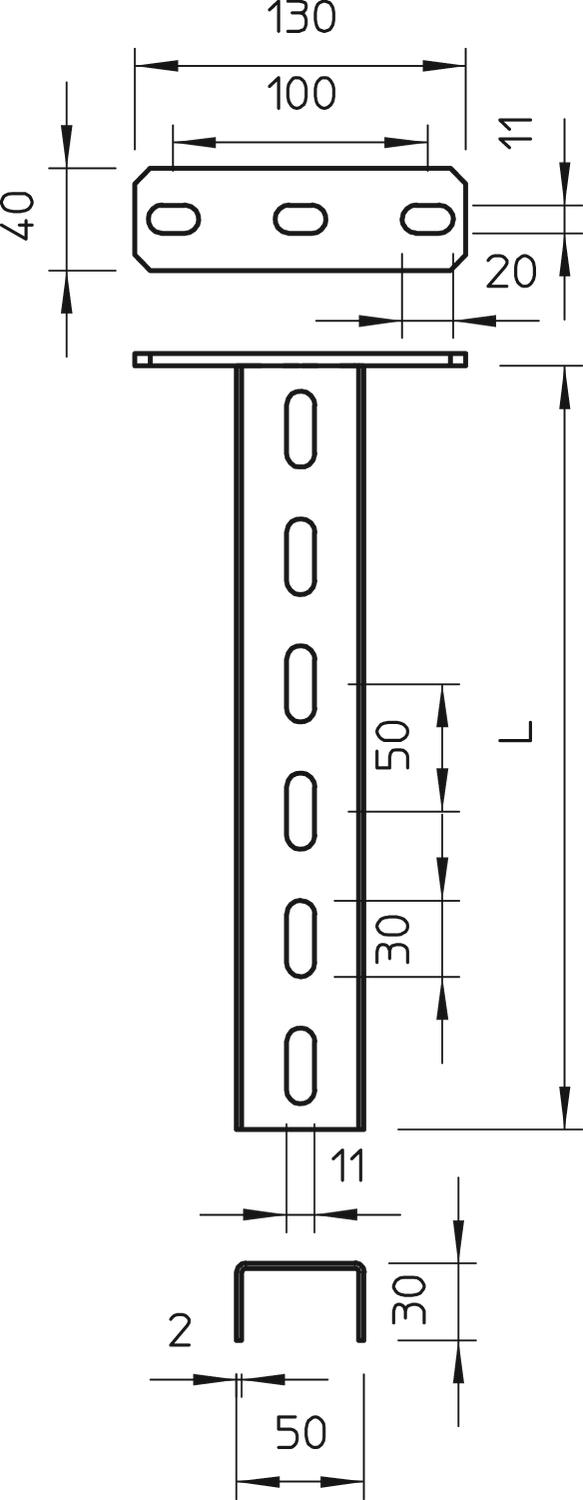

Dimensões

Altura	30 mm
Carga máxima de tração	5 kN
Comprimento	300 mm
Comprimento da consola 200	2,7 kN
Comprimento da consola 400	1,5 kN
Cor	aço inoxidável
Dimensão	50x30x300

Espessura do material	2 mm
Funktionsgaranti	não
Largura	50 mm
Material	Aço inoxidável 1.4571
Pegada de CO2 (GWP) do berço ao portão	3,6679 kg CO2e / 1 Peça
Superfície	brilhante, pós-tratamento
Versão	Perfil U

Dados técnicos

Diagrama de cargas do pendural U do tipo US 3 K

Deflexão da extremidade do pendural com a carga máxima admissível das consolas
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Comprimento da consola em mm
Curva de carga com comprimento do perfil em mm

Todos os tipos

Todos os tipos

Tipo	Comprimento	Cor	Ref.	Quantidade	Qte. minima fornec.
US 3 K 20 A4	200 mm	aço inoxidável	6342375	Unidade	1 Unidade
US 3 K 40 A4	400 mm	aço inoxidável	6342379	Unidade	1 Unidade
US 3 K 50 A4	500 mm	aço inoxidável	6342381	Unidade	1 Unidade
US 3 K 60 A4	600 mm	aço inoxidável	6342389	Unidade	1 Unidade
US 3 K 70 A4	700 mm	aço inoxidável	6342391	Unidade	1 Unidade
US 3 K 80 A4	800 mm	aço inoxidável	6342393	Unidade	1 Unidade
US 3 K 90 A4	900 mm	aço inoxidável	6342395	Unidade	1 Unidade
US 3 K 110 A4	1100 mm	aço inoxidável	6342396	Unidade	1 Unidade
US 3 K 100 A4	1000 mm	aço inoxidável	6342397	Unidade	1 Unidade
US 3 K 120 A4	1200 mm	aço inoxidável	6342398	Unidade	1 Unidade
US 3 K 30 A4	300 mm	aço inoxidável	6342530	Unidade	1 Unidade

Acessórios

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

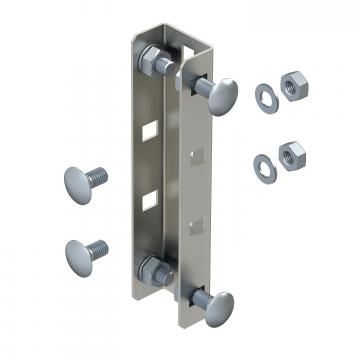

União de perfil U A4	VUS 3 A4	6018520	Unidade	1 Unidade

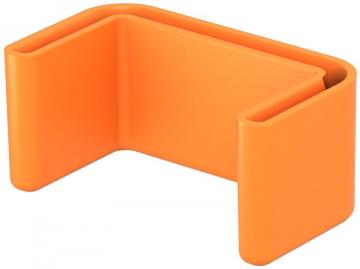

Proteção de topo	US 3 KS OR	6338458	Unidade	20 Unidade
Parafuso de cabeça boleada com anilha e porca A4	FRS 10x25 A4	6407524	Unidade	50 Unidade

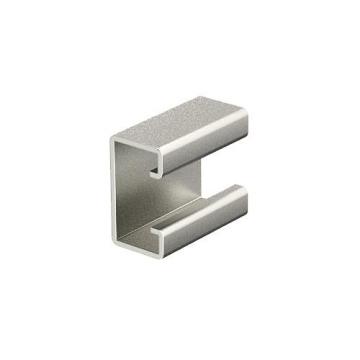

Distanciador A4	DSK 25 A4	6416450	Unidade	10 Unidade
Parafuso sextavado M10 A4	SKS 10x80 A4	6418248	Unidade	20 Unidade
