Pendural US 7 A4
Ref. 6338881 | EAN 4012195913245
- Descrição do produto
-

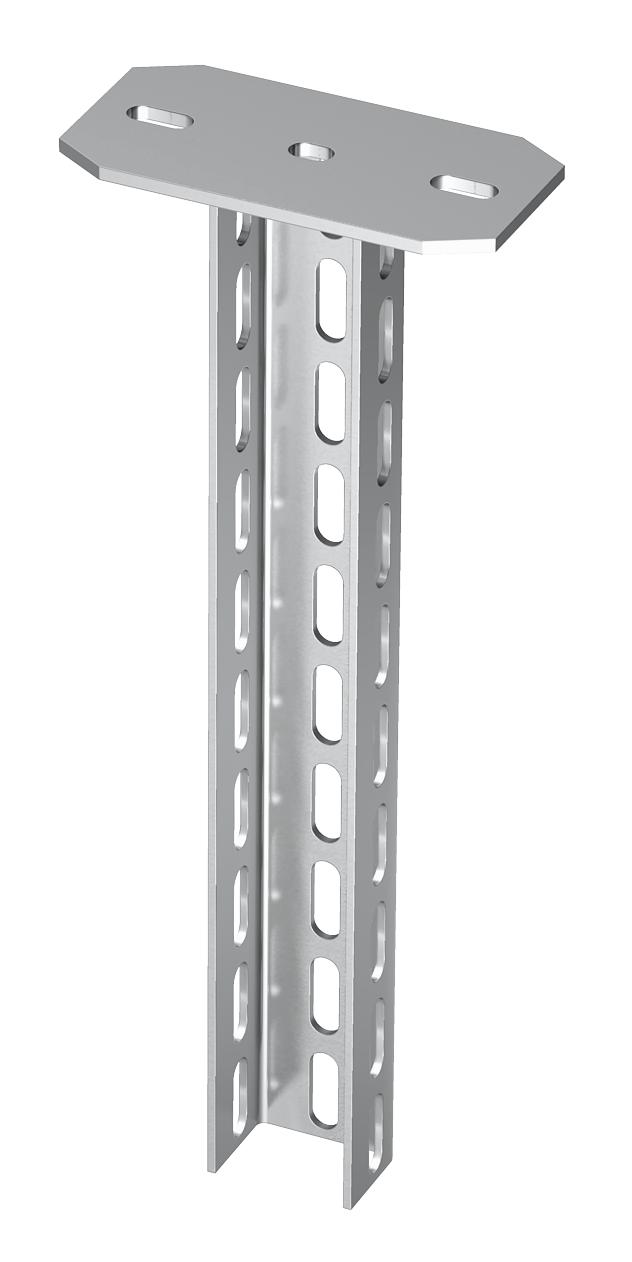

Descrição do produtoPendural U com cabeça soldada.
Para fixação em tetos de betão horizontais e em vigas de aço. Com larguras de consola superiores a 400 mm ou na montagem de consolas na extremidade de suportes suspensos, é recomendável a utilização do acessório de aperto tipo DSK 61.
-
- Dados técnicos
-
Dimensões
Altura 50 mm Carga máxima de tração 11 kN Comprimento 2000 mm Comprimento da consola 200 7,5 kN Comprimento da consola 400 4,2 kN Comprimento da consola 600 2,9 kN Cor aço inoxidável Dimensão 70x50x2000 Espessura do material 4 mm Funktionsgaranti não Largura 70 mm Material Aço inoxidável 1.4571 Pegada de CO2 (GWP) do berço ao portão 53,0542 kg CO2e / 1 Peça Superfície brilhante, pós-tratamento Versão Perfil U Dados técnicos
Diagrama de cargas do pendural U do tipo US 7 K VA
-
Deflexão da extremidade do pendural com a carga máxima admissível das consolas
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Comprimento da consola em mm
-
Curva de carga com comprimento do perfil em mm
-
- Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Proteção de topo
US 7 KS OR 6338497 20 Unidade
Distanciador DSK 61 A4
DSK 61 A4 6416533 10 Unidade - Downloads
-
