Perfil MS4022, grande cargas, rasgo 18mm, FT, perfurado 2000 | 40 | 22,5 | 2 | Galvanizado por imersão a quente após maquinação

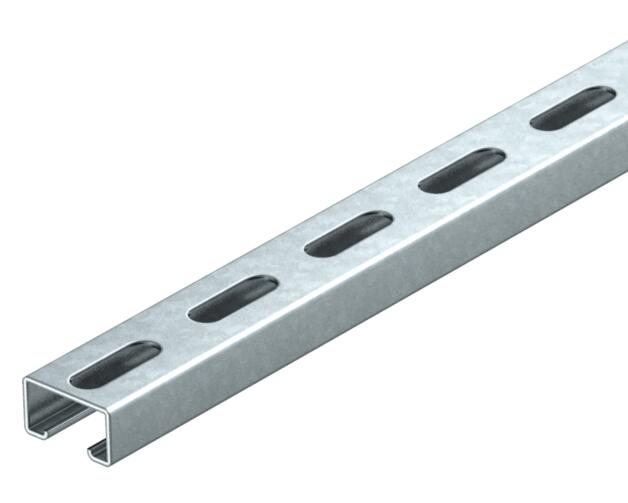

Perfil MS4022, grande cargas, rasgo 18mm, FT, perfurado

Ref. 1121979 | EAN 4012195050230

Ref. / Tipo

Comprimento

Largura	40 mm

Altura	22,5 mm

Espessura do material	2 mm

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

Perfis C, grandes cargas, para instalação individual de estruturas de suporte para, por exemplo, caminhos de cabos em chapa ou como consola para quadros elétricos. Também indicados para instalação de cabos em combinação com abraçadeiras BBS de tipo U.

Dados técnicos

Dimensões

Altura	22,5 mm
Com engrenagem	não
Com perfuração	sim
Com pré-cortes	não
Comprimento	2000 mm

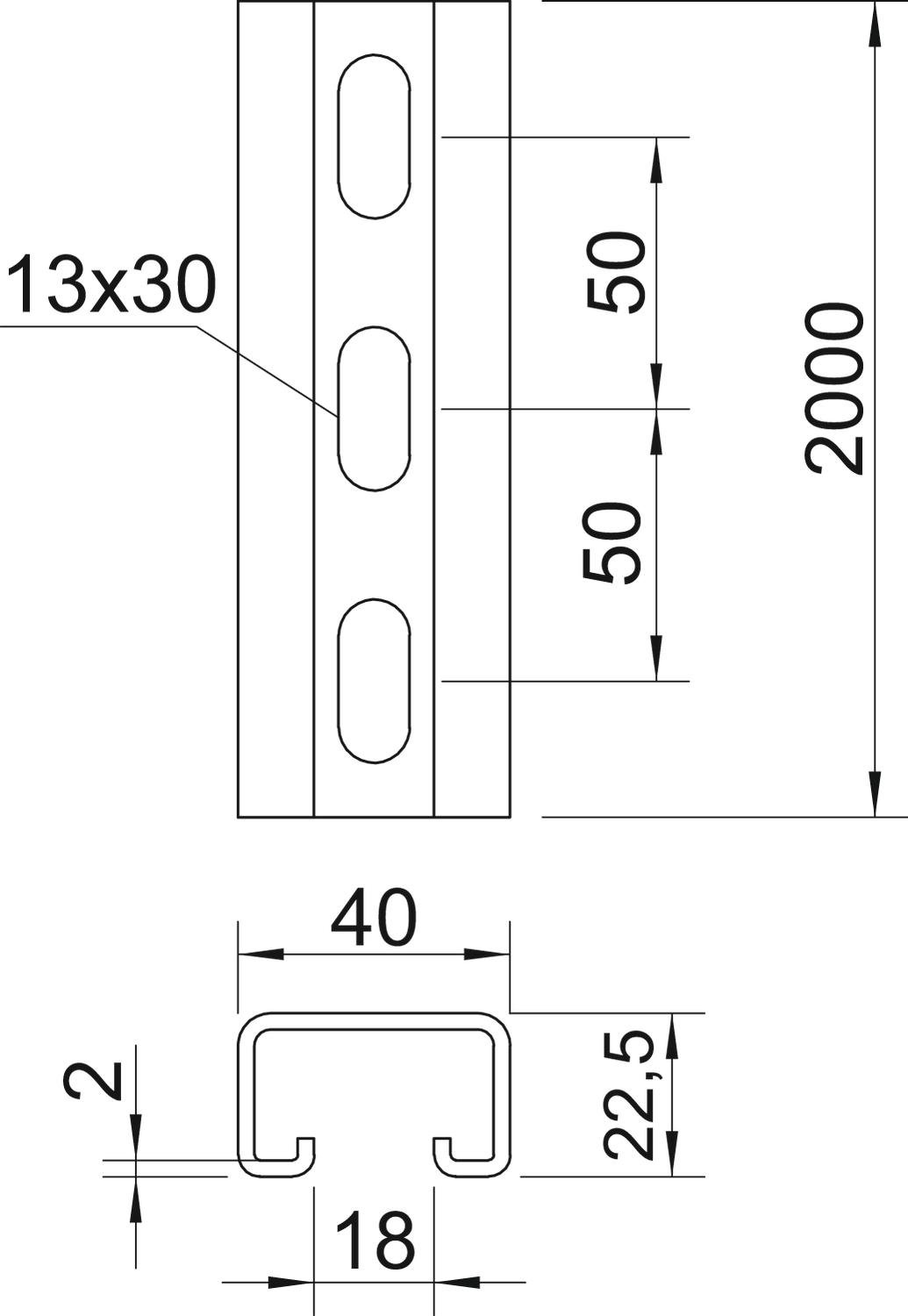

Dimensão	2000x40x22,5
Distância cêntrica entre os furos	50 mm
Espessura do material	2 mm
Forma do perfil	Perfil C
Funktionsgaranti	sim
Largura	40 mm
Largura de rasgo	18 mm

Material	Aço
Medida L	2000 mm
Pegada de CO2 (GWP) do berço ao portão	3,3075 kg CO2e / 1 Metro
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de perfuração	Parte traseira perfurada
Valor estático A	1,74 cm²
Valor estático ly	1,18 cm⁴
Valor estático lz	4,45 cm⁴
Valor estático Wy	1,05 cm³
Valor estático Wz	2,23 cm³
Versão	Perfil simples

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura do material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MS4022P6000FT	6000 mm	40 mm	22,5 mm	2 mm	Galvanizado por imersão a quente após maquinação	1121898	m	6 m
MS4022P2000FT	2000 mm	40 mm	22,5 mm	2 mm	Galvanizado por imersão a quente após maquinação	1121979	m	2 m

Acessórios

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Porca corrediça ZL	MS40SN M10 ZL	1147114	Unidade	50 Unidade
Parafuso corrediço ZL	MS40HB M10x30 ZL	1148118	Unidade	50 Unidade

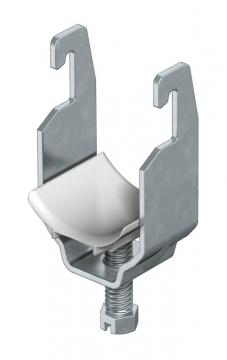

Abraçadeira BBS, simples, placa de pressão em plástico, FT	2056U 22 FT	1175211	Unidade	100 Unidade
