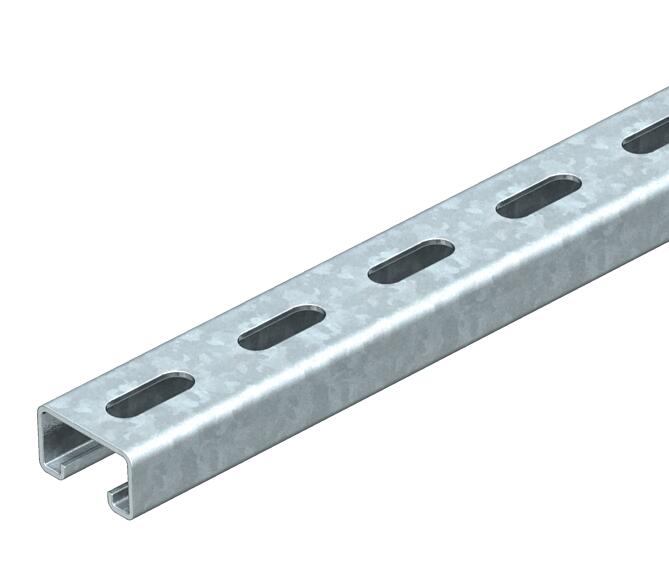

Perfil MS4121, rasgo 22 mm, FS, perfurado
Ref. 1122950 | EAN 4012196471119
- Descrição do produto
-
Descrição do produtoPerfis C, grandes cargas, para instalação individual de estruturas de suporte para, por exemplo, caminhos de cabos em chapa ou como consola para quadros elétricos. Também indicados para instalação de cabos em combinação com abraçadeiras BBS de tipo U.
-
- Dados técnicos
-

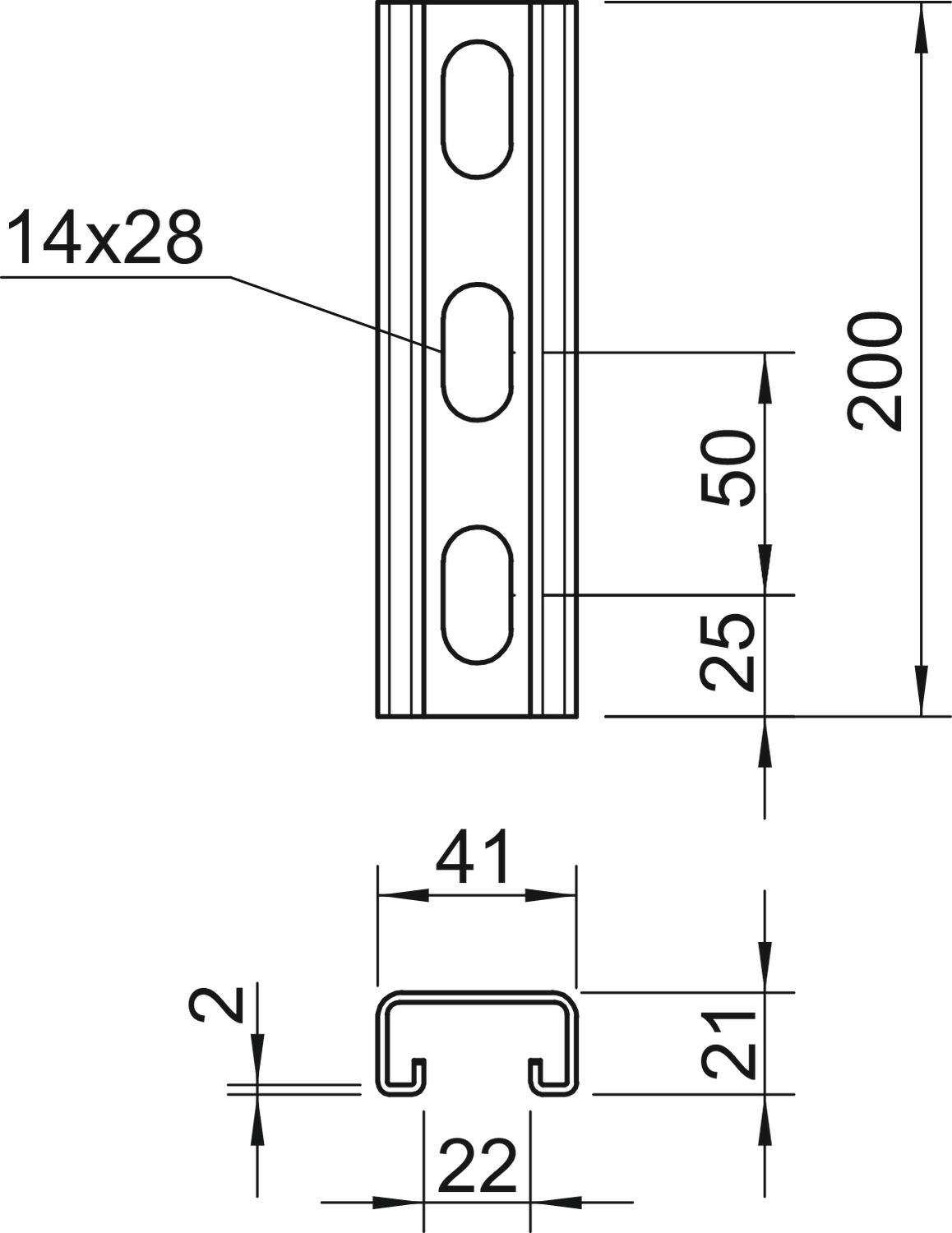

Dimensões
Altura 21 mm Com engrenagem sim Com perfuração sim Com pré-cortes não Comprimento 200 mm Dimensão 200x41x21 Distância cêntrica entre os furos 50 mm Espessura do material 2 mm Forma do perfil Perfil C Funktionsgaranti sim Largura 41 mm Largura de rasgo 22 mm Material Aço Medida L 200 mm Pegada de CO2 (GWP) do berço ao portão 0,6991 kg CO2e / 1 Peça Superfície galvanizado pelo método Sendzimir Tipo de perfuração Parte traseira perfurada Valor estático A 1,65 cm² Valor estático ly 0,95 cm⁴ Valor estático lz 4,51 cm⁴ Valor estático Wy 0,89 cm³ Valor estático Wz 2,2 cm³ Versão Perfil simples - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Porca corrediça ZL
MS41SN M10 ZL 1147214 50 Unidade
Parafuso corrediço ZL
MS41HB M10x30 ZL 1148322 50 Unidade
Abraçadeira BBS, simples, placa de pressão em plástico, FT
2056U 22 FT 1175211 100 Unidade - Downloads
-
Ficha técnica MS4121P0200FS / 1122950 , 0.17MB , pdfBrochura Perfis , 2.10MB , pdfDeclaração de conformidade UE MS4121P0200FS / 1122950 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido MS4121P0200FS / 1122950 , 0.09MB , pdfREACH Declaração de conformidade MS4121P0200FS / 1122950 , 0.12MB , pdfRoHS Declaração de conformidade MS4121P0200FS / 1122950 , 0.12MB , pdf
