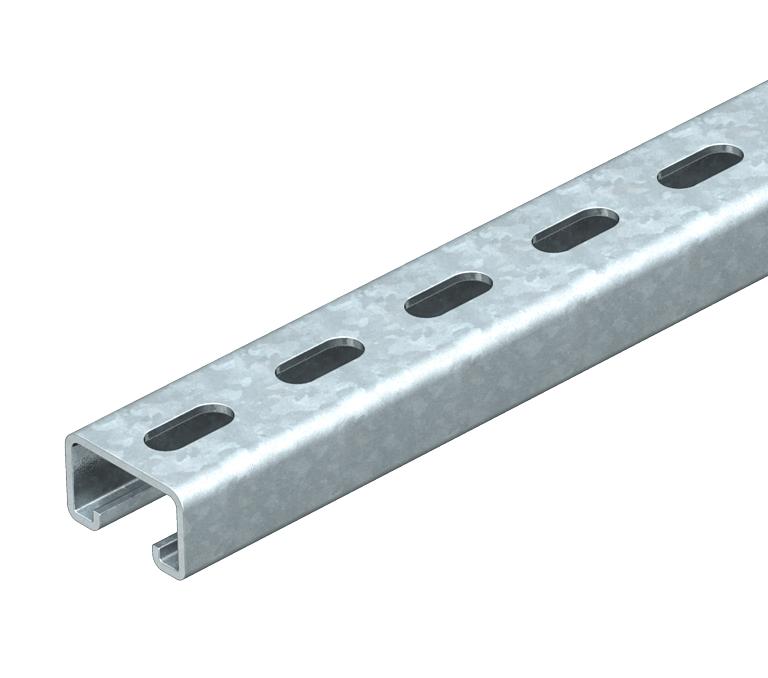

Perfil MS5030, rasgo 22 mm, FT, perfurado
Ref. 1121466 | EAN 4012195419686
- Descrição do produto
-
Descrição do produtoPerfis C, grandes cargas, para instalação individual de estruturas de suporte para, por exemplo, caminhos de cabos em chapa ou como consola para quadros elétricos. Também indicados para instalação de cabos em combinação com abraçadeiras BBS de tipo U.
-
- Dados técnicos
-

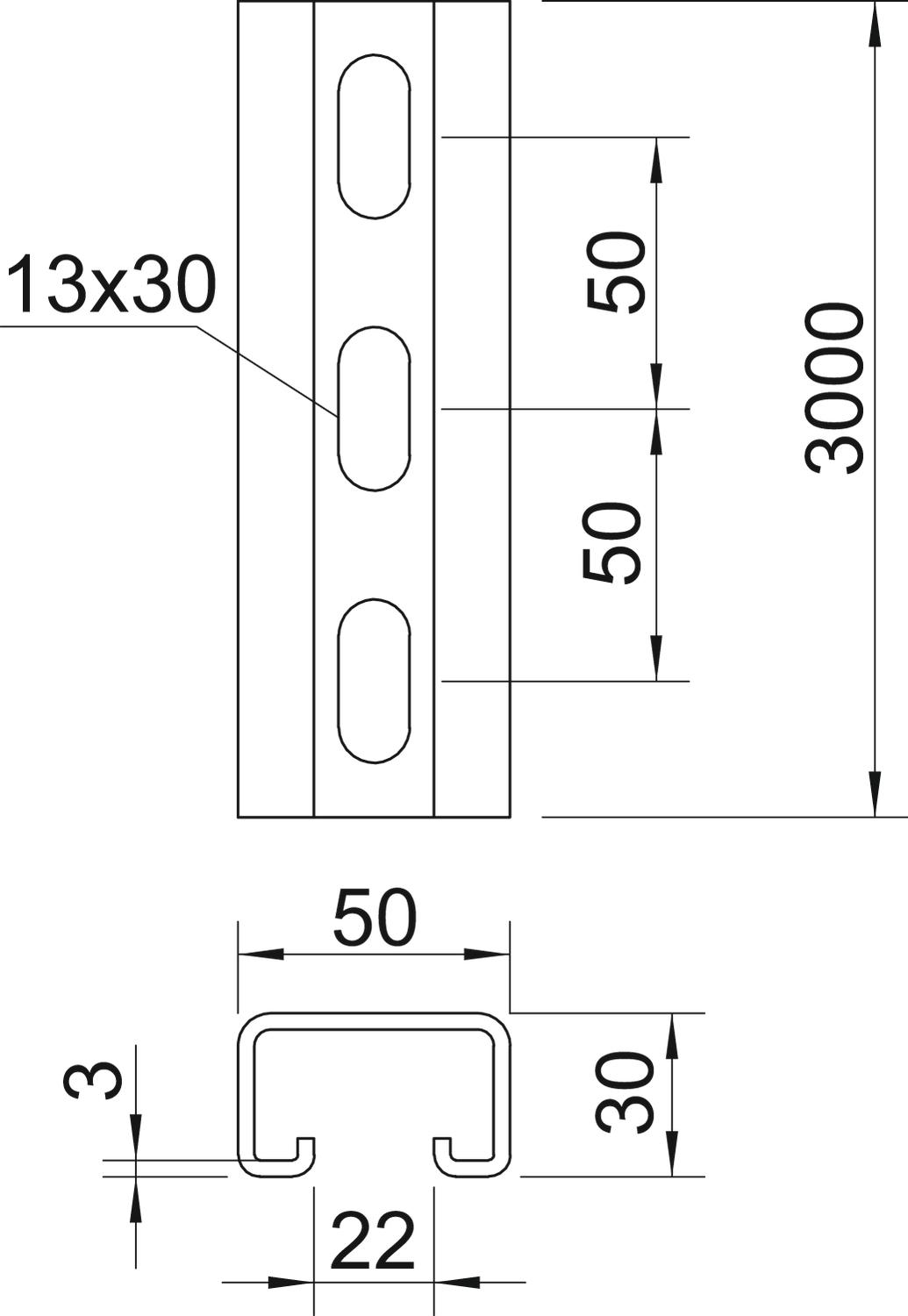

Dimensões
Altura 30 mm Com engrenagem não Com perfuração sim Com pré-cortes não Comprimento 3000 mm Dimensão 3000x50x30 Distância cêntrica entre os furos 50 mm Espessura do material 3 mm Forma do perfil Perfil C Funktionsgaranti sim Largura 50 mm Largura de rasgo 22 mm Material Aço Medida L 3000 mm Pegada de CO2 (GWP) do berço ao portão 6,0294 kg CO2e / 1 Metro Superfície Galvanizado por imersão a quente após maquinação Tipo de perfuração Parte traseira perfurada Valor estático A 3,39 cm² Valor estático ly 3,99 cm⁴ Valor estático lz 13,11 cm⁴ Valor estático Wy 3,95 cm³ Valor estático Wz 6,38 cm³ Versão Perfil simples - Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Porca corrediça ZL
MS50SN M10 ZL 1147164 50 Unidade
Parafuso corrediço ZL
MS50HB M10x30 ZL 1148218 50 Unidade
Abraçadeira BBS, simples, placa de pressão em plástico, FT
2056U 22 FT 1175211 100 Unidade - Downloads
-
Ficha técnica MS5030P3000FT / 1121466 , 0.22MB , pdfBrochura Perfis , 2.10MB , pdfDeclaração de conformidade UE MS5030P3000FT / 1121466 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido MS5030P3000FT / 1121466 , 0.09MB , pdfREACH Declaração de conformidade MS5030P3000FT / 1121466 , 0.12MB , pdfRoHS Declaração de conformidade MS5030P3000FT / 1121466 , 0.12MB , pdf
