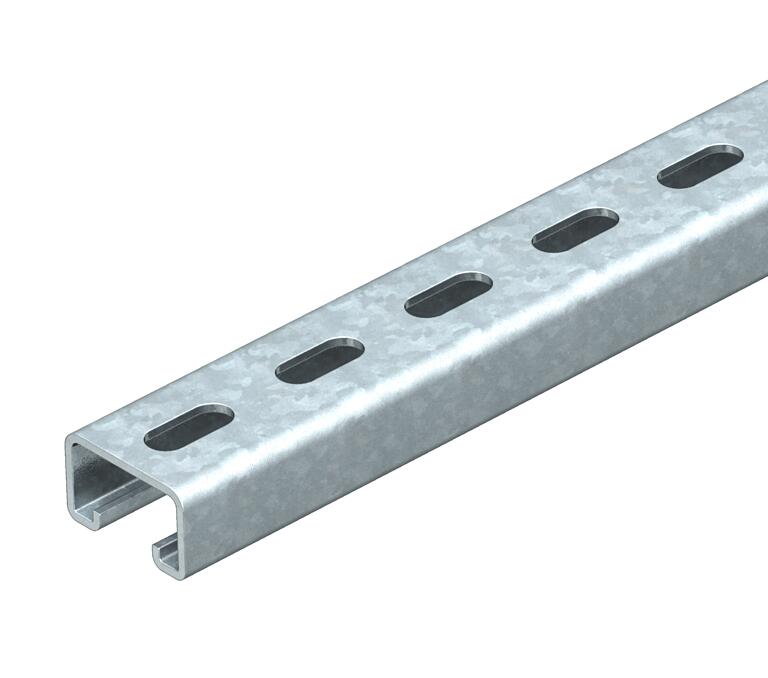

Perfil MS5030, rasgo 22 mm, FT, perfurado 900 | 50 | 30 | 3 | Galvanizado por imersão a quente após maquinação

Perfil MS5030, rasgo 22 mm, FT, perfurado

Ref. 1121336 | EAN 4012195068310

Ref. / Tipo

Comprimento

Largura	50 mm

Altura	30 mm

Espessura do material	3 mm

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

Perfis C, grandes cargas, para instalação individual de estruturas de suporte para, por exemplo, caminhos de cabos em chapa ou como consola para quadros elétricos. Também indicados para instalação de cabos em combinação com abraçadeiras BBS de tipo U.

Dados técnicos

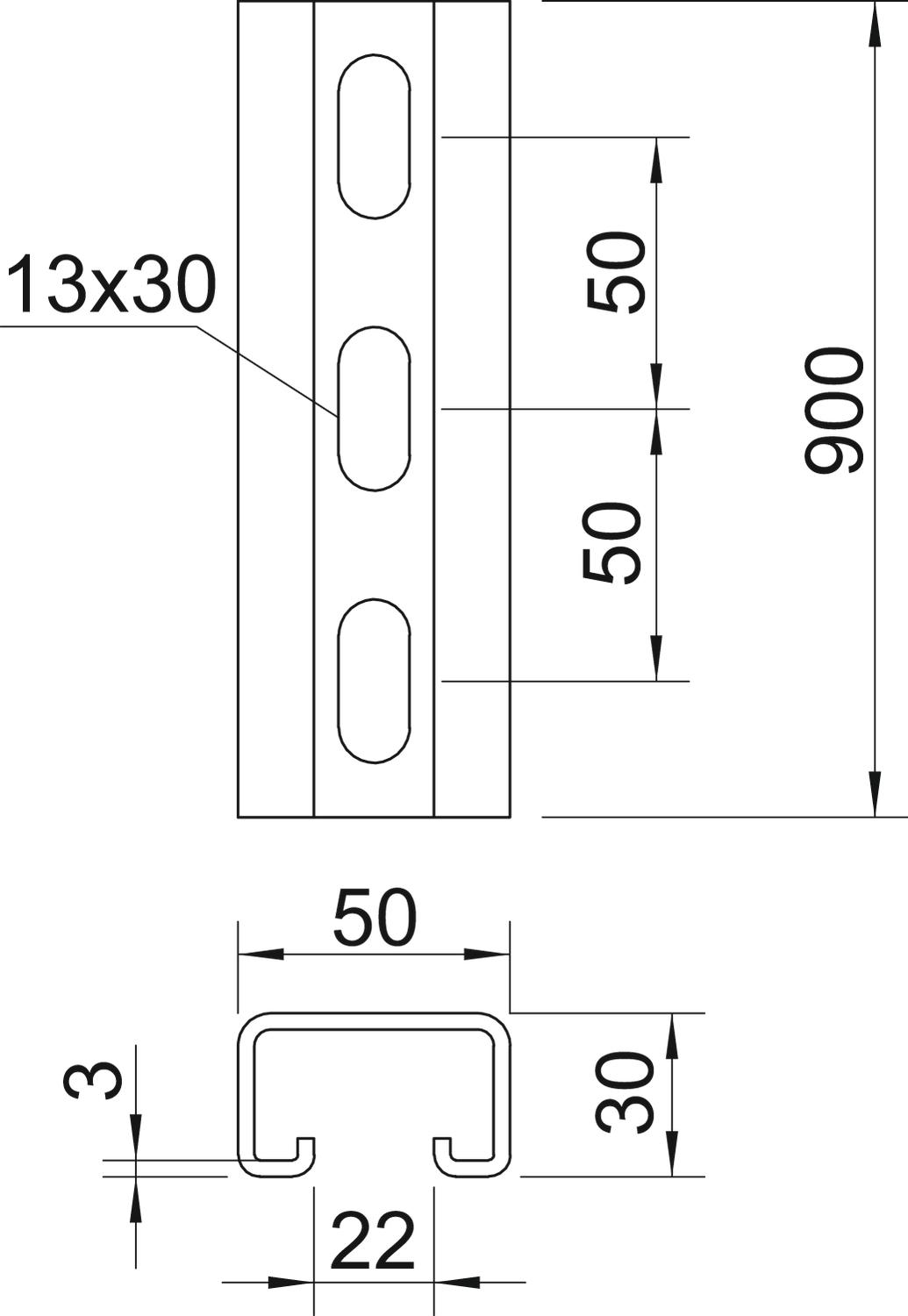

Dimensões

Altura	30 mm
Com engrenagem	não
Com perfuração	sim
Com pré-cortes	não
Comprimento	900 mm
Dimensão	900x50x30
Distância cêntrica entre os furos	50 mm
Espessura do material	3 mm
Forma do perfil	Perfil C
Funktionsgaranti	sim
Largura	50 mm
Largura de rasgo	22 mm

Material	Aço
Medida L	900 mm
Pegada de CO2 (GWP) do berço ao portão	5,9709 kg CO2e / 1 Peça
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de perfuração	Parte traseira perfurada
Valor estático A	3,39 cm²
Valor estático ly	3,99 cm⁴
Valor estático lz	13,11 cm⁴
Valor estático Wy	3,95 cm³
Valor estático Wz	6,38 cm³
Versão	Perfil simples

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura do material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MS5030P0300FT	300 mm	50 mm	30 mm	3 mm	Galvanizado por imersão a quente após maquinação	1121243	Unidade	1 Unidade
MS5030P0900FT	900 mm	50 mm	30 mm	3 mm	Galvanizado por imersão a quente após maquinação	1121336	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Porca corrediça ZL	MS50SN M10 ZL	1147164	Unidade	50 Unidade
Parafuso corrediço ZL	MS50HB M10x30 ZL	1148218	Unidade	50 Unidade
Abraçadeira BBS, simples, placa de pressão em plástico, FT	2056U 22 FT	1175211	Unidade	100 Unidade
