Perfil US 7 A2
Ref. 6341993 | EAN 4012196190157
- Descrição do produto
-

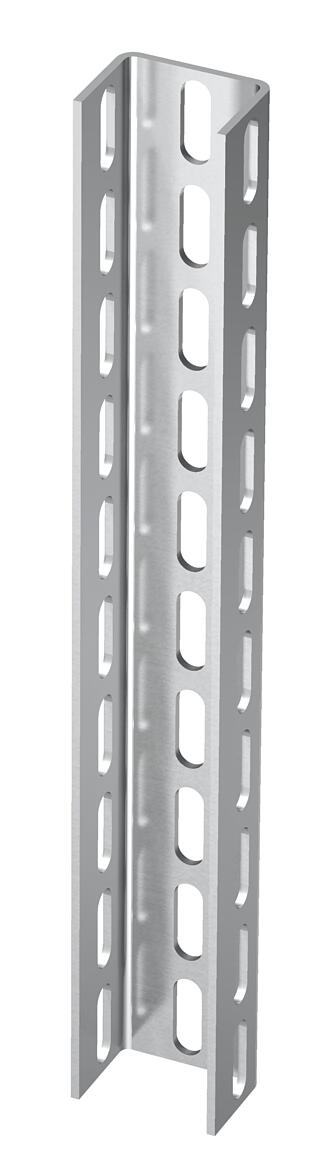

Descrição do produtoPerfil U com comprimento fixo. Dimensões 70 x 50 mm.
Com larguras de consola superiores a 400 mm ou na montagem de consolas na extremidade de suportes suspensos, é recomendável a utilização do distanciador tipo DSK 61.
-
- Dados técnicos
-
Dimensões
Altura 50 mm Com engrenagem não Com pré-cortes não Comprimento 6000 mm Cor aço inoxidável Dimensão 70x50x6000 Dimensão 70 x 50 x 4 Espessura do material 4 mm Forma do perfil Perfil U Funktionsgaranti não Largura 70 mm Largura de rasgo 40 mm Largura do orifício 14 mm Material Aço inoxidável, livre de ferrugem 1.4301 Pegada de CO2 (GWP) do berço ao portão 140,7658 kg CO2e / 1 Peça Superfície brilhante, pós-tratamento Tipo de perfuração 3 lados perfurados Valor estático A 4,59 cm² Valor estático ly 13,79 cm⁴ Valor estático lz 36,84 cm⁴ Valor estático Wy 4,11 cm³ Valor estático Wz 10,53 cm³ Versão Perfil simples - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Proteção de topo
US 7 KS OR 6338497 20 Unidade
Parafuso de cabeça boleada com anilha e porca A2
FRS 12x25 A2 6406750 25 Unidade - Downloads
-
Ficha técnica US 7 600 A2 / 6341993 , 0.22MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE US 7 600 A2 / 6341993 , 0.13MB , pdfREACH Declaração de conformidade US 7 600 A2 / 6341993 , 0.12MB , pdfRoHS Declaração de conformidade US 7 600 A2 / 6341993 , 0.13MB , pdfInstruções de montagem Instruções de montagem, sistemas de perfis U , 2.02MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
