Perfil US 7 A4
Ref. 6341995 | EAN 4012196411634
- Descrição do produto
-
Descrição do produtoPerfil U com comprimento fixo. Dimensões 70 x 50 mm.
Com larguras de consola superiores a 400 mm ou na montagem de consolas na extremidade de suportes suspensos, é recomendável a utilização do acessório de aperto tipo DSK 61.
-
- Dados técnicos
-
Dimensões
Altura 50 mm Com engrenagem não Com pré-cortes não Comprimento 6000 mm Cor aço inoxidável Dimensão 70 x 50 x 4 Dimensão 70x50x6000 Espessura do material 4 mm Forma do perfil Perfil U Funktionsgaranti não Largura 70 mm Largura de rasgo 40 mm Largura do orifício 14 mm Material Aço inoxidável 1.4571 Pegada de CO2 (GWP) do berço ao portão 141,368 kg CO2e / 1 Peça Superfície brilhante, pós-tratamento Tipo de perfuração 3 lados perfurados Valor estático A 4,59 cm² Valor estático ly 13,79 cm⁴ Valor estático lz 36,84 cm⁴ Valor estático Wy 4,11 cm³ Valor estático Wz 10,53 cm³ Versão Perfil simples - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Proteção de topo
US 7 KS OR 6338497 20 Unidade

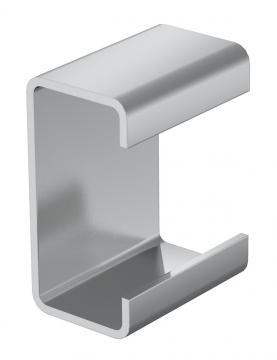

Distanciador DSK 61 A4
DSK 61 A4 6416533 10 Unidade - Downloads
-
Ficha técnica US 7 600 A4 / 6341995 , 0.22MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE US 7 600 A4 / 6341995 , 0.13MB , pdfREACH Declaração de conformidade US 7 600 A4 / 6341995 , 0.12MB , pdfRoHS Declaração de conformidade US 7 600 A4 / 6341995 , 0.13MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
