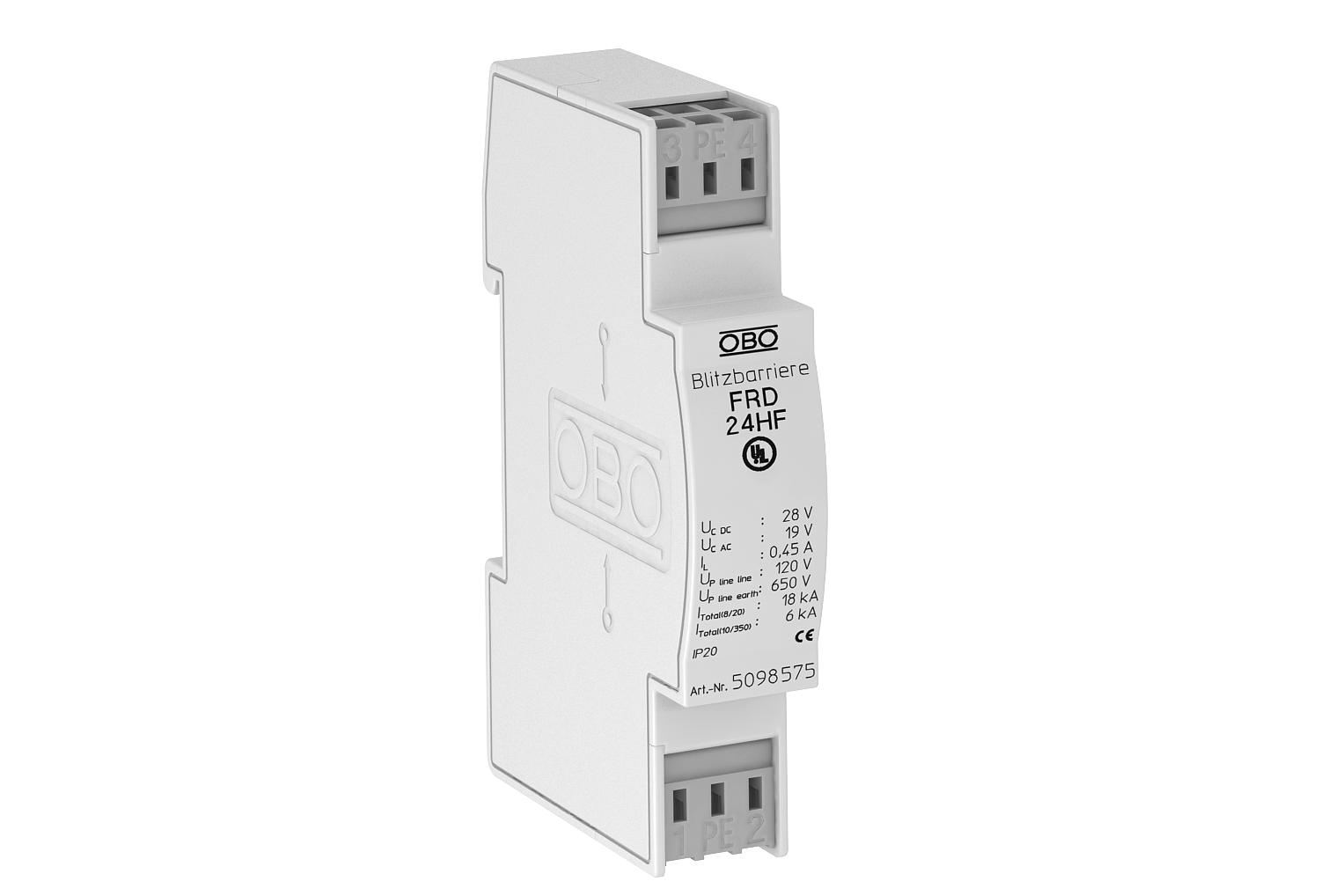

Proteção combinada para sistemas de pares de fios com aplicações AF 24 V
Ref. 5098575 | EAN 4012195578352
- Descrição do produto
-
Descrição do produtoProteção contra sobretensões para utilização em tecnologias de medição, controlo e regulação.
• Proteção básica, intermédia e avançada
• Circuito de proteção de dois níveis com elevada capacidade de dissipação de descargas atmosféricas
• Elevada frequência de transmissão de até 100 MHz
• Universal para todos os sistemas de barramento (por ex. Profibus)
• Com bornes de ligação sem parafusos e de montagem fácil

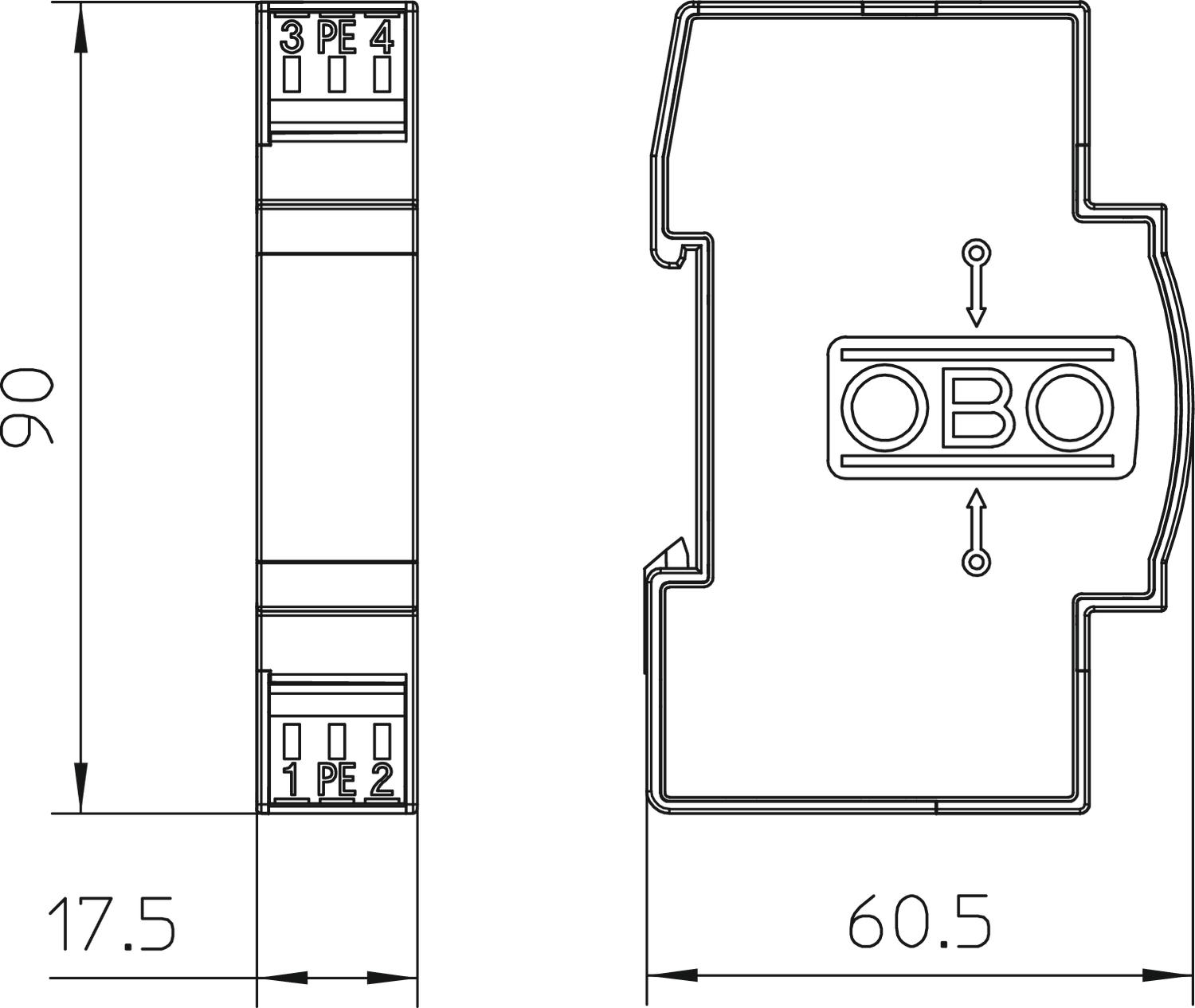

• Dimensão reduzida de 17,5 mm
Aplicação: utilização universal em calha DIN de 35 mm em quadros de distribuição convencionais.
-
- Dados técnicos
-
Dados técnicos
Amortecimento de inserção (Insertion loss) ≤3 dB Capacidade (fio-fio) <40 pF Capacidade (fio-terra) <40 pF Contacto para telecomunicações não Corrente de carga nominal CA 0,32 A Corrente de carga nominal CC 0,45 A Corrente de impulso 3 kA Corrente transitória total (8/20) 18 kA Dimensão 24V AC DST segundo IEC 61643-21 Classe I+II+III / D1+C2+C1 Frequência limite 100 MHz Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 9 kA Kategorie Tipo 1+2+3 / D1+C2+C1 Ligação à terra através de: Abraçadeira Ligação de blindagem não LPZ 0→3 Monitorização do descarregador não Nível de proteção fio - fio <120 V Nível de proteção fio - terra <650 V Norma de ensaio IEC 61643-21 Número de polos 2 Permissões UL Potência dissipada total (10/350) D1: 6 kA Resistência da potência de dissipação nominal fio - fio C2: 18 kV / 9 kA (8/20µs) Resistência da potência de dissipação nominal fio - terra C2: 18 kV / 9 kA (8/20µs) Resistência de isolamento >100 MΩ Resistência de série por fio 2,2 Ω ± 10 % Secção transversal de ligação multifilar máx. 2,5 mm² Secção transversal de ligação multifilar mín. 0,14 mm² Secção transversal de ligação rígida máx. 2,5 mm² Sistema de encaixe Bornes Tensão continua máxima CA 19 V Tensão continua máxima CC 28 V Tensões nominais 24 V Unidade de divisão TE (17,5 mm) 1 Versão verificada quanto a explosões não Opções de ligação
Secção transversal de ligação flexível máx. 2,5 mm² Secção transversal de ligação flexível mín. 0,14 mm² Secção transversal de ligação rígida mín. 0,14 mm² Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,1625 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Unidade Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 0,1625 kg CO2e / 1 Peça - Todos os tipos
