Proteção contra incêndios em caixa para paredes ocas HG 61-LF, hermética

Ref. 7204324 | EAN 4012197384548

Descrição do produto

Descrição do produto

Proteção contra incêndios para caixa para paredes ocas para fechar aberturas de instalação elétrica em paredes resistentes ao fogo.
• Caixa de aparelhagem/derivação profunda
• 2 x 3 cúpulas de parafusos
• Ligação hermética com outras caixas de aparelhagem através das uniões de ligação tipo ZH 11-V
• máx. 8 entradas aprovadas para cabos com diâmetro ≤ 11 mm
• 2 entradas M20/M25 (diâmetro de cabo ≤ 14 mm)
Acessórios de fornecimento: 5 x uniões de ligação tipo ZH 11-V
Resistência ao fogo EI120/EI90 (resistente ao fogo)
Permitido em todas as zonas de instalação de acordo com DIN 18015-3, DIN 18040-2, DIN EN 17210

Dados técnicos

Dados técnicos

Cor	cor de laranja / cinzento
Dimensão	Ø68mm, H61mm

Material	Polipropileno / Elastómero termoplástico
Pegada de CO2 (GWP) do berço ao portão	0,1299 kg CO2e / 1 Peça

Todos os tipos

Todos os tipos

Tipo	Altura	Diâmetro	Diâmetro do corte	para diâmetro de tubo	Número de entradas	Ref.	Quantidade	Qte. minima fornec.
HG 61-LF						7204324	Unidade	10 Unidade

Downloads

Ficha técnica HG 61-LF / 7204324 , 0.16MB , pdf

Monofolha PYROWIN® CWB fire protection cavity wall sockets , 0.28MB , pdf

Catálogo Protection installation insulations and cable bandages , 12.95MB , pdf

Declaração de conformidade UE HG 61-LF / 7204324 , 0.19MB , pdf

Certificado de homologação Europäische Technische Bewertung Brandsicherer Verschluss von Elektroinstallationsöffnungen , 1.21MB , pdf

Instruções de montagem Proteção contra incêncios para caixa para paredes ocas , 1.31MB , pdf

Download

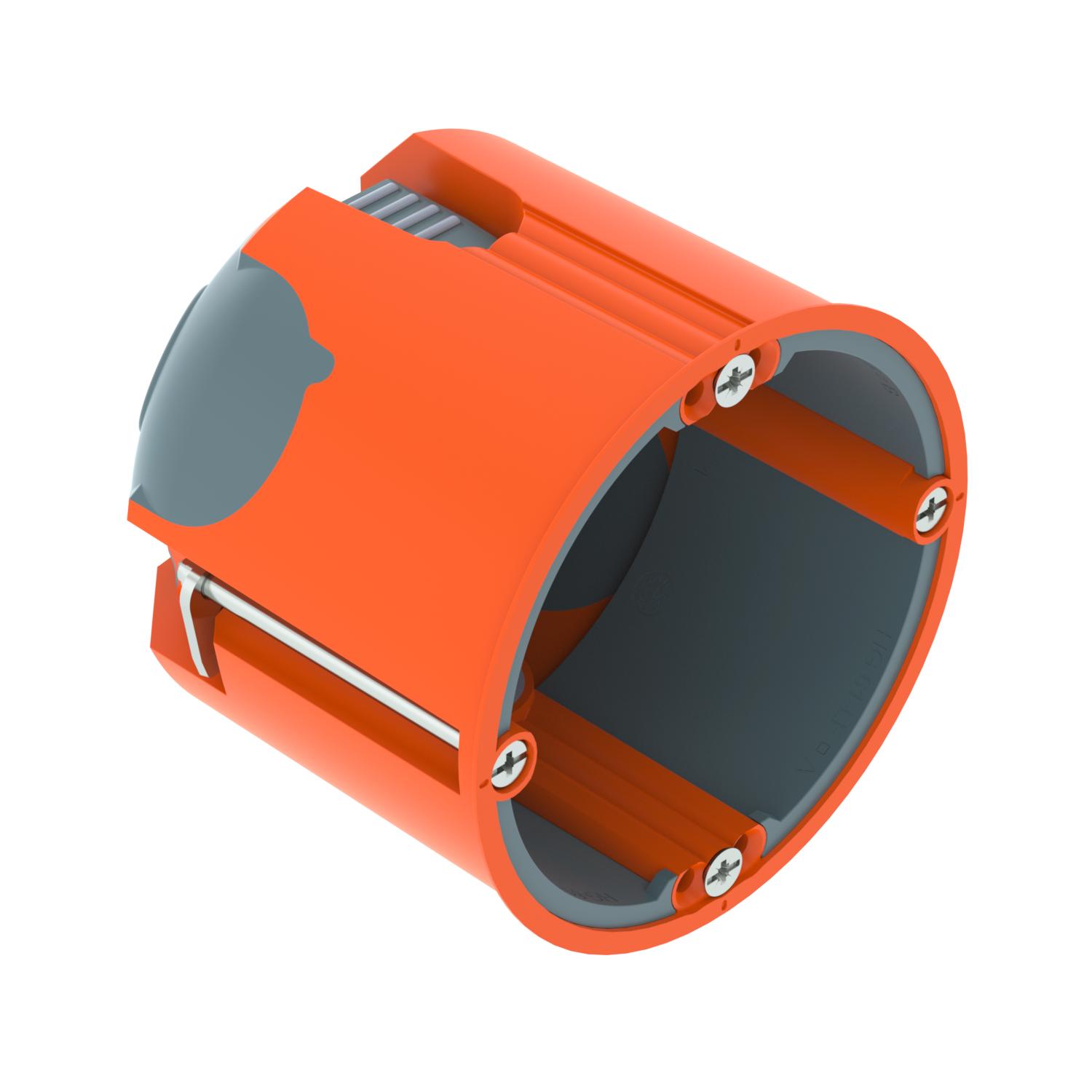

Gráfico do produto HG 61-LF / 7204324, 69.26 kB, jpg

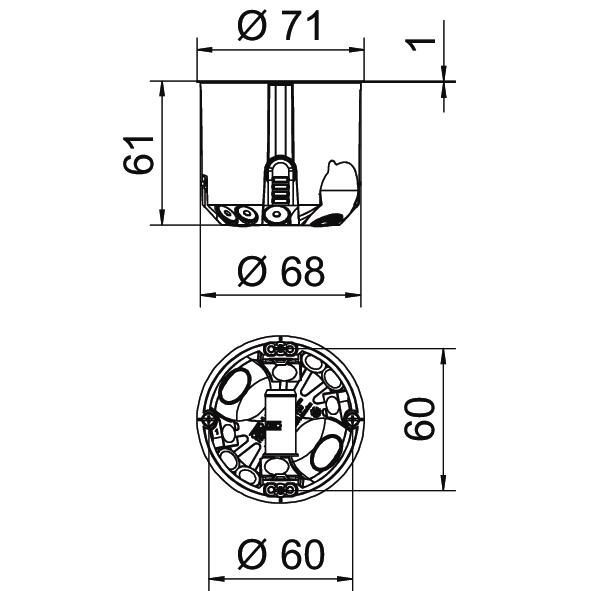

Desenho cotado HG 61-LF / 7204324, 30.40 kB, jpg

Não estão disponíveis quaisquer memórias descritivas para este produto
