- Descrição do produto
-

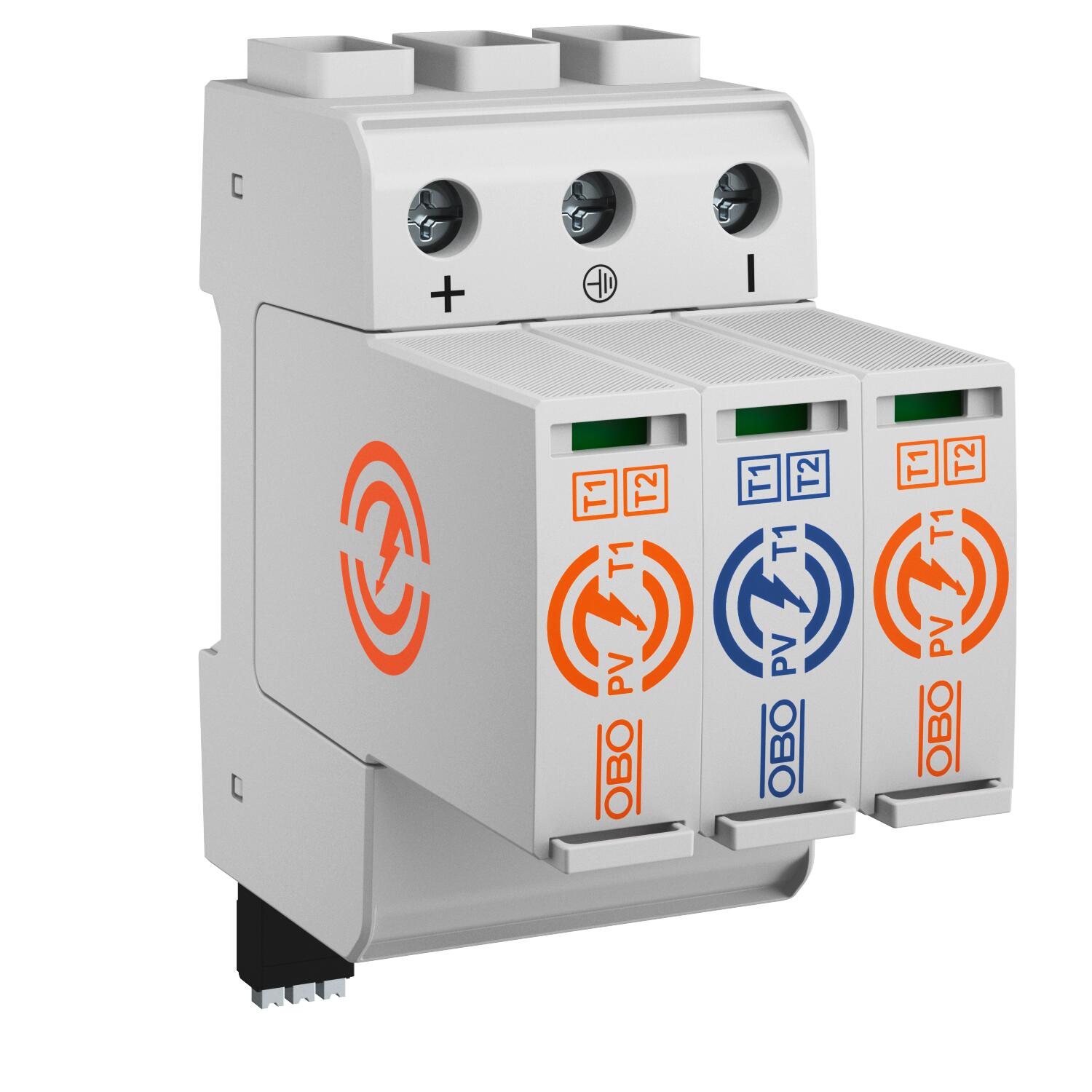

Descrição do produtoCombination arrester, type 1+2, for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
• Including a potential-free changeover contact for remote signalling
-
- Dados técnicos
-
Dados técnicos

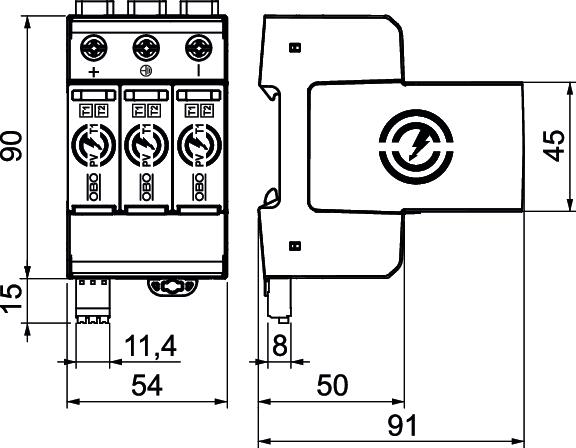

Adequado para uso exterior não Altura 110 mm Binário 4,5 Nm Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Comprimento 91 mm Configuração de rede DC Configuração de rede DC sim Configuração de rede IT não Configuração de rede TN não Configuração de rede TN-C não Configuração de rede TN-C-S não Configuração de rede TN-S não Configuração de rede TT não Contactos FM Inversor Corrente de carga nominal (terminal de entrada/de saída) 50 A Corrente de impulso de raio (10/350 μs) 6,25 kA Corrente de impulso de raio (10/350) [total] 12,5 kA Dimensão 1100V DC Fusível integrado não Fusível máx. a montante 160 A Gama de temperaturas de aplicação máx. 85 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP20 Humidade do ar máx. 95 % Humidade do ar mín. 5 % Intensidade nominal de descarga (8/20 µs) 30 kA Intensidade nominal de descarga (8/20 µs) [L-N] 30 kA Largura 54 mm LPZ 0→2 Máx. tensão FV 1100 V Número de polos 3 Outras configurações de rede não Potência de comutação CA 250 V; 1,0 A / 125 V; 1,0 A Potência de comutação CC 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A Potência de dissipação (8/20 µs) [total] 50 kA Potência de dissipação máxima (8/20 μs) 40 kA Proteção máxima da rede elétrica contra sobretensões 160 Secção transversal de ligação bornes FM máx. 16 AWG Secção transversal de ligação bornes FM máx. 1,5 mm² Secção transversal de ligação bornes FM mín. 0,25 mm² Secção transversal de ligação bornes FM mín. 23 AWG Secção transversal do condutor flexível (de fio fino) 25 mm² Secção transversal do condutor flexível (de fio fino) 4 AWG Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) máx. 2 AWG Secção transversal do condutor rígida (de um fio/vários fios) mín. 1,5 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 16 AWG Secção transversal flexível (de fio fino) mín. 16 AWG Secção transversal flexível (de fio fino) mín. 1,5 mm² Sinalização à distância sim Sinalização no aparelho ótico Tempo de resposta <25 ns Tensão continua máxima CC 1100 V Tipo de montagem Calha DIN de 35 mm Versão 3 polos para sistemas FV Versão do polo outros - Todos os tipos
- Downloads
-
Ficha técnica PV-T1+2+FS-1100 / 5094258 , 0.29MB , pdfDeclaração de conformidade UE PV-T1+2+FS-1100 / 5094258 , 0.10MB , pdfInstruções de montagem PV CombiController PV-T1+2 , 0.57MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
