Quadro de distribuição com 3 módulos, vazio, policarbonato
Ref. 2008860 | EAN 4012196465781
- Descrição do produto
-

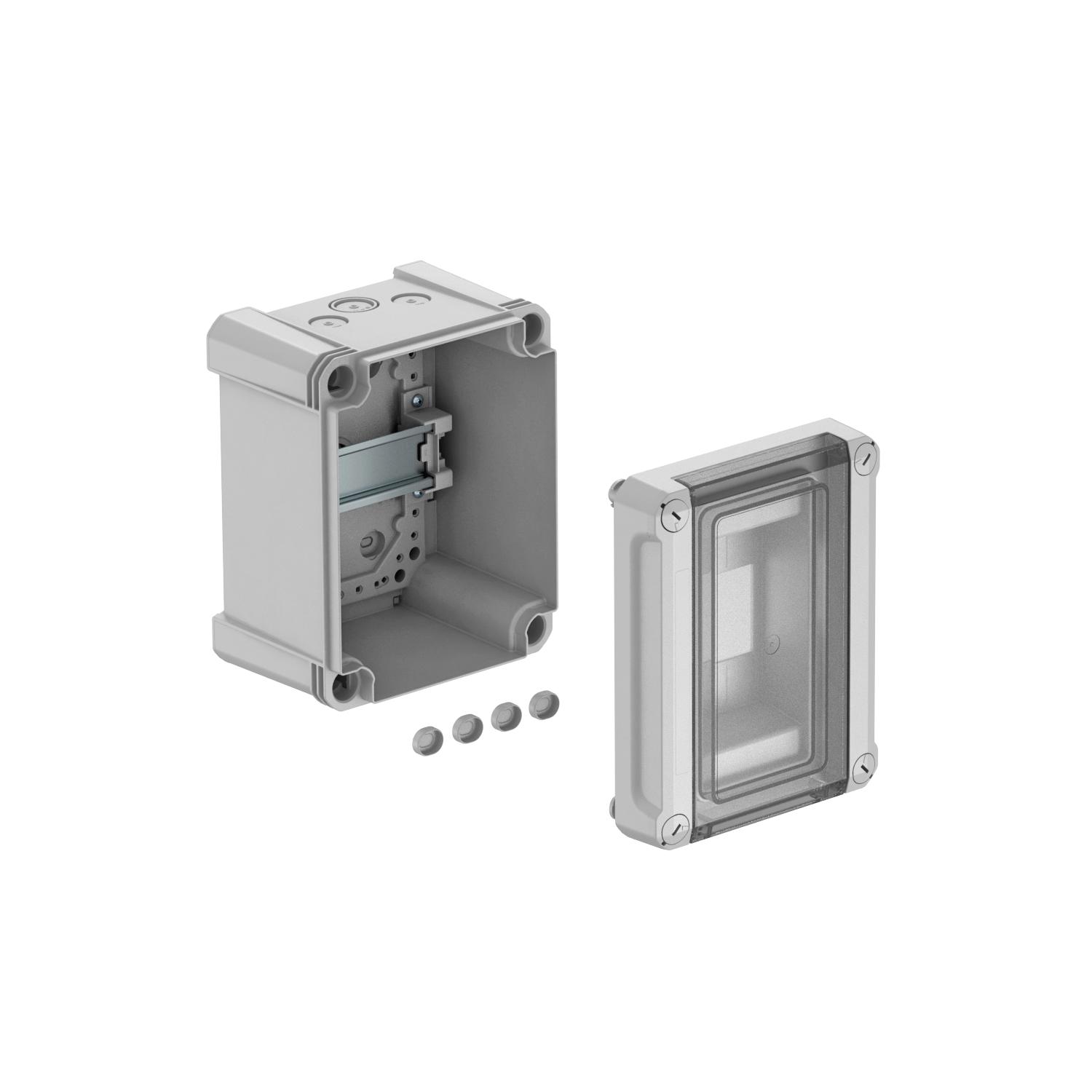

Descrição do produtoQuadro de distribuição para montagem à superfície, para subdistribuição de energia em área interior e área exterior, de acordo com a IEC 439-3. Com calha DIN de 35 mm pré-montada. Classe de proteção IP66 e grau de proteção IK08. Tampa transparente para aparafusar, com recorte. Inclui 4 tampas de cobertura dos parafusos.
- Com isolamento protetor para um máximo de 3 módulos
- 2 entradas destacáveis Ø 20 mm cada em cima e em baixo
- 1 entrada destacável combinada Ø 20/25 mm cada em cima e em baixo
- 4 tampas de cobertura dos parafusos
Os quadros de distribuição em material PC adequam-se à montagem para utilização interior e exterior.
Corrente nominal 40A
Perda elétrica com 40K 17W
Tensão medida Un: 400 V
Tensão operacional medida Ue: 400 V
Resistência à corrente de pico Cat.III Uimp: 4 kV
Quadro de distribuição de montagem saliente, com isolamento de proteção para, no máximo, 3 módulos. Na parte superior existem 3 entradas destacáveis (2x Ø20 e 1x Ø20/25) e a base inclui calha DIN pré-montada de 35 mm. Os quatro parafusos da tampa garantem o isolamento.
-
- Dados técnicos
-
Dados técnicos
Calha DIN sim Com fechadura não Com placa de montagem não Cor cinzento claro; RAL 7035 Corrente nominal 40 A Dimensão 150x190x125 Grau de proteção IP66 Grau de proteção código IK IK08 Largura em unidades de divisão 3 Material Policarbonato Número de linhas 1 Possibilidade de montagem sim Tampa transparente sim Tensões nominais 400 V Tipo de cobertura Tampa Tipo de montagem quadro de distribuição de instalação Montagem Versão CEM não Versão da tampa do quadro de distribuição com recorte Dimensões

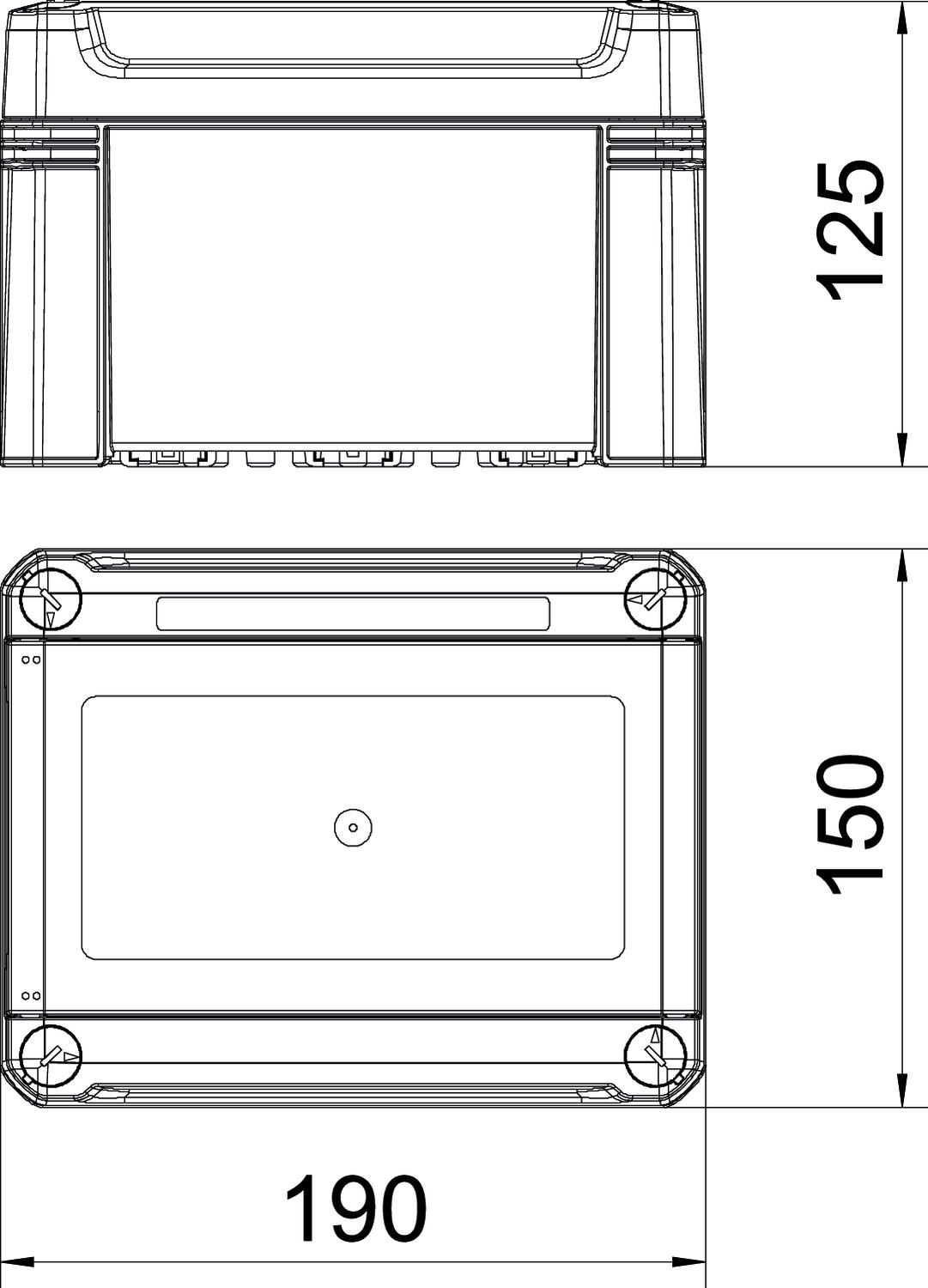

Altura 126 mm Comprimento 191 mm Largura 151 mm Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 2,7558 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Unidade Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 2,7558 kg CO2e / 1 Peça - Todos os tipos
