Quadro de distribuição com 5 módulos, com régua de bornes, poliestireno
Ref. 2008804 | EAN 4012196465675
- Descrição do produto
-
Descrição do produtoQuadro de distribuição com régua de bornes para montagem à superfície, para sub-distribuição de energia em área interior e área exterior protegida, de acordo com a IEC 439-3. Com calha DIN de 35 mm pré-montada. Classe de proteção IP66 e grau de proteção IK07. Tampa transparente para aparafusar, com recorte.
- Com isolamento protetor para um máximo de 5 módulos
- Conjunto de réguas de bornes composto por: um borne PE/N cada com pontos de aperto com parafusos de 4 x 16 mm², calha DIN mini, instruções de montagem e conjunto de fixação
- Placas de identificação para consumidores ligados
- 4 entradas de cabos elásticas Ø 20 mm para diâmetro de cabo de 0-17 mm
- 1 entrada de cabos elástica Ø 25 mm para diâmetro de cabo de 0-22 mm
- 4 entradas destacáveis Ø 20 mm cada em cima e em baixo
- 1 entrada destacável combinada Ø 20/25 mm cada em cima e em baixo
- 4 tampas de cobertura dos parafusos
Possibilidade de fixação pelo interior, exterior ou cantos

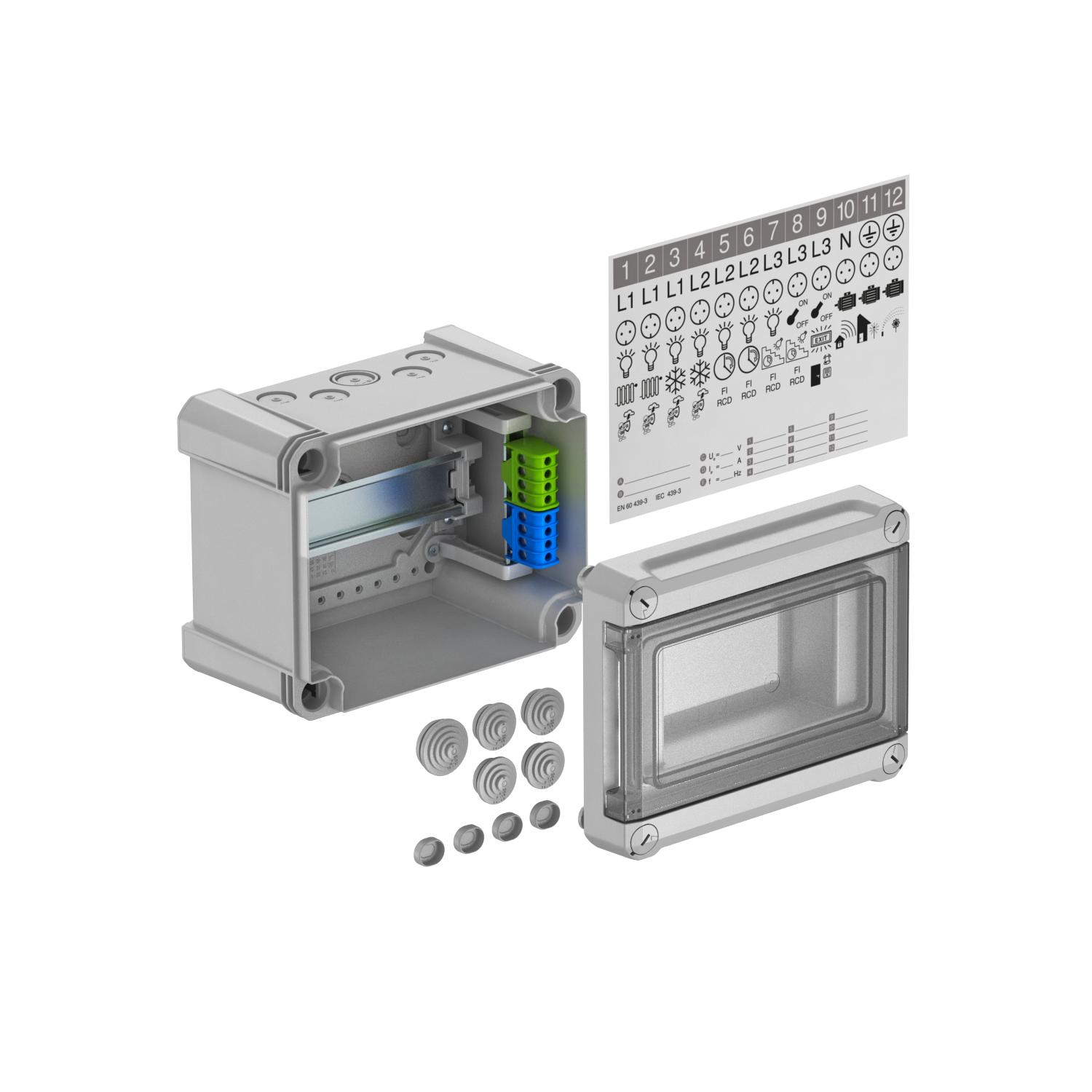

Acessórios incluídos:
· Conjunto de réguas de borne composto por: um borne PE/N com 4x 16mm² pontos de aperto com parafusos, calha DIN, instruções de montagem e conjunto de fixação
· Pictogramas autocolantes para identificação das ligações
· Quatro entradas de cabos Ø20mm para diâmetro de cabo 0-17mm
· Uma entrada de cabos Ø25mm para diâmetro de cabo 0-22mm
Corrente nominal 40A
Perda elétrica com 40K 19W
Quadro de distribuição de montagem saliente, com isolamento de proteção para, no máximo, 5 módulos. Na parte superior existem 5 entradas destacáveis (4x Ø20 e 1x Ø20/25) e a base inclui calha DIN pré-montada de 35 mm. Os quatro parafusos da tampa garantem o isolamento.
-
- Dados técnicos
-
Dados técnicos
Bornes Encaixe Calha DIN sim Com fechadura não Com placa de montagem não Cor cinzento claro; RAL 7035 Corrente nominal 40 A Dimensão 190x150x125 Grau de proteção IP66 Grau de proteção código IK IK07 Largura em unidades de divisão 5 Material Poliestireno Número de linhas 1 Possibilidade de montagem sim Tampa transparente sim Tensões nominais 400 V Tipo de cobertura Tampa Tipo de montagem quadro de distribuição de instalação Montagem Versão CEM não Versão da tampa do quadro de distribuição com recorte Dimensões
Altura 126 mm Comprimento 191 mm Largura 151 mm Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 2,8487 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Unidade Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 2,8487 kg CO2e / 1 Peça - Todos os tipos
